АСУ ТП газового промысла

Объекты управления

Скважины газового месторождения, установки первичной переработки газа (УППГ) (манифольдные, насосоные, подогреватели, сепараторы) магистрали перекачки газа на газоперерабатывающий завод (ГПЗ).

Цели внедрения

  • замена морально устаревшей системы телемеханики многоуровневой АСУ ТП, отвечающей требованиям по быстродействию и надёжности
  • использование беспроводной связи для охвата рассредоточенных объектов
  • функционирование в автоматическом режиме скважин, охранных клапанов и другого удалённого от УППГ оборудования
  • повышение качества ведения технологического режима и его безопасности
  • оперативного выявления причин простоя оборудования
  • сокращение потерь добычи газа за счёт оперативности действия персонала
  • повышение надёжности эксплуатации промысла.

Функции системы

  • автоматическое управление оборудованием с резервируемых контроллеров, находящихся непосредственно на скважине, охранном клапане или УППГ
  • сбор и обработка на уровне УППГ посредством радиосвязи информации от скважин и блоков управления охранным клапаном
  • сбор на уровне ЦДП посредством радиосвязи информации от УППГ
  • отображение информации оперативному персоналу и диспетчеру в цифровом, табличном виде или в виде графиков
  • формирование световой и звуковой сигнализации отклонения параметров от заданных предупредительных и предаварийных границ, а также при других аварийных ситуациях
  • формирование, выдача данных оперативному персоналу и вывод на печать отчетных печатных документов как автоматически, так и по запросу.

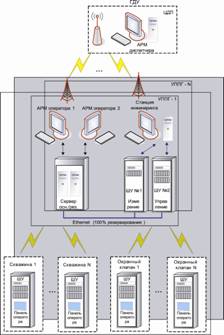

Компоненты

  • Контроллеры со 100% резервированием
  • Шкафы монтажные
  • АРМ операторов на базе 100% резервируемых серверов.
  • АРМ диспетчера
  • Локальная управляющая сеть (100% дублированный  Ethernet
  • Радиомодемы
  • Радиостанции
  • Интегрированная SCADA КРУГ-2000®.

Выводы

Обслуживающий персонал обеспечен более полной, достоверной и своевременной информацией о работе оборудования. Глубокая степень самодиагностики в комплекте с рядом программно-технических решений позволила реализовать сложные алгоритмы контроля и управления
Благодаря использованию радиосвязи система охватывает территориально распределенные объекты с максимальным удалением между абонентами до 28 км.
Программные и технические решения позволили уменьшить цикл опроса до нескольких секунд.



Данное решение использовано на Астраханском ГПЗ  ООО «Астраханьгазпром».
