АСУ ТП установки регенерации метанола

Объекты управления

Установка регенерации метанола состоит из блока предочистки, блока ректификации и блока откачки парового конденсата, горячего водоснабжения.

Блок предочистки предназначен для очистки от взвешенных веществ и нефтепродуктов подтоварной воды, поступающей из резервуарного парка (площадка №1) за счет адсорбции их на частицах гидроксида алюминия и кварцевого песка.

Блок ректификации предназначен для извлечения метанола из подтоварной воды, прошедшей предочистку, путем перегонки в ректификационной клапанной колонне.

Блок откачки парового конденсата, горячего водоснабжения предназначен для возврата парового конденсата, образовавшегося за счет конденсации водяного пара в испарителе, в котельную, а также подогрева за счет тепла отводящего парового конденсата хозяйственно-питьевой воды для использования на собственные нужды установки.

Цели внедрения АСУ ТП

  • повышение экономичности и надежности работы оборудования
  • улучшение эксплуатационных характеристик оборудования
  • повышение производительности и улучшение условий труда эксплуатационного персонала
  • приведение  системы управления к действующим нормам и правилам пожаро - и взрывобезопасности
  • построение системы с учетом возможности последующего развития и наращивания информационной мощности.

Функции системы

  • контроль и сигнализация параметров
  • цифровое регулирование
  • противоаварийные защиты
  • представление информации технологам, службам АСУТП и КИПиА
  • протоколирование процесса: протоколы событий, режимные листы
  • выполнение расчетов: учет времени пробега насосов и вентиляторов и др.
  • самодиагностика элементов ПТК
  • архивирование трендов, печатных документов, протоколов.

Программное обеспечение

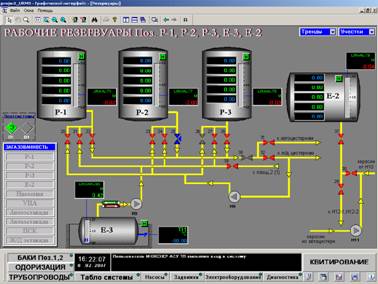

SCADA КРУГ-2000®, в том числе среда разработки (генератор базы данных, графический редактор, технологический язык и др.) и среда исполнения (исполняемые модули станций оператора/архивирования серверов и контроллеров).

Компоненты

  • Контроллеры, в которых заложены алгоритмы противоаварийных защит и блокировок, выполнены со 100% «горячим» резервированием их полной конфигурации
  • Уровнемеры, подключенные к контроллерам при помощи цифрового интерфейса RS-485
  • Шкафы монтажные
  • Рабочие места операторов–технологов на базе серверов (2 шт). Серверы работают в режиме 100% «горячего» резервирования и выполняют функции системы реального времени и архивирования.
  • Встроенный в шкаф панельный компьютер, выполняющий функции рабочего места оператора-технолога
  • Локальная управляющая сеть Ethernet (100% резервирование )
  • Система печати, выполненная на базе черно-белого лазерного принтера.

Результаты

Внедрение АСУ ТП позволило обеспечить оперативный персонал более полной, объективной, достоверной и своевременной информацией о работе установки. Глубокая степень самодиагностики в комплекте с рядом программно-технических решений позволила реализовать сложные алгоритмы контроля и управления. К важным преимуществам можно отнести интеграцию в систему уровнемеров с возможностью их сервисного обслуживания непосредственно со станций оператора.

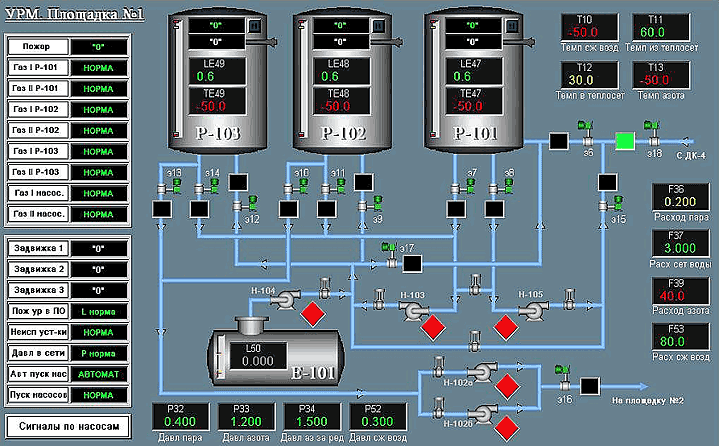

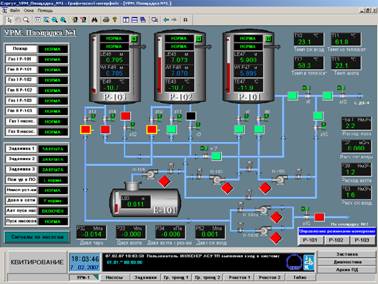

Данное решение реализовано на  установке регенерации метанола площадок №1 - 3 Сургутского ЗСК (ООО «Сургутгазпром»).

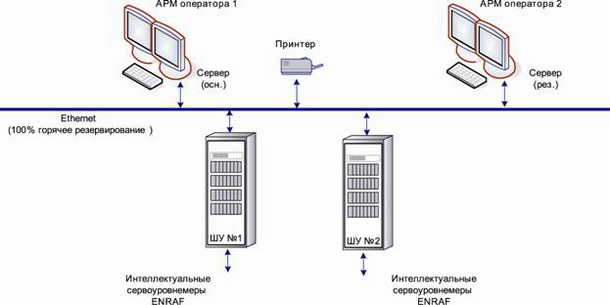

Структурная схема АСУ ТП регенерации метанола
