Автоматизированная система мониторинга температуры и влажности в здании


Объекты управления


Система мониторинга температуры и влажности на складе

Производственные и торговые складские помещения, производственные здания, в которых должны соблюдаться оптимальные нормы температуры и относительной влажности воздуха, торговые здания, архивы, музеи, библиотеки и т.д.

Цель


Контроль температурно-влажностных режимов помещений зданий.

Задачи


  • Создание полноценной автоматизированной системы мониторинга температуры и влажности в здании
  • Отображение параметров с привязкой к реальной планировке здания
  • Обеспечение возможности расширения системы до полномасштабной АСУ системами жизнеобеспечения здания.

Функции


  • Сбор и обработка оперативной информации с датчиков температуры и влажности

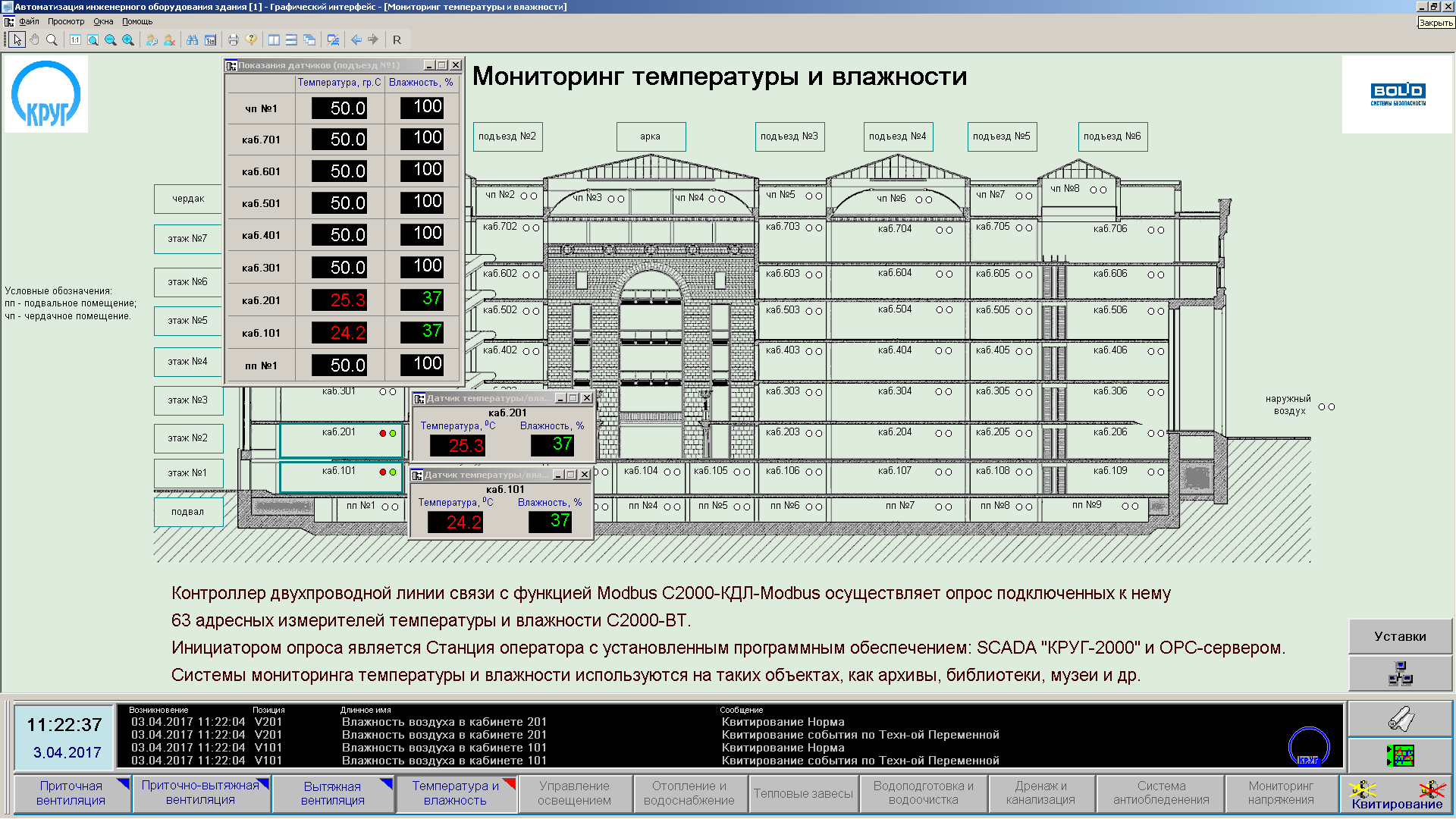

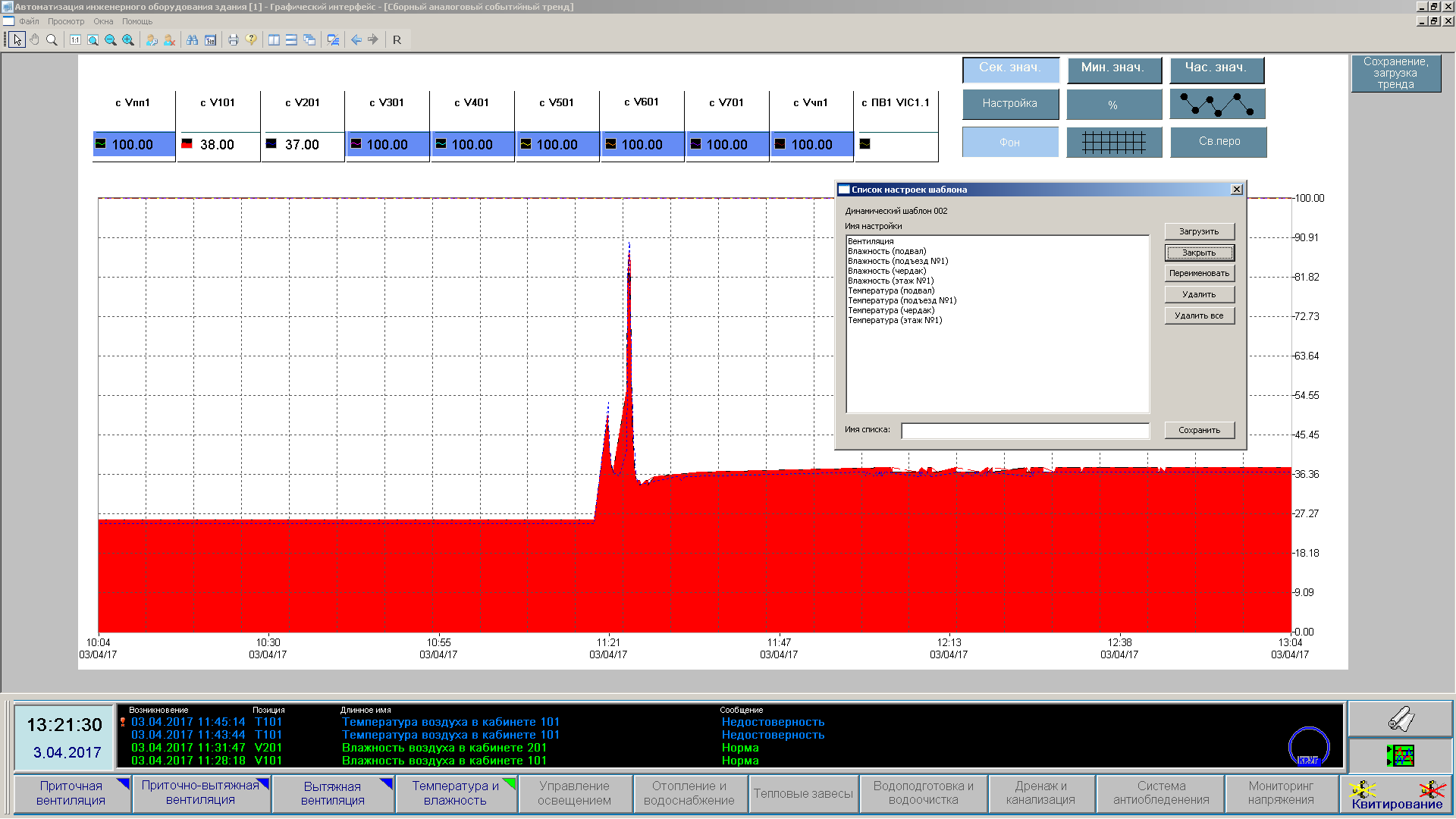

  • Отображение оперативной информации в виде мнемосхем, трендов (графиков) на мониторах АРМ с разграничением прав доступа пользователей
  • Регистрация событий системы

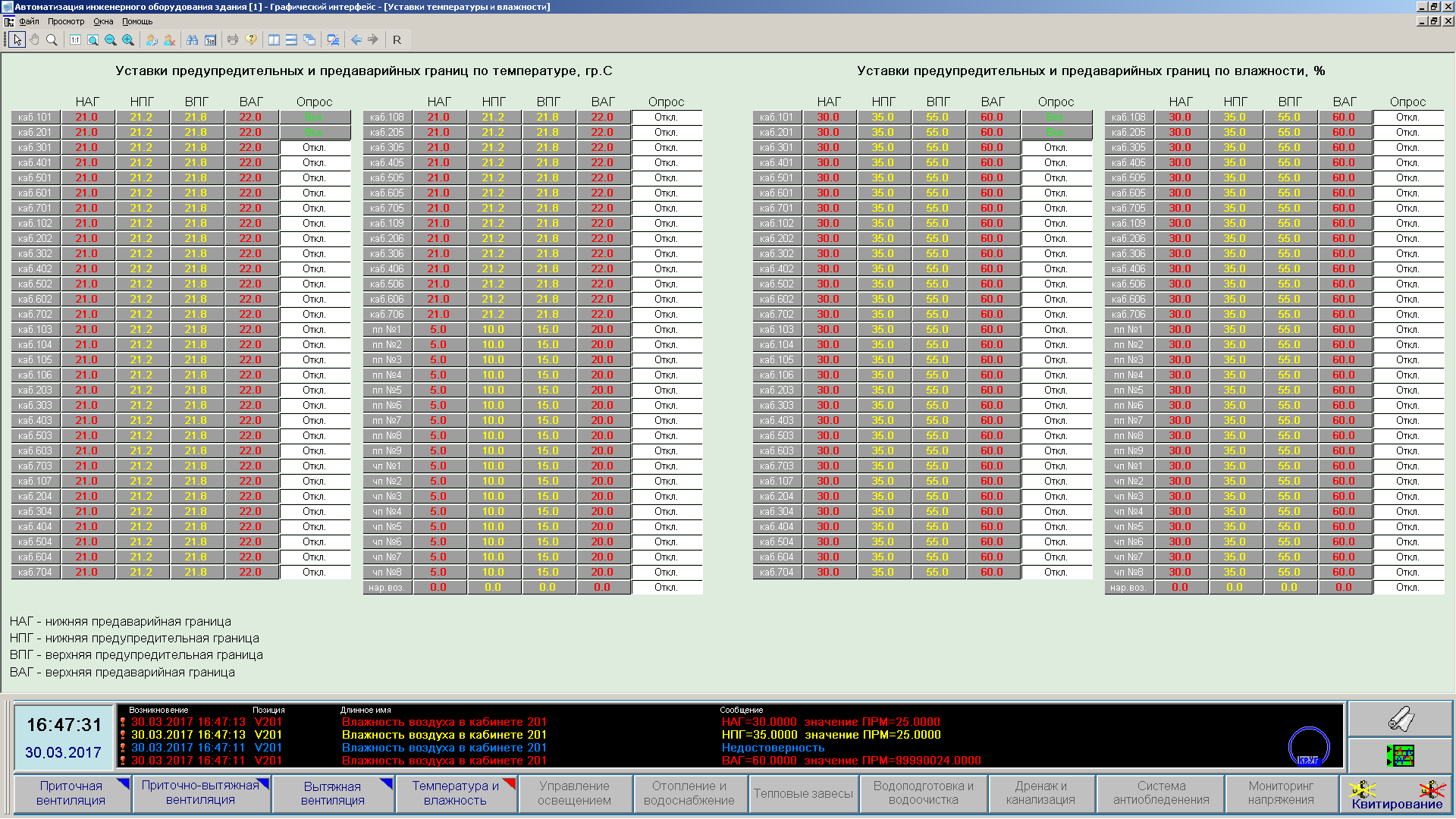

  • Выставление уставок (аварийных и предупредительных границ) температуры и влажности по каждому датчику в режиме реального времени
  • Управление опросом каждого датчика в режиме реального времени
  • Извещение о возникновении нарушений (технологическая сигнализация)
  • Диагностика достоверности принимаемой информации
  • Архивирование истории параметров.

Архитектура


Автоматизированная система мониторинга температуры и влажности в здании представлена тремя иерархическими уровнями.

В состав первого (нижнего) уровня входят датчики температуры и влажности (термогигрометры) С2000-ВТ (производство компании БОЛИД).

Второй (средний) уровень представлен контроллером С2000-КДЛ-Modbus (производство компании БОЛИД). Реализована поддержка до 63-х датчиков температуры и влажности в части подключения к одному контроллеру. Все алгоритмы готовы и требуют только настройки.

Третий (верхний) уровень включает в себя автоматизированное рабочее место (АРМ) оператора на базе SCADA КРУГ-2000, совмещенное с функциями сервера архивирования.

Значения температуры и влажности с датчиков поступают на контроллер, проходят первичную обработку и далее по цифровому интерфейсу RS485 (протокол Modbus) передаются на АРМ оператора с целью их отображения, дальнейшей обработки и хранения.

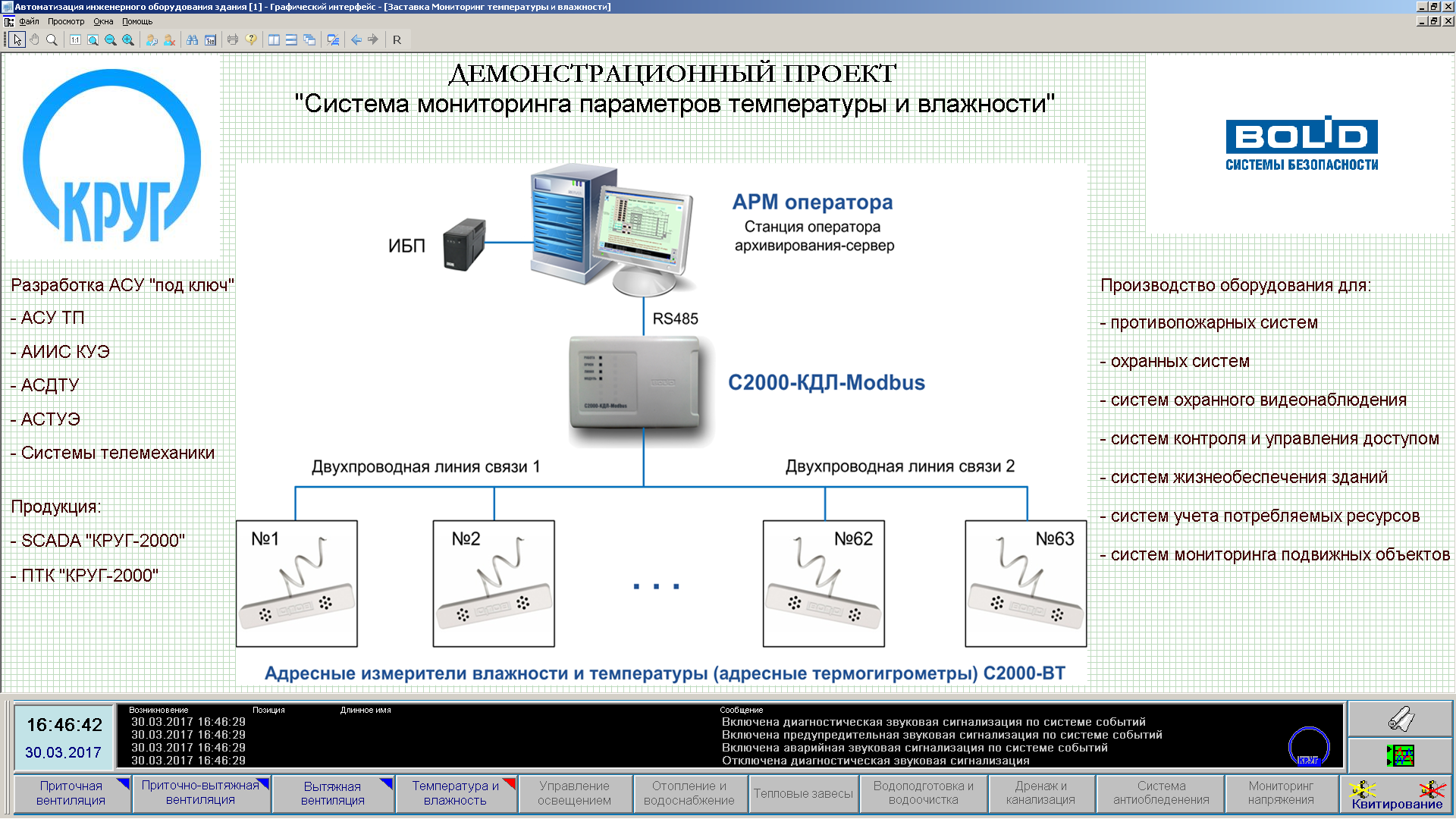

Структурная схема системы мониторинга температуры и влажности зданий

Особенности


Контроллер С2000-КДЛ-Modbus (производитель – компания БОЛИД):

  • предназначен для применения в системах контроля температурно-влажностного режима здания, охранно-пожарных системах, системах противопожарной защиты (оповещения, дымоудаления, огнезадерживания и иных исполнительных устройств)
  • обладает возможностью индикации на встроенных световых индикаторах (состояния контроллера, состояния обмена по ДПЛС и по интерфейсу RS-485)
  • поддерживает обмен по стандартному программному протоколу Modbus
  • обеспечивает легкое и удобное конфигурирование программного обеспечения
  • производство в России.

SCADA КРУГ-2000® (НПФ «КРУГ») – универсальный программный продукт, предназначенный для создания систем автоматизации технологических объектов во многих отраслях промышленности и обладающий следующими особенностями:

  • надежность SCADA подтверждена многочисленными внедрениями во многих отраслях промышленности, в том числе на особо опасных производствах энергетики, нефтяной и газовой промышленности
  • наличие готовых проектов и шаблонов для реализации систем вентиляции, а также полномасштабной АСУ зданиями и сооружениями
  • модульность построения и масштабирование позволяют поэтапно наращивать и расширять систему до полномасштабной АСУ жизнеобеспечением здания
  • открытость и поддержка международных стандартов, спецификаций и протоколов обмена позволяют осуществлять интеграцию с большинством приборов сторонних производителей
  • мощные и в то же время интуитивно понятные средства среды разработки пользовательских проектов позволяют заказчику проводить изменения в системах своими силами, без привлечения подрядных организаций
  • SCADA КРУГ-2000 включена в Единый реестр российских программ, является 100% импортозамещающим продуктом.



Преимущества


  • Своевременное предоставление оперативному персоналу качественной информации о температурно-влажностном режиме здания с привязкой к реальной планировке здания
  • Обеспечение возможности масштабирования и наращивания функционала системы, в том числе силами заказчика
  • Возможность расширения системы мониторинга температуры и влажности до полномасштабной АСУ жизнеобеспечением здания
  • Минимизация затрат на выполнение инжиниринговых работ заказчиком – требуется только настройка проекта
  • Долговременное хранение полученных данных
  • Оптимальное соотношение «цена-качество» системы.

Демонстрационный проект


загрузить проект

Для детального ознакомления с возможностями системы мониторинга температуры и влажности создан демонстрационный проект АСУ системами жизнеобеспечения здания.

Зарегистрируйтесь на сайте, скачайте архив проекта, распакуйте и запустите setup.exe из папки "АСУЖЗ".
