Автоматизированная система управления вентиляцией

Приточная, вытяжная, приточно-вытяжная вентиляция административных и торговых зданий, помещений промышленных предприятий.

Цели


  • Снижение затрат на расход энергоресурсов и эксплуатацию вентиляционных систем
  • Повышение качества управления процессом воздухообмена.

Задачи


  • Создание полноценной автоматизированной системы управления вентиляционными установками
  • Отображение графической информации о состоянии вентиляционных систем
  • Обеспечение возможности поэтапного внедрения и расширения системы до полномасштабной АСУ системами жизнеобеспечения зданий.

Функции


  • Сбор и обработка оперативной информации с датчиков и исполнительных устройств об измеряемых режимах и параметрах работы инженерного оборудования

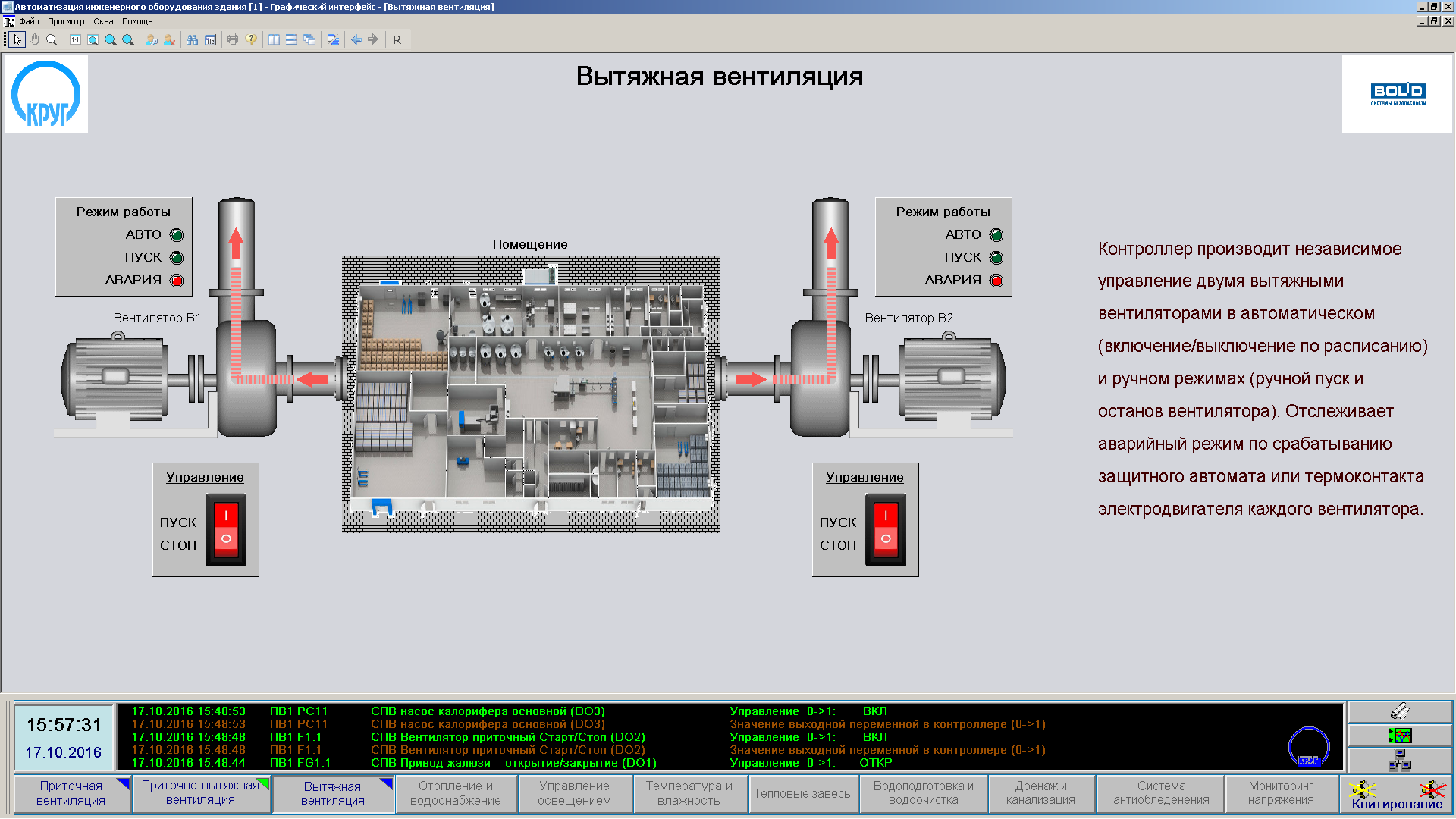

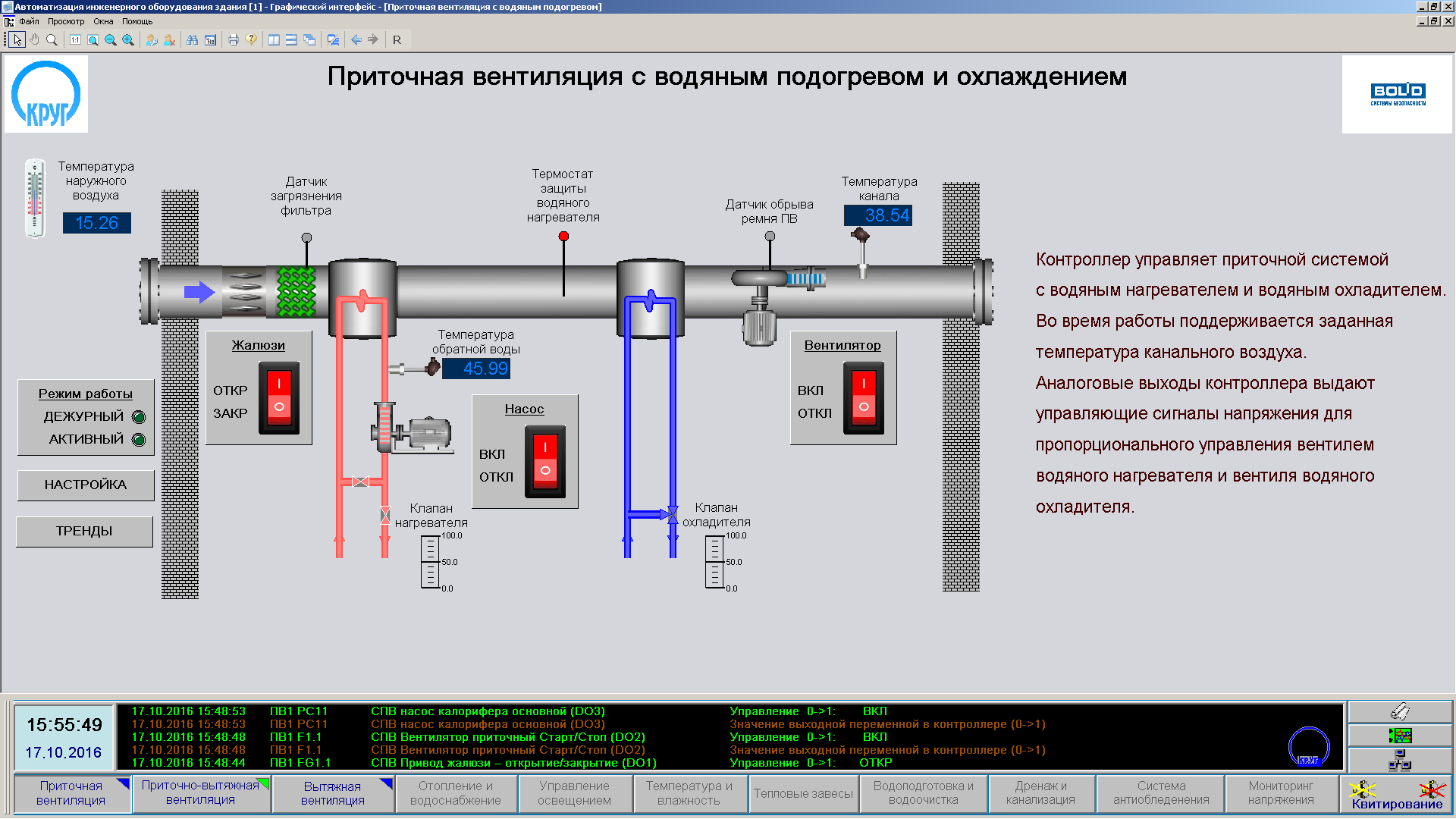

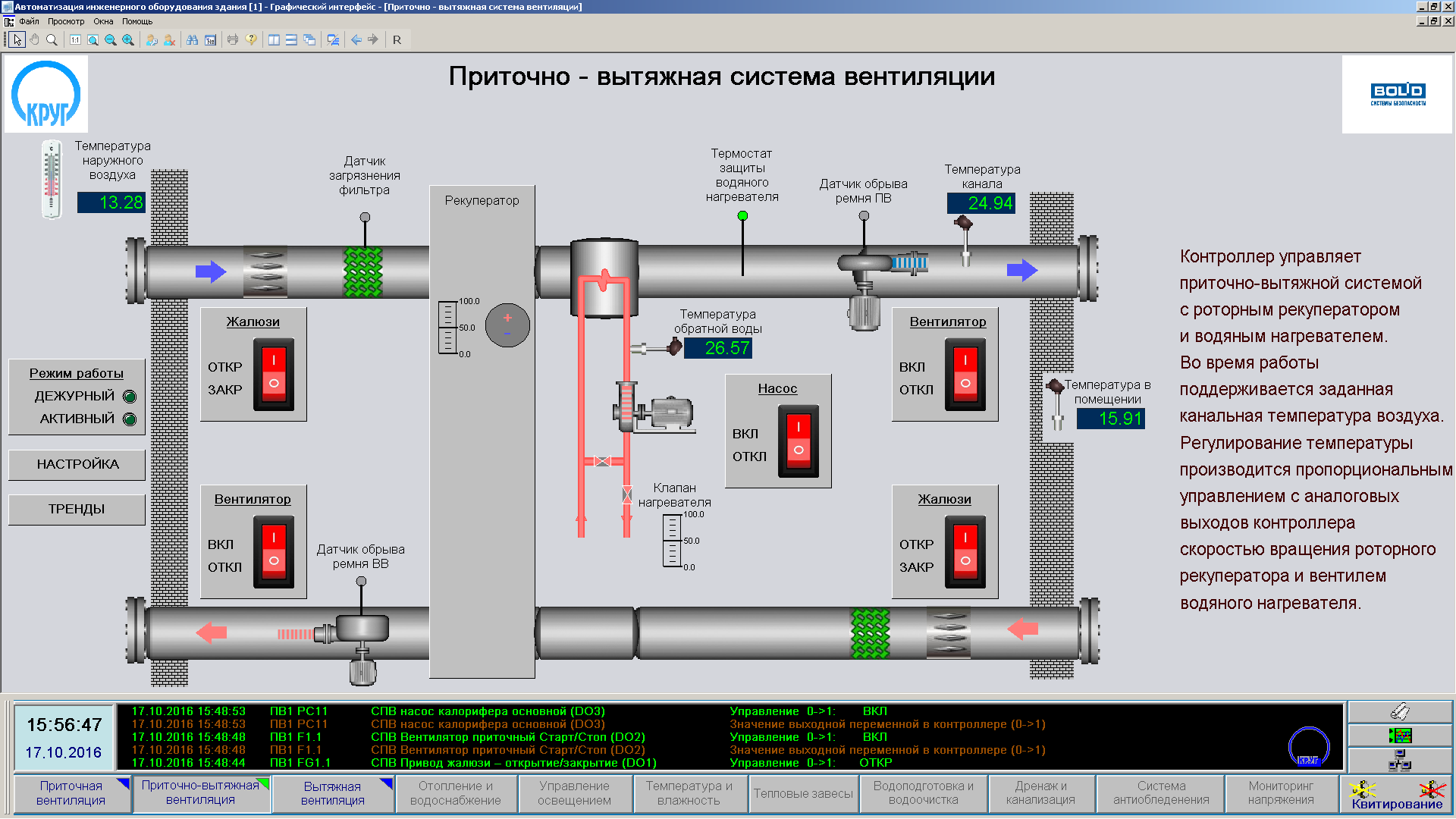

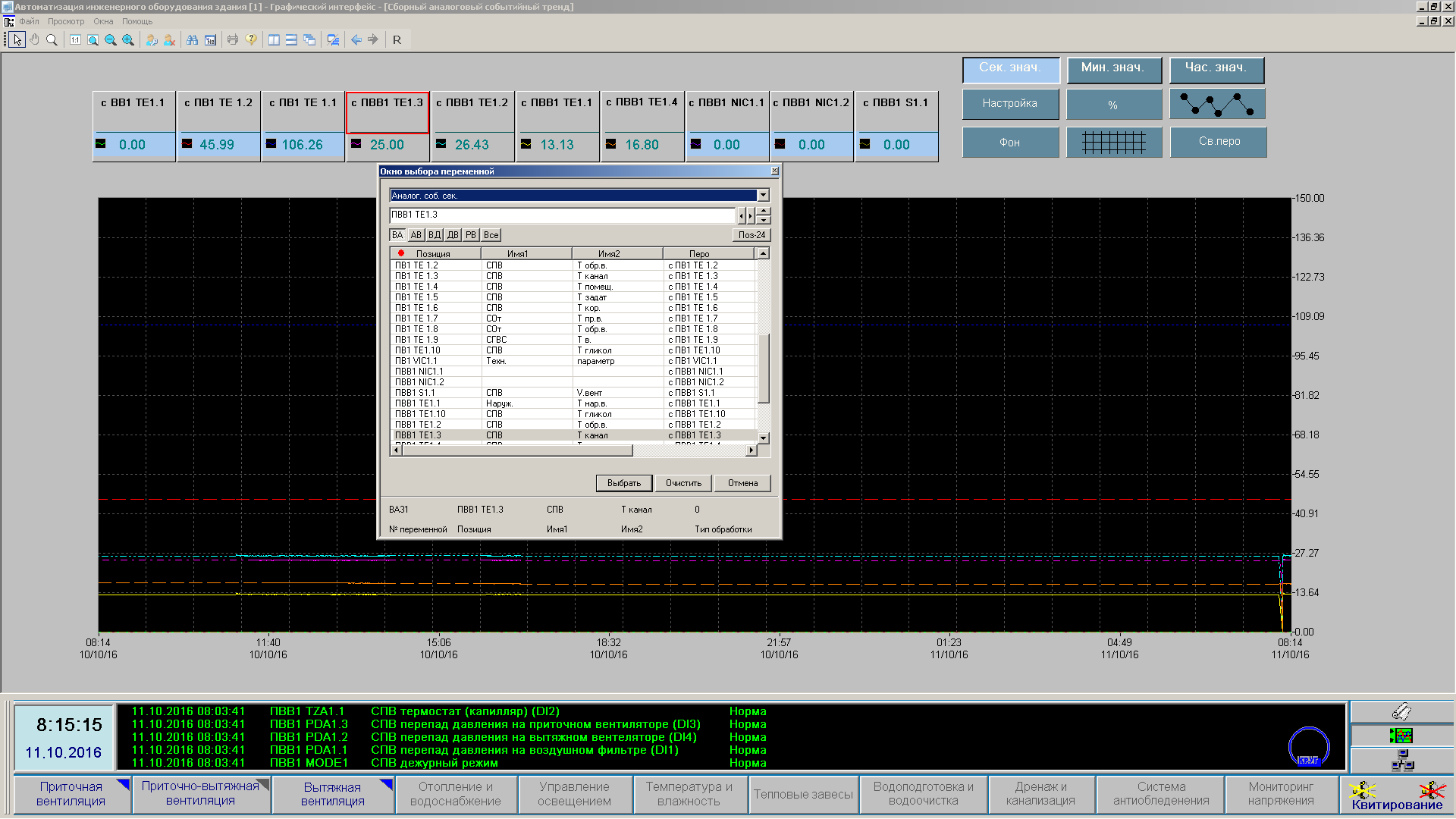

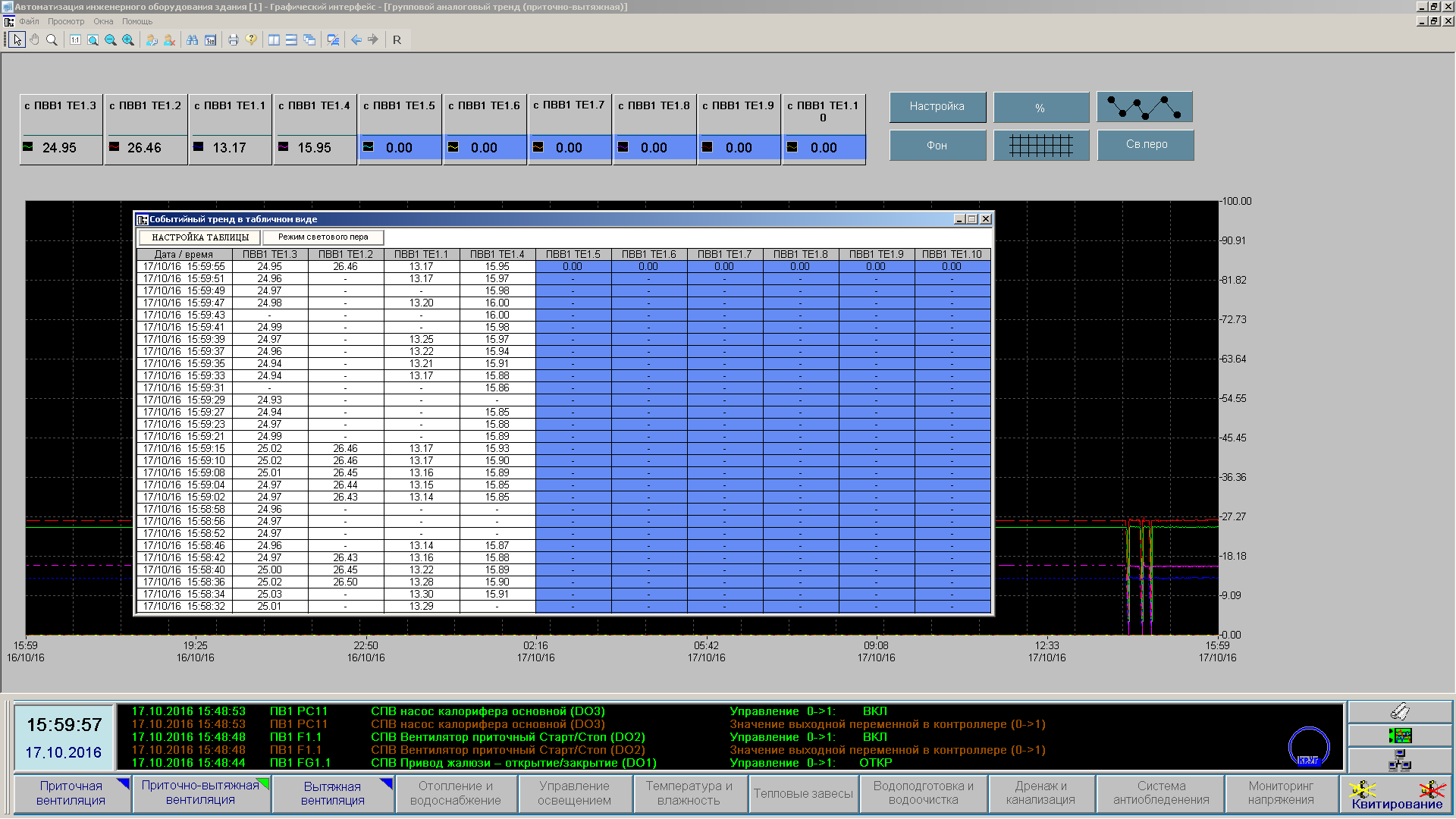

  • Отображение оперативной информации в виде мнемосхем, трендов на мониторах АРМ с разграничением прав доступа пользователей
  • Регистрация событий системы
  • Извещение о возникновении нарушений (технологическая сигнализация)
  • Управление вентиляционными установками (автоматическое и ручное дистанционное)
  • Поддержание заданной температуры воздуха по канальному датчику при помощи встроенного ПИД-регулятора
  • Каскадное регулирование по комнатному датчику температуры
  • Предварительный подогрев водяного нагревателя вентиляционной системы
  • Контроль режимов работы вентиляционных установок
  • Контроль загрязненности воздушного фильтра вентиляционной установки
  • Работа в автоматическом режиме по расписанию
  • Диагностика достоверности принимаемой информации
  • Архивирование истории параметров.

Архитектура


Автоматизированная система управления вентиляцией (АСУВ) представлена тремя иерархическими уровнями.

В состав первого (нижнего) уровня входят датчики сигналов и исполнительные устройства.

Второй (средний) уровень состоит из контроллеров С2000-Т производства компании БОЛИД. Контроллеры обеспечивают выполнение функций контроля, регулирования и управления инженерным оборудованием в объеме, достаточном для поддержания работы всех трех видов вентиляционных систем (приточная, вытяжная, приточно-вытяжная) в соотношении «одна система - один контроллер». Для вытяжной вентиляции реализовано подключение двух вентиляционных установок к контроллеру. Все алгоритмы готовы и требуют только настройки.

Перечень параметров контроллера С2000-Т

№ п/пНаименование параметраТип сигналаПриточная вентиляцияВытяжная вентиляцияПриточно-вытяжная вентиляция
1Температура наружного воздухаAI+-+
2Температура помещенияAI--+
3Температура приточного воздухаAI+-+
4Температура обратной водыAI+-+
5Защита водяного теплообменникаDI+-+
6Фильтр загрязненDI+-+
7Обрыв ремня приточного вентилятораDI+-+
8Обрыв ремня вытяжного вентилятораDI--+
9Состояние системы (дежурный/активный режим)DI+ (2 шт.)--
10Сигнал от контакта аварийного выключателя вентилятораDI-+ (2 шт.)-
11Состояние ручного переключателя режима работы вентилятора (пуск/авто)DI-+ (4 шт.)-
12Управление вытяжным вентилятором (старт/стоп)DO-+ (2 шт.)+
13Выход индикации аварийного режимаDO-+ (2 шт.)+
14Управление приточным вентилятором (старт/стоп)DO+-+
15Управление приводом жалюзи (откр/закр)DO+-+ (2 шт.)
16Управление циркуляционным насосом (вкл/выкл)DO+-+
17Управление клапаном водяного нагревателяAO+-+
18Управление клапаном водяного охладителяAO+--
19Управление роторным рекуператоромAO--+

Примечание:
AI – аналоговый входной сигнал термосопротивления (ТСМ, ТСП)
АО – аналоговый выходной сигнал постоянного напряжения (0-10 В)
DI – дискретный входной сигнал типа «сухой контакт» (24 В)
DO – дискретный выходной сигнал типа «сухой контакт» (24 В)

Третий (верхний) уровень включает в себя автоматизированное рабочее место (АРМ) оператора на базе SCADA КРУГ-2000, совмещенное по функциям с архивным сервером.

Аналоговые и дискретные сигналы с датчиков и исполнительных устройств приточной, вытяжной и приточно-вытяжной вентиляции поступают на контроллеры, проходят первичную обработку и далее по цифровому интерфейсу RS485 (протокол Modbus) передаются на АРМ оператора с целью их дальнейшей обработки, отображения и хранения. С АРМ оператора осуществляется также дистанционное управление исполнительными устройствами вентиляционных систем.

Структурная схема системы управления вентиляцией

Особенности


Контроллер С2000-Т (производитель – компания БОЛИД):

  • специализируется на выполнении задач контроля, регулирования и управления, в том числе в составе систем автоматизации и диспетчеризации инженерного оборудования зданий
  • имеет бортовые входы/выходы (6 дискретных входов, 6 дискретных выходов, 6 аналоговых входов, 2 аналоговых выхода) для подключения датчиков сигналов и выдачи управляющих воздействий на исполнительные устройства, что не требует приобретения дополнительного оборудования, например модулей ввода/вывода физических сигналов
  • поддерживает обмен по стандартному программному протоколу Modbus
  • обеспечивает легкое и удобное конфигурирование программного обеспечения
  • производство в России.

SCADA КРУГ-2000® (НПФ «КРУГ») – универсальный программный продукт, предназначенный для создания систем автоматизации технологических объектов во многих отраслях промышленности, и обладающий следующими особенностями:

  • надежность SCADA подтверждена многочисленными внедрениями во многих отраслях промышленности, в том числе на особо опасных производствах энергетики, нефтяной и газовой промышленности
  • наличие готовых проектов и шаблонов для реализации систем вентиляции, а также полномасштабной АСУ зданиями и сооружениями
  • модульность построения и масштабирование позволяют поэтапно наращивать и расширять систему до полномасштабной системы управления жизнеобеспечением здания
  • открытость и поддержка международных стандартов, спецификаций и протоколов обмена позволяют осуществлять интеграцию с большинством приборов сторонних производителей.
  • мощные и в то же время интуитивно понятные средства среды разработки пользовательских проектов позволяют заказчику проводить изменения в системах своими силами, без привлечения подрядных организаций
  • SCADA КРУГ-2000 включена в Единый реестр российских программ, является 100% импортозамещающим продуктом



Преимущества


  • Создание полноценной системы диспетчерского контроля и управления с возможностью непрерывного слежения за работой вентиляционной системы
  • Своевременное предоставление оперативному персоналу качественной информации о ходе технологического процесса, состоянии инженерного оборудования и технических средств управления
  • Снижение вероятности ошибочных действий оператора за счет своевременного представления информации в наглядном виде
  • Повышение эксплуатационного ресурса вентиляционного оборудования за счет немедленного реагирования на сбои в системе
  • Снижение расхода энергоресурсов за счет реализации функций автоматического регулирования и управления
  • Возможность масштабирования и наращивания функционала системы, в том числе силами Заказчика
  • Минимизация затрат на выполнение инжиниринговых работ Заказчиком, требуется только настройка проекта
  • Долговременное хранение полученных данных
  • Оптимальное соотношение «цена - качество» системы.

Демонстрационный проект


загрузить проект

Для детального ознакомления с возможностями системы мониторинга температуры и влажности создан демонстрационный проект АСУ системами жизнеобеспечения здания.

Зарегистрируйтесь на сайте, скачайте архив проекта, распакуйте и запустите setup.exe из папки "АСУЖЗ".

Опросный лист


загрузить проект

Для заказа системы мониторинга температуры и влажности скачайте опросный лист, заполните и пришлите по адресу krug@krug2000.ru.

Заказать систему или задать любые вопросы нашим специалистам Вы также можете с помощью формы обратной связи.
