Система технического учета электрической энергии для ГОРЭЛЕКТРОСЕТИ

Фирмой «КРУГ» создан пилотный проект автоматизированной информационно-измерительной системы технического учета электроэнергии (АИИС ТУЭ) для предприятий горэлектросетей.

АИИС ТУЭ предназначена для оперативного контроля и учета фактического потребления активной и реактивной электроэнергии на подстанции.

Цели создания системы

Основные цели создания системы:

  • автоматизация сбора информации со счетчиков электроэнергии
  • переход на автоматизированную систему учета на базе современных технических средств и вычислительной техники
  • повышение комфортности работы обслуживающего персонала подстанции.

Основные функции

Автоматизированная система технического учета электроэнергии обеспечивает реализацию следующих функций:

  • периодическое автоматическое измерение приращений активной и реактивной энергии в точках измерения электроэнергии
  • периодический автоматический сбор привязанных к единому календарному времени измеренных значений приращений активной и реактивной электроэнергии
  • опрос мгновенных значений
  • автоматическое хранение результатов измерений
  • сигнализацию нарушений связи с оборудованием АИИС ТУЭ
  • автоматическую генерацию отчетных форм и др.

Архитектура системы

АИИС ТУЭ реализована на базе программной платформы ЭнергоКруг® и представлена тремя территориально и функционально распределенными уровнями сбора и обработки информации (рис.1):

  • нижний уровень включает в себя многофункциональные счетчики электрической энергии, предназначенные для учета активной и реактивной электроэнергии
  • средний уровень включает в себя контроллер сбора данных DevLink®-D500 с GSM/GPRS-модемом
  • верхний уровень представлен персональным компьютером.

Оборудование нижнего и среднего уровня установлено на подстанции, при этом контроллер сбора данных установлен в монтажном боксе. Персональный компьютер верхнего уровня расположен в диспетчерском пункте горэлектросети.
В качестве канала связи между диспетчерским пунктом и подстанцией используется канал сотовой  связи стандарта  GSM 900/1800 в режиме пакетной передачи данных GPRS с использованием  статических IP-адресов.

Средний и верхний уровень системы базируются на программной платформе ЭнергоКруг®:

  • Система Реального Времени Контроллера DevLink®-D500
  • Драйвер электросчетчика
  • OPC-сервер СРВК
  • SCADA/HMI DataRate v3.0.

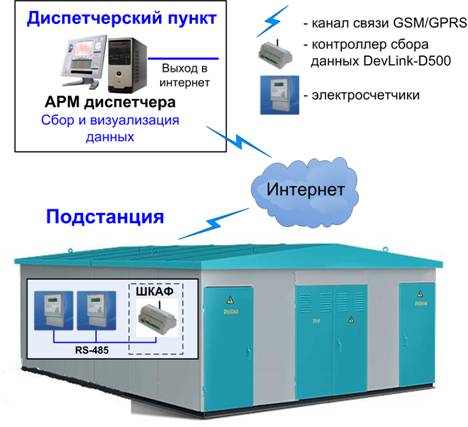

Рис.1– Структурная схема АИИС ТУЭ

Получаемые данные

По каждой точке учета доступны следующие данные (рис.2):

  • активная, реактивная, полная мощность, по трем фазам, коэффициент мощности по трем фазам
  • напряжение, ток по трем фазам
  • активная и реактивная энергия прямого направления нарастающим итогом (сумма тарифов)
  • профили активной и реактивной мощности
  • дополнительные параметры – адрес прибора, коэффициенты трансформации по току и напряжению.

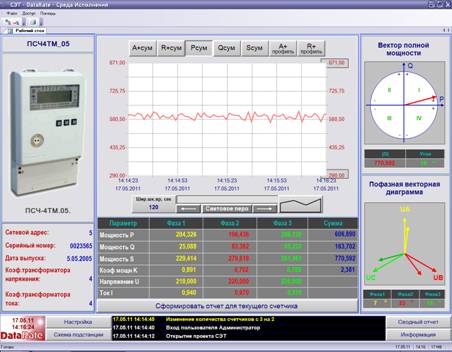

Рис. 2 – Видеокадр представления информации пользователю

На основании  полученных и обработанных данных в системе в автоматическом режиме создаются отчетные документы. Кроме того, предусмотрена возможность создания, просмотра и печати отчетных форм с показаниями приборов учета за заданные интервалы времени (рис.3).

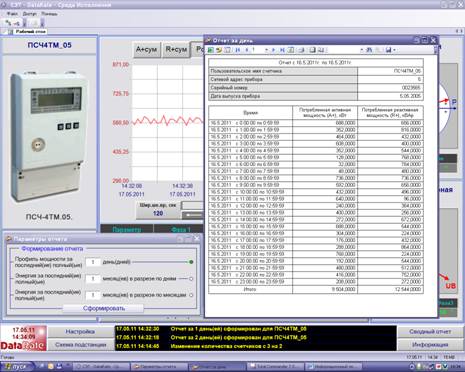

Рис.3 – Формирование отчетных форм в системе

В мае-июне 2011 г. пилотный проект автоматизированной информационно-измерительной системы технического учета электроэнергии (АИИС ТУЭ) проходит апробацию в одной из  горэлектросетей Поволжского региона.
