АСУ ТП турбогенератора ПТ-65-130-13 ст. №2 Сормовской ТЭЦ

В ноябре 2009 года на Сормовской ТЭЦ (г. Нижний Новгород) введена в опытную эксплуатацию полномасштабная автоматизированная система управления технологическим процессом турбогенератора ПТ-65-130-13 ст. №2 номинальной электрической мощностью 65 МВт.

Работа выполнена в рамках проекта реконструкции Сормовской ТЭЦ, который предусматривает модернизацию турбогенераторов №1 и №2.

Сормовская ТЭЦ обеспечивает тепловой энергией потребителей Сормовского, Московского и Канавинского районов Нижнего Новгорода. Торжественный пуск модернизированных турбогенераторов прошел с участием высшего руководства «КЭС-Холдинга», ТГК-6 и представителя губернатора Нижегородской области.





Цели внедрения АСУ ТП

  • повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
  • реализация алгоритмов технологических защит, блокировок, регулирования и программно-логического управления, расчетных задач, отвечающих современным требованиям
  • улучшение условий работы оперативного персонала.

Функции

  • Измерение и контроль технологических параметров
  • Представление данных оперативному и обслуживающему персоналу
  • Аварийная, предупредительная и диагностическая сигнализация о нарушениях параметрами установленных границ, срабатываниях технологических защит, неисправности оборудования и т.д.
  • Дистанционное управление исполнительными механизмами
  • Автоматизированный пуск турбогенератора
  • Регулирование технологических параметров с помощью программных регуляторов
  • Обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
  • Программно-логическое управление
  • Архивирование данных
  • Ведение протоколов предаварийных и послеаварийных ситуаций
  • Технический учет пара и горячей воды с коррекцией по температуре и давлению
  • Расчет технико-экономических показателей работы турбогенератора
  • Коррекция системного времени абонентов АСУ ТП
  • Защита от несанкционированного доступа к функциям системы
  • Диагностика состояния программно-технического комплекса.

Архитектура и компоненты

АСУ ТП ТГ-2 выполнена на базе ПТК «КРУГ-2000» и имеет трехуровневую архитектуру.
Нижний уровень представлен датчиками и исполнительными механизмами.

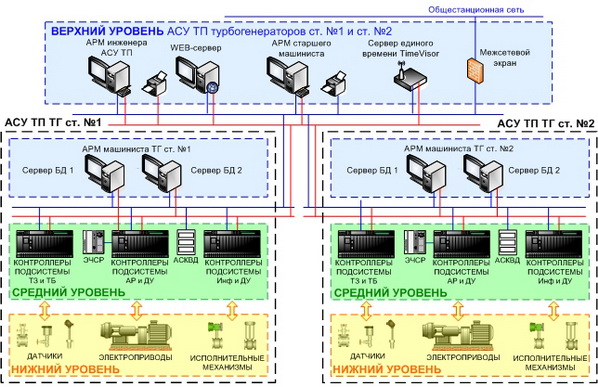

Структурная схема АСУ ТП турбогенераторов ст. №1 и ст. №2

Средний уровень организован с использованием промышленных РС-совместимых контроллеров TREI 5B-02. Контроллеры подсистемы технологических защит и блокировок выполнены по схеме 100% «горячего» резервирования контроллеров. Контроллеры подсистем регулирования, дистанционного управления и информационной подсистемы выполнены по схеме «горячего» резервирования процессорных частей. Для особо ответственных параметров дополнительно предусмотрено резервирование отдельных модулей ввода/вывода. Контроллеры размещены в шкафах управления RITTAL.
В состав АСУ ТП была интегрирована подсистема регулирования частоты вращения ротора турбогенератора (на базе контроллера OMRON) и подсистема АСКВД (на базе приборов ЛМЗ-97).

 Верхний уровень АСУ ТП ТГ-2 представлен 100% резервируемым АРМ машиниста (Сервер БД 1 и Сервер БД 2). Отличительной особенностью системы является наличие общих абонентов АСУ ТП турбогенераторов ст. №1 и ст. №2 – АРМ старшего машиниста, АРМ инженера АСУ ТП и WEB?сервер. На АРМ старшего машиниста и АРМ инженера АСУ ТП установлено ПО «СО/СА-клиент» с поддержкой многосерверного доступа для  контроля за технологическим процессом турбогенератора №2 (и в будущем  турбогенератора №1). На АРМ инженера АСУ ТП также установлено ПО «Среда программирования контроллера» и «Станция инжиниринга». WEB-сервер предоставляет возможность другим абонентам Сормовской ТЭЦ просматривать информацию абонентов системы КРУГ-2000 с помощью стандартного программного обеспечения.

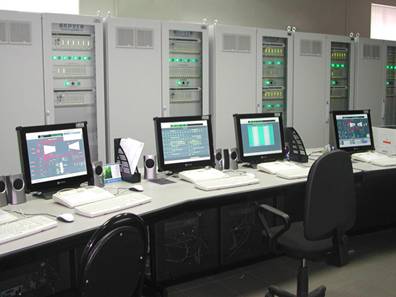

Все оборудование верхнего уровня размещено в пультовых конструкциях серии КонсЭрго. Оборудование верхнего уровня системы располагается в помещении Центрального теплового щита управления (ЦТЩУ).
Требуемую точность привязки системного времени всех абонентов к единому астрономическому времени обеспечивает Сервер единого времени TimeVisor™ производства НПФ «КРУГ», выполненный на базе одноплатного компьютера, служащего NTP-сервером, и GPS-приёмника для приема сигналов точного времени.
Необходимый уровень безопасности локальной сети обеспечивает межсетевой экран, который предотвращает несанкционированный доступ абонентов общестанционной сети к данным серверов.

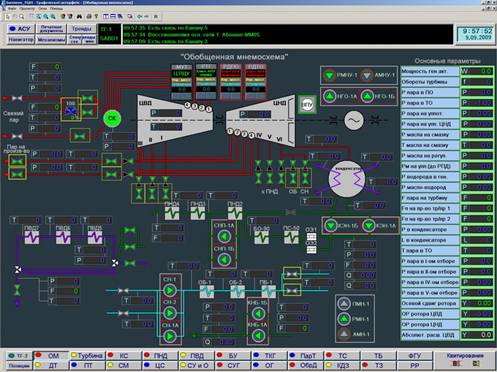

В качестве фирменного программного обеспечения в системе используется модульная интегрированная SCADA КРУГ-2000® версии 3.0 под операционной системой MS Windows XP Pro SP2. Программное обеспечение контроллеров – СРВК TREI5B-02  версии 8.0 под операционной система Linux.

Информационная мощность

  • измеряемых аналоговых параметров – 422
  • измеряемых входных дискретных параметров – 608
  • выходных дискретных параметров – 288
  • регуляторов с импульсным выходом – 56.





Организация работ

Проект уровня КИП и А выполнен ОАО «Инженерный центр ЕЭС» (филиал «Нижегородский ТеплоЭлектроПроект»), комплекс монтажных работ на объекте выполнен ООО «РемЭнергоСервис» (г. Саранск), проекты и сборка шкафов управления и пультовых конструкций, а также проект верхнего уровня АСУ ТП и инжиниринговые работы – НПФ «КРУГ» (г. Пенза). Пусконаладочные работы на объекте проведены ОАО «ИвЭлектроНаладка» (г. Иваново) совместно со  специалистами НПФ «КРУГ».

Внедрение АСУ ТП ТГ-2 является первым этапом создания АСУ ТП турбогенераторов ст. №1 и ст. №2. Пусконаладочные работы по АСУ ТП ТГ-1 планируется провести в первом квартале 2010 г.

Фирмой «КРУГ» получена официальная благодарность президента «КЭС-Холдинга» Слободина М.Ю. «за высокий профессионализм, своевременно и качественно выполненные работы в ходе реконструкции Сормовской ТЭЦ».
