Блочный паротурбогенератор

БПТГ-12 ст.№3 Самарской ГРЭС под контролем и управлением ПТК «КРУГ-2000»

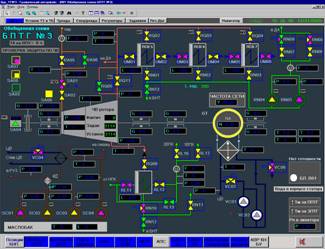

На Самарской ГРЭС (ТГК-7) введена в опытную эксплуатацию автоматизированная система управления турбоагрегатом  БПТГ-12 ст. №3 на базе программно-технического комплекса «КРУГ-2000».

НПФ «КРУГ» выполнила полный комплекс работ по внедрению системы в опытную эксплуатацию, включая пусконаладочные работы по теплотехнической и электрической части технологического оборудования.

Основная цель внедренной АСУ ТП – повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах.

Особенностью данной системы является реализация подсистемы регулирования частоты вращения турбины - «быстрых» (цикл работы не более 20 мсек) контуров регулирования частоты вращения ротора турбины (РЧВ) и давления пара (РДП) за турбиной с помощью программных и технических средств ПТК «КРУГ-2000».

Руководствуясь требованиями РАО «ЕЭС России», предъявляемым к объектам энергетики, была разработана автоматизированная система управления турбоагрегатом, реализующая следующие функции:

• технологические защиты и блокировки;
• автоматическое регулирование параметров турбоагрегата;
• дистанционное управление оборудованием;
• информационные функции;
• архивирование данных.

Информационная мощность:

Входных сигналов - 1600
Выходных сигналов - 750

В качестве технических средств нижнего уровня АСУ ТП были использованы контроллеры TREI-5B-02.

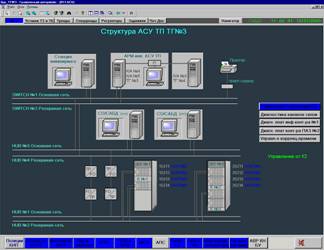

Количество станций:

АРМ оператора – 2
АРМ станция инжиниринга – 1
АРМ инженера АСУ ТП – 1

Внедрение АСУ ТП позволило обеспечить оперативный персонал более полной достоверной и своевременной информацией о работе турбогенератора.

Глубокая степень самодиагностики в комплекте с рядом программно-технических решений позволила реализовать сложные алгоритмы контроля и управления.
