СИСТЕМА КОНСОЛИДАЦИИ ТЕХНОЛОГИЧЕСКИХ ДАННЫХ ГЕНЕРИРУЮЩЕЙ КОМПАНИИ

Многие компании сегодня сталкиваются с проблемой, когда основные технико-экономические данные рассредоточены по системам, реализующим многочисленные офисные, административные и технологические процессы, и не могут совместно использоваться в масштабах всего предприятия.

В значительной степени эта проблема присуща и генерирующей компании, основные бизнес-процессы которой связаны с технологией, работающей в режиме реального времени и охватывающей технологические объекты компании на всём ее пространстве.
Решение этой проблемы может быть достигнуто за счет интеграции данных – координированного и полного их представления в рамках генерирующей компании.
НПФ «КРУГ» предлагает решение интеграционных задач, основанное на консолидации технологических данных компании.Консолидация данных позволяет легко производить интеграцию приложений, бизнес-процессов и взаимодействие пользователей на основе централизованного хранилища данных (data warehouse), а также готовить разнообразную отчетность и проводить сложный финансово-экономический и технологический анализ, вплоть до построения OLAP-кубов. Достоинствами консолидации данных являются следующие возможности:

• Обеспечение оперативной визуализации и анализа KPI (КПЭ – ключевой показатель эффективности), связанных с бизнес-процессами генерации и распределения энергоресурсов
• Интеграция текущих и исторических данных
• Объединение данные из разнородных источников
• Обеспечение однородность данных в организации
• Поддержка корпоративных стандартов.

Основой интеграции технологических данных компании является сервер WideTrack.
WideTrack – это сервер хранения и обработки данных, обеспечивающий единую точку доступа к технологической информации и позволяющий интегрировать эту информацию с бухгалтерской, финансовой, экономической и кадровой для повышения эффективности работы компании. Обеспечивая приём и передачу данных с подсистем нижнего уровня, WideTrack абстрагирует уровни MES и ERP от вопросов обмена, хранения, обработки и консолидации данных с разнородных источников (SCADA, OPC, XML, реляционных баз данных и других), позволяя сосредоточиться на решении высокоуровневых проблем управления предприятием, делая архитектуру системы простой и наглядной.

Рассмотрим типовое решение интеграции технологических данных генерирующей компании на базе сервера WideTrack.

Цели и задачи

Основными целями интеграции данных являются:

• Повышение эффективности технологического управления генерирующей компанией
• Оперативный контроль производства и потребления энергоресурсов ТГК (горячая и холодная вода, пар, электроэнергия, природный газ, мазут, уголь)
• Предоставление оперативной информации о работе основного оборудования

Архитектура системы

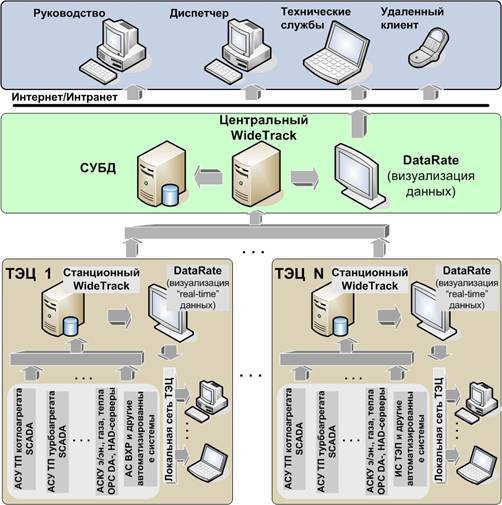

Интеграция распределенных технологических данных генерирующей компании осуществляется по иерархическому принципу (рисунок 1):
1 уровень. Существующие АСУ.
На этом уровне используются существующие автоматизированные системы сбора и обработки данных на энергообъектах. Например, АСУ ТП котлоагрегата, АСУ ТП турбоагрегата, АСКУЭ, АСКУГ, АСКУТ, автоматизированная система ВХР, информационная система расчета КПЭ и другие.
2 уровень. Уровень ТЭЦ.
На каждой ТЭЦ устанавливается станционный сервер технологических данных (СТД) WideTrack, который в режиме времени, близком к реальному, организует сбор и обработку информации с существующих автоматизированных систем. Собранная информация посредством цифровых каналов связи передается на 3 уровень.
3 уровень. Консолидированный центр сбора технологических данных.
На данном уровне сервер технологических данных – центральный WideTrack – осуществляет сбор и обработку информации, поступающей со станционных СТД, а также ее хранение в централизованном хранилище (MS SQL-сервер) и предоставление для визуализации и анализа на уровне диспетчерско-оперативного персонала.
4 уровень. Уровень диспетчерско-оперативного персонала и пользователей корпоративной сети компании.
Оперативная и архивная информация центрального СТД используется в системах оперативного расчета КПЭ и прогнозирования, анализа эффективности и оптимизации состава и режима работы основного оборудования.

Рисунок 1

Использование SCADA/HMI DataRate – эффективное решение для визуализации и документирования технологической информации и Web-доступа к ней.

WideTrack и коммуникационные средства НПФ «КРУГ» позволяют легко осуществить получение данных для хранилища и систем бизнес-аналитики не только из систем автоматизации, но и непосредственно с модулей ввода-вывода и интеллектуальных датчиков. Одним из типовых решений интеграции данных в этом случае является использование коммуникационного средства DevLink Converter (рисунок 2). Этот продукт предназначен для преобразования протоколов цифровых приборов и устройств, работающих по различным протоколам обмена и физическим каналам связи, в единый унифицированный формат, принятый на предприятии или в отрасли (например, в соответствии со стандартами IEC 870-5-101, IEC 870-5-104, MODBUS или MODBUS TCP).

Рисунок 2

Компоненты WideTrack

WideTrack является модульным программным продуктом. Каждый компонент является отдельным программным модулем и может работать на отдельном компьютере, что позволяет достичь высокой степени масштабируемости и производительности, организовать гибкую среду обработки информации для крупных и территориально рассредоточенных организаций. Возможно построение «цепочки» компонентов обработки/преобразования данных, после чего эта цепочка рассматривается как единое целое, т.е. как еще один компонент.
В состав WideTrack входят следующие программные компоненты:

• Хранилище данных – в качестве хранилища используются СУБД: Microsoft SQL Server 2000/2005, Oracle и другие
• Коннекторы к источникам данных – программы, получающие данные из различных источников (OPC-серверы, SCADA-системы, ODBC/OLEDB/ADO-источники и другие) и передающие обратно управляющие воздействия
• Обработчики данных – специально написанные функции для решения пользовательских задач по обработке данных. После обработки данные сохраняются в хранилище и/или передаются напрямую в сторонние программы: визуализаторы данных, ERP- и MES-системы. Функции обработки данных могут быть финансовые, статистические, экономические, функции формирования истории процесса и многие другие. Открытый программный интерфейс обработчиков данных позволяет организовать базовый набор обработчиков и его расширение Пользователями
• Сервер WideTrack– программа, управляющая работой WideTrack: управление доступом и правами Пользователя и групп Пользователей, регистрация событий WideTrack, запуск по расписанию, управление компонентами WideTrack и поддержка стабильности WideTrack
• WideTrack конфигуратор – программа визуальной настройки компонентов WideTrack: коннекторов, обработчиков и хранилища (для этого предназначен специальный компонент - SQL-хранитель), а также настройки расписаний, прав доступа и работы с проектами.
• WideTrack агент – дополнительная утилита, расположенная в области уведомлений на системной панели задач. Предназначена для уведомления пользователя о статусе сервера WideTrack, быстрого запуска/останова и быстрого запуска WideTrack конфигуратора.

Основные функции WideTrack:

• Обмен информацией с разнотипными источниками данных, включая реляционные базы данных, SCADA-системы, XML, форматы данных ОРС DA, HDA и другие. Определяется наличием в WideTrack специального коннектора для каждого типа источника
• Реализация различных моделей сбора данных, включая сбор модифицированных данных, сбор данных, управляемый событиями, а также потоковую загрузку в «мягком» реальном времени и сбор данных по заданному времени (расписания)
• Обработка данных. Реализуется за счёт специально написанных функций – обработчиков и обеспечивает решение пользовательских задач обработки данных
• Хранение. Универсальное сохранение данных в различные СУБД (Microsoft SQL Server 2000/2005 , Oracle, MySQL и другие).

WideTrack обеспечивает:

• Универсальность сбора и обработки данных
• Предоставление информации для получения полной картины бизнеса
• Информационную открытость
• Независимость от программных продуктов АСУ нижних и верхних уровней
• Поддержку систем классификации и кодирования AKS/KKS и других
• Легкую интеграцию WideTrack как в создаваемые, так и в уже существующие системы.

Таким образом,WideTrack – это эффективное решение вопросов управления бизнес-процессами компании на основе консолидации производственных данных.
