АСУ ТП газорегуляторного пункта (ГРП) Пензенской ТЭЦ-1 АО "Пензаэнерго"

ОБЪЕКТ УПРАВЛЕНИЯ

Пензенская ТЭЦ-1 АО "Пензаэнерго", газорегуляторный пункт редуцирования давления и узел коммерческого учета расхода природного газа.
Автоматизированная система управления технологическим процессом (АСУ ТП) газорегуляторного пункта (ГРП) разработана на базе ПТК "КРУГ-2000Г" и предназначена для управления ГРП во всех режимах его работы.

ЦЕЛИ РАБОТЫ

Замена устаревшего газорегуляторного пункта и щитов КИП и А, увеличение пропускной способности ГРП до 150 000Нм3/час, приведение технологии в соответствие с действующими требованиями нормативных документов по эксплуатации газорегуляторных пунктов, увеличение надежности работы оборудования и улучшение качества технологического процесса, реализация узла коммерческого учета потребляемого природного газа.

РЕЗУЛЬТАТЫ

Внедрение АСУ ТП обеспечило увеличение надежности и экономичности работы газорегуляторного пункта за счет применения современных микропроцессорных средств и средств вычислительной техники, обеспечивающих:

  • реализацию более сложных алгоритмов контроля и управления
  • предоставление более полной, достоверной и своевременной информации о работе ГРП и сокращение ошибок оперативного персонала
  • улучшение диагностики оборудования и протекания технологических процессов
  • оптимизацию расчетов с поставщиками природного газа за счет внедрения узла коммерческого учета
  • резкое уменьшение количества эксплуатируемого приборного оборудования
  • резкое уменьшение площади, занимаемой оборудованием АСУ ТП в щитовой, по сравнению с традиционными средствами автоматики
  • возможность создания интегрированной информационно-управляющей системы ТЭЦ в целом.

Поставка АСУ ТП осуществлялась "под ключ" с выполнением следующего комплекса работ:

  • проектирование АСУ ТП всех уровней (от датчика до станции оператора)
  • инжиниринговые работы, полигонные испытания, обучение персонала
  • пусконаладочные работы
  • метрологическая аттестация узла коммерческого учета с внесением в Госреестр.

В работе принимали участие "TREI GMBH", АО "ЦКБ Энергоремонт" (г. Москва), ОАО "Ивэлектроналадка" (г. Иваново).

СЕРТИФИКАЦИЯ

  • Сертификат об утверждении типа средств измерений RU.C.34.033.A №10851, номер в государственном реестре - №15592-01
  • Сертификат соответствия № POCC RU.АЕ14.В00079
  • Разрешение Госгортехнадзора России № РРС 04-9586 от 25.08.2003 на применение оборудования: "Программно-технические комплексы "КРУГ-2000", "КРУГ-2000/Г", с маркировкой взрывозащиты с маркировкой взврывозащиты ExiaIIC, ExiaIIC X, Exia/ibIIC X, ExiaIIC/IIB, ExibIIВ X в зависимости от исполнения
  • Свидетельство о взрывозащищенности электрооборудования (электротехнических устройств) ЦС ВЭ ИГД № 2000.С58 "Программно-технические комплексы "КРУГ-2000" с комплектующими устройствами связи с объектом и барьерами безопасности"
  • сертификат Госстандарта РФ №1742 от 18.09.1995. Устройства программного управления TREI-5B. Зарегистрирован в Государственном реестре средств измерений под №14857-95

ФУНКЦИИ СИСТЕМЫ

Информационные функции

  • измерение и контроль технологических параметров
  • коммерческий учет расхода природного газа
  • световая и звуковая сигнализация отклонения контролируемых параметров от заданных предупредительной и аварийных границ
  • формирование и визуализация оперативных и исторических трендов контролируемых параметров
  • ведение протокола событий системы, протоколов аварийных ситуаций, формирование отчетных ведомостей
  • архивирование данных протокола событий, печатных документов, трендов
  • передача информации на верхний уровень

Функции управления

  • автоматическое регулирование давления природного газа на выходе ГРП
  • обеспечение действия защит и блокировок в соответствии с требованиями нормативных документов
  • дистанционное управление электроприводами

Функции "стратегического выживания"

  • дублированное питание
  • 100%-ное резервирование процессорных модулей
  • 100%-ное резервирование АРМа оператора
  • возможность дистанционного управления электроприводами и регулирующими заслонками из операторной и помещения ГРП

Самодиагностика

  • автоматический контроль прохождения команд управления
  • самодиагностика комплекса технических и программных средств
  • проверка достоверности информационных сигналов
  • вывод диагностической информации на станции оператора

Вспомогательные функции

  • оперативная перенастройка системы и реконфигурация программного обеспечения
  • подробная экранная помощь оператору
  • поддержка единства системного времени
  • регистрация лица, осуществляющего управление объектом, разграничение прав доступа к управлению

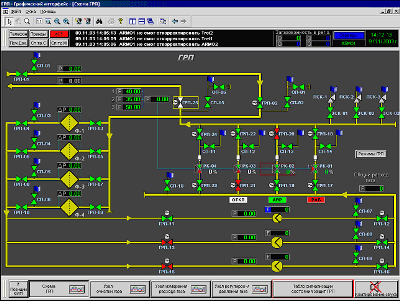

Мнемосхема ГРП
Мнемосхема ГРП

Прибор управления 'Режимы работы ГРП'
Прибор управления 'Режимы работы ГРП'

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ

Интегрированный пакет SCADA "КРУГ-2000", в т.ч.: среда разработки (генератор базы данных, графический редактор, технологический язык программирования и др.) и среда исполнения (исполняемые модули станции оператора - ОС Windows 2000, контроллера - ОС Linux).

КОМПОНЕНТЫ

  • шкаф управления с контроллером TREI-05B-02 (100%-ное резервирование процессорной части). Контроллер TREI-5B-02 обеспечивает ввод, обработку и вывод всех типов сигналов датчиков, реализацию алгоритмов дистанционного управления, автоматического регулирования, защит и блокировок. Контроллер TREI-5B-02 - это компактное проектно -компонуемое многофункциональное устройство в конструктиве "Eвромеханика" 19"
  • шкаф дистанционного управления основными электрозадвижками и регулирующими заслонками в операторной
  • шкаф дистанционного управления всеми электрозадвижками и регулирующими заслонками в помещении ГРП
  • АРМ оператора со 100%-ным горячим резервированием и функциями архивирования
  • сетевые средства - дублированная локальная вычислительная сеть с использованием ВОЛС (волоконно-оптической линии связи) на базе "промышленного" 10/100 Мб Ethernet
  • система бесперебойного питания

ПРЕИМУЩЕСТВА

  • индивидуальная гальваническая изоляция всех входов/выходов не менее 1500В
  • обеспечение искрозащиты входных сигналов датчиков
  • возможность "горячей" замены модулей ввода/вывода (без останова системы)
  • дублированная шина модулей ввода/вывода контроллера
  • питание датчиков 4-20мА непосредственно от шкафа управления

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • информационная мощность
    • Всего сигналов 220,
      в том числе:
    • аналоговых входных - 40
    • дискретных входных - 64
    • дискретных выходных - 32
    • контуров регулирования - 4
    • ручной ввод - 80
  • количество мнемосхем - 16, трендов - 300
  • предел основной погрешности - 0,025%

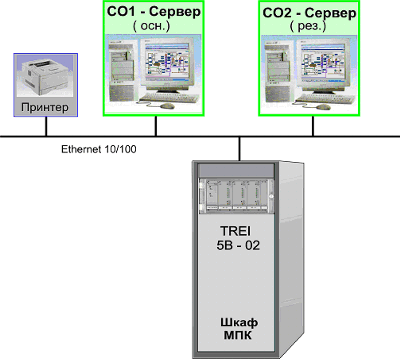

Общая структура АСУ ТП  газорегуляторного пункта
Общая структура АСУ ТП газорегуляторного пункта
