Полномасштабная АСУ ТП котлоагрегатов и ГРП Северодвинской ТЭЦ-2

Северодвинская ТЭЦ-2

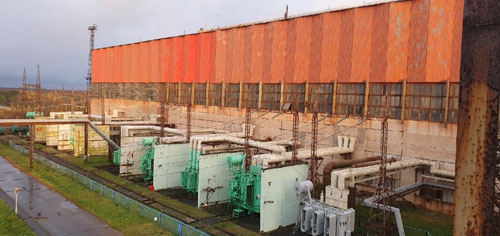

Рисунок 1 – Северодвинская ТЭЦ-2

При участии специалистов фирмы «КРУГ» внедрена АСУ ТП нового газорегуляторного пункта (ГРП) Северодвинской ТЭЦ‑2. Эта система входит в состав полномасштабной АСУ ТП объектов ТЭЦ – котлоагрегатов ТГМЕ-464 ст. №№1, 2, 3 и ГРП.

Внедрение ГРП является ключевым этапом при переводе Северодвинской ТЭЦ-2 на новый вид топлива. К моменту ввода ГРП в эксплуатацию энергетические котлы ТГМЕ 464 ст. №№1, 2, 3 уже были готовы к работе на природном газе. Перевод ТЭЦ на сжигание природного газа выполняется с целью стабилизации динамики изменения тарифов, улучшения экологической обстановки и повышения надежности энергоснабжения потребителей.

Северодвинская ТЭЦ-2 — теплоэлектроцентраль г. Северодвинска Архангельской области (рисунок 1). Входит в состав ОАО «Территориальная генерирующая компания №2» (ТГК-2). Ранее с участием НПФ «КРУГ» была переведена на газ Архангельская ТЭЦ.

Управление технологическим оборудованием ГРП и котлоагрегатов ТГМЕ-464 ст. №№ 1, 2, 3 реализовано на базе программного обеспечения SCADA КРУГ-2000®.

Основные функции АСУ ТП

  • Сбор, архивирование и представление информации о состоянии оборудования и параметрах работы котлов и ГРП
  • Формирование суточной и учетной документации, регистрация аварийных ситуаций
  • Дистанционное управление исполнительными механизмами
  • Выполнение алгоритмов защит и блокировок
  • Регулирование технологических параметров с помощью программных регуляторов.

АСУ ТП имеет четырехуровневую архитектуру

  • Нижний уровень представлен датчиками и исполнительными механизмами
  • Средний уровень – программируемые логические контроллеры
  • Верхний уровень – резервируемые АРМ операторов
  • Четвертый уровень представлен общим для локальных АСУ ТП вычислительным оборудованием, в состав которого входят: АРМ инженера АСУ ТП, WEB‑сервер, Архивная станция и Сервер единого времени TimeVisor™.

АРМ инженера АСУ ТП предоставляет доступ к технологической информации объектов ТЭЦ – котлоагрегатов ТГМЕ-464 ст. №№ 1, 2, 3 и ГРП. Дополнительно АРМ инженера АСУ ТП позволяет производить диагностику состояния каналов связи и при необходимости вносить изменения в  прикладное программное обеспечение станций верхнего уровня.

WEB-сервер предоставляет возможность другим абонентам корпоративной сети Северодвинской ТЭЦ-2 просматривать информацию абонентов системы КРУГ-2000 с помощью любого обозревателя Web-страниц.

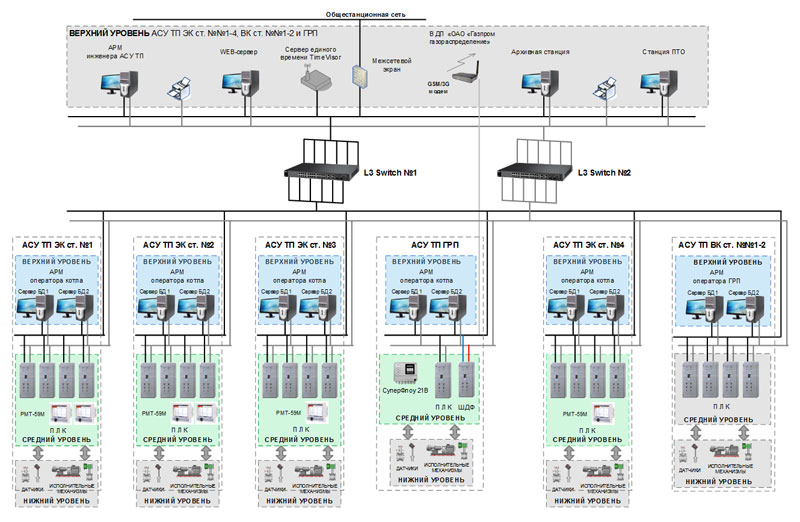

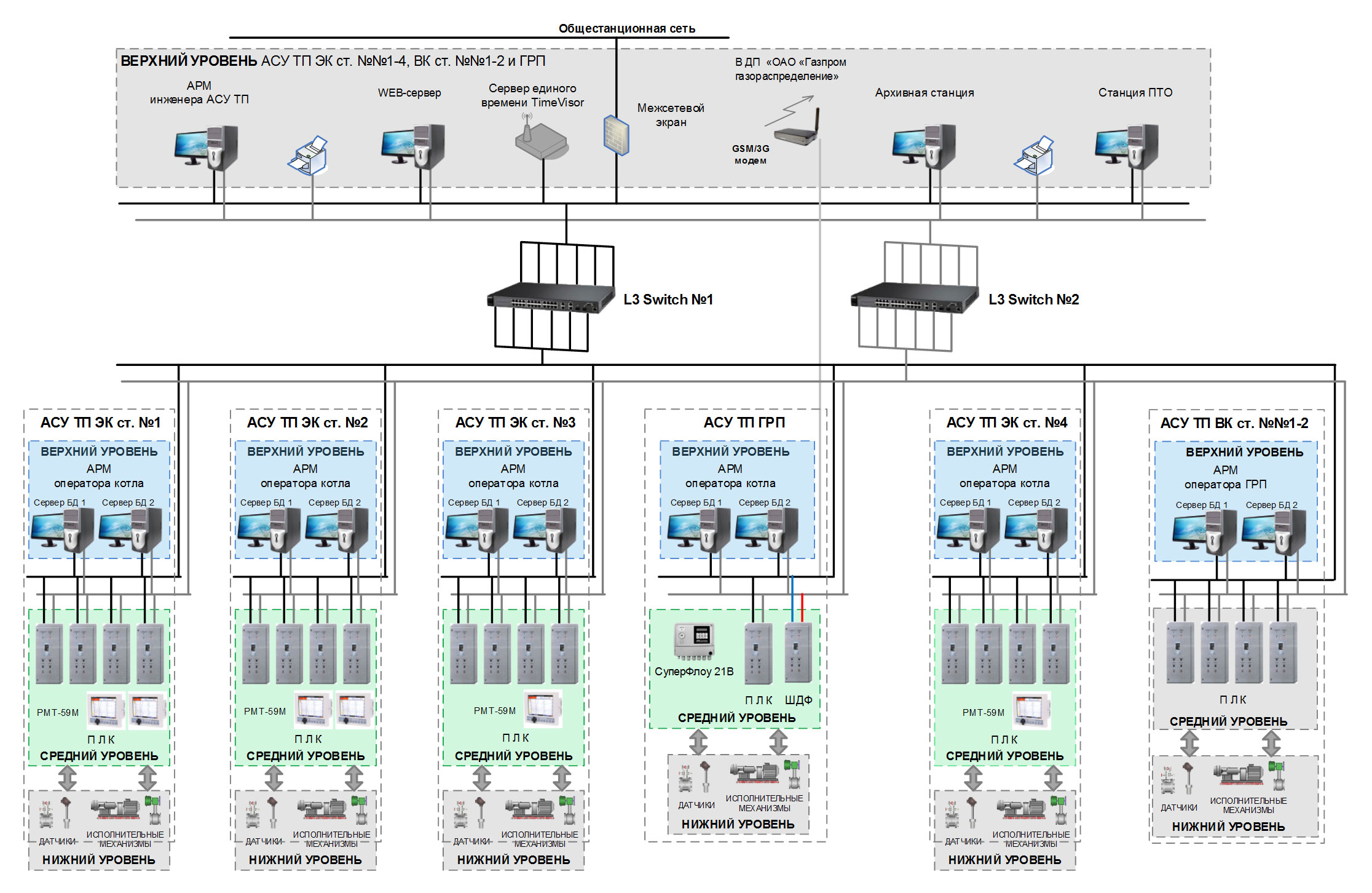

Рисунок 2 – Структурная схема

Архивная станция предоставляет сводную технологическую информацию (как текущую, так и  ретроспективную) по котлоагрегатам ст. №№1, 2, 3 и ГРП. Дополнительно архивная станция производит считывание исторических данных, сформированных в измерительном комплексе СуперФлоу 21В узла учета газа.

Сервер единого времени TimeVisor™ производства НПФ «КРУГ», выполненный на базе одноплатного компьютера, обеспечивает требуемую точность привязки системного времени всех абонентов к единому астрономическому времени за счет приема сигналов точного времени от системы GPS.


Рисунок 3 – Газовоздушный тракт

Вычислительная сеть АСУ ТП выполнена в виде независимых резервируемых сегментов, каждый из которых образует локальную сеть для управления котлоагрегатом или ГРП. Безопасность подключения корпоративной сети ТЭЦ обеспечивается использованием аппаратного межсетевого экрана (FireWall).

Отличительные особенности АСУ ТП

  • Контроль переходных процессов изменения давления в барабане котла и температуры стенок барабана во время розжига
  • Информационный обмен между SCADA-системой и измерительным комплексом СуперФлоу 21В узла учета газа
  • Предоставление основных технологических параметров ГРП в диспетчерский пункт «ОАО «Газпром газораспределение» филиал в Архангельской области».


Рисунок 4 – Пароперегреватели котла

Общая информационная мощность АСУ ТП ТЭЦ

  • Входных аналоговых параметров – 947
  • Входных дискретных параметров – 9180
  • Выходных аналоговых параметров – 504
  • Выходных дискретных параметров – 1878
  • Служебных параметров – 3500.

Внедрение АСУ ТП котлов ТГМЕ-464 ст №№ 1, 2, 3 и ГРП позволило повысить эффективность управления технологическим процессом, обеспечить оперативный персонал полной, достоверной и своевременной информацией о работе котлоагрегатов и газорегуляторного пункта. Реализованные системы управления технологическим оборудованием ГРП и котлоагрегатов ТГМЕ-464 ст. №№ 1, 2, 3 и ГРП являются типовыми проектами для передовых технических решений, разработанных совместно НПФ «КРУГ» (г. Пенза), ЗАО «АМАКС» (г. Москва) и СКБ ПСИС (г. Чебоксары).

До конца 2012 года планируется внедрение АСУ ТП котлов ТГМЕ-464 ст. № 4 и КВГМ 100 ст. №№ 1 и 2 Северодвинской ТЭЦ-2.
