Полномасштабные АСУ ТП водогрейных котлов Ульяновской ТЭЦ-1

Фирмой «КРУГ» успешно введены в эксплуатацию автоматизированные системы управления технологическим процессом водогрейных котлов ПТВМ 100 ст. №1, №2, №3 на Ульяновской ТЭЦ 1.

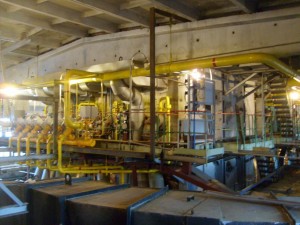

Основанием для создания АСУ ТП стала необходимость реконструкции систем газоснабжения водогрейных котлов ПТВМ 100 с целью приведения их к требованиям «Правил безопасности систем газораспределения и газопотребления» ПБ 12.529.03.

Системы управления технологическим оборудованием котлоагрегатов ПТВМ 100 созданы на базе типового технического решения, реализованного на ряде тепловых электростанций России, в том числе на Архангельской ТЭЦ, Северодвинской ТЭЦ-2, Ульяновской ТЭЦ-1 и др.

Ульяновская ТЭЦ-1 является филиалом ОАО «Волжская ТГК», на котором последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологических процессов.

Основные функции

• Сбор, архивирование и предоставление информации о состоянии оборудования и параметрах работы котлов
• Формирование учетной документации, регистрация аварийных ситуаций
• Дистанционное управление исполнительными механизмами
• Выполнение общекотловых и горелочных алгоритмов защит и блокировок
• Автоматизированный контроль плотности газовых блоков
• Автоматизированный розжиг горелок на газе
• Регулирование давления газа на котел, разрежение в топке, соотношение «топливо-воздух» с помощью программных регуляторов.

Архитектура

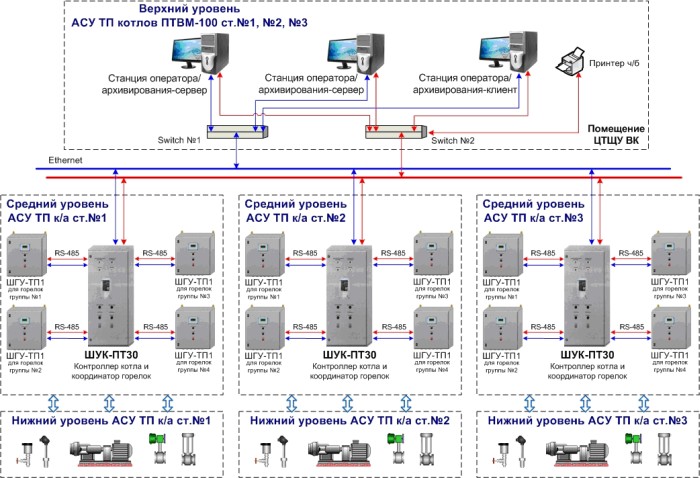

АСУ ТП имеют трехуровневую архитектуру.

• Нижний уровень представлен датчиками и исполнительными механизмами
• Средний уровень – программируемые логические контроллеры (ПЛК)
• Верхний уровень – автоматизированные рабочие места (АРМ) операторов.

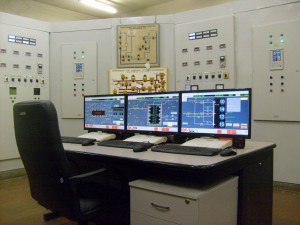

Верхний уровень систем построен на базе SCADA КРУГ-2000^®, в состав которого входят два сервера БД, совмещенные по функциям со станциями оператора, и станция оператора-клиент. Каждая станция оператора предоставляет возможность контроля и управления технологическим оборудованием любого из трех котлов. Все оборудование верхнего уровня размещено в пультовой конструкции серии КонсЭрго^®.

На среднем уровне каждого котла использован контроллер-координатор ШУК-ПТ30, который взаимодействует с общекотловым оборудованием, и контроллеры управления горелками ШГУ ТП1, которые взаимодействуют с оборудованием горелочных устройств. Питание котроллеров осуществляется от источников бесперебойного питания.

Связь между АРМ оператора и контроллерным оборудованием осуществляется по резервируемой локальной вычислительной сети Ethernet.

Общая информационная мощность

• Входных аналоговых параметров – 105
• Входных дискретных параметров – 624
• Выходных дискретных параметров – 327
• Служебных параметров – 5886

Научно-производственной фирмой «КРУГ» выполнен полный комплекс работ «под ключ» по созданию АСУ ТП котлов, включая:

• проект реконструкции системы газоснабжения трех котлов
• проект нижнего (КИПиА), среднего и верхнего уровней АСУ ТП
• поставка газового оборудования, КИПиА и программно-технического комплекса
• монтажные работы
• пусконаладочные работы и комплексное опробование.

В 2014 году на Ульяновской ТЭЦ-1 планируется внедрение АСУ ТП котлов ПТВМ 100 ст. №4 и ПТВМ 180 ст. №6, а также реализация второго этапа по реконструкции мазутного тракта водогрейных котлов, включая поставку оборудования, монтажные, инжиниринговые и пусконаладочные работы.

Ранее на данном предприятии было внедрено несколько систем на базе ПТК КРУГ-2000^®, в том числе система автоматического розжига горелок котла ТГМЕ-464 ст. №13, системы автоматизированного управления газовыми горелками энергетических котлов ТГМ-96Б ст. №11 и №12, автоматизированная система управления технологическим процессом газорегуляторного пункта.
