Комплекс телемеханики Ульяновской ТЭЦ-2

На Ульяновской ТЭЦ-2 (ОАО «Ульяновскэнерго») введен в промышленную эксплуатацию комплекс телемеханики на базе программно-технического комплекса «КРУГ-2000».

Отличительной особенностью данного комплекса является его многофункциональность. Комплекс, выполненный в единой программно-технической среде, объединяет функции системы телемеханики и АСКУЭ, и реализует в полном объеме функции автоматизированной системы диспетчерского управления энергосистемой.

Основной целью внедрения является обеспечение диспетчерского персонала достаточной, достоверной и своевременной информацией о ходе технологического процесса и состоянии оборудования для оперативного управления.

К основным возможностям данного комплекса относится:

  • измерение в реальном масштабе времени с интервалом от 1 до 5 сек:
    • активной и реактивной энергии как в прямом, так и в обратном направлениях (потребленной и возвращенной соответственно),
    • тока, напряжения, активной и реактивной мощности по каждой фазе;
    • частоты сети;
  • контроль соблюдения 2%-ного уровня почасовых отклонений мощности;
  • обеспечение контрольного доступа к данным электросчетчиков со стороны Ульяновского Регионального Диспетчерского Управления (РДУ).

Комплекс телемеханики Ульяновской ТЭЦ-2 реализован как 3-х уровневая иерархическая интегрированная автоматизированная система и представляет собой информационно-вычислительную систему с централизованным управлением и распределенными функциями измерения. Структура комплекса приведена на рисунке.

Нижний уровень комплекса телемеханики ТЭЦ-2 выполнен на базе преобразователей измерительных цифровых типа ПЦ6806. В данном комплексе используются цифровые преобразователи двух модификаций: ПЦ6806-03 установлены на отходящие линии и ПЦ6806-17 установлены на генераторах ТЭЦ, а также на наиболее ответственных отходящих линиях. Преобразователи ПЦ6806 обеспечивают автоматическое проведение измерений в точке учета.

Средний уровень состоит из шкафа серверного УТЭЦ-2, который предназначен для сбора, предварительной обработки и передачи данных на верхний уровень системы. На данном уровне решаются задачи по многоканальному приему и передачи данных, конвертации протоколов обмена данными цифровых счетчиков в протоколы «верхнего уровня» поддержки протоколов обмена данными: МЭК 870-5-101/104, ТСР/IР, ТМ512.

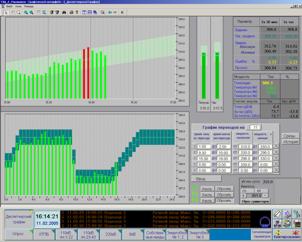

Автоматизированные рабочие места операторов предназначены для сбора, обработки оперативных данных от устройств нижнего уровня, хранения и отображения архивной информации по заданным параметрам и отображения оперативных данных («СМ-клиент» - станция мониторинга, «СО-сервер» - станция оператора).

Внедрение комплекса телемеханики позволило:

  • добиться существенного сокращения размера штрафов за отклонение от диспетчерского графика;
  • сократить издержки на эксплуатацию за счет применения однородных программно-технических средств для задач телемеханики и учета электроэнергии;
  • применить средства телемеханики, поддерживающие международный стандарт обмена серии МЭК-870-5.
