Подсистема регулирования частоты вращения турбины


Объекты управления


Подсистема регулирования частоты вращения турбины

Объект управления - блочный паровой турбогенератор (БПТГ). Органом управления паровой турбины является регулирующий клапан. Привод регулирующего клапана электрогидравлический (масляные сервомоторы, управляемые отсечными золотниками с моментным электроприводом).

Цели внедрения подсистемы


Обеспечить работоспособность и надёжность «быстрых» контуров регулирования частоты вращения турбогенератора и давления пара за турбиной.

Функции подсистемы


  • Расчёт значения частоты вращения ротора турбины и его достоверности по показаниям троированных датчиков частоты.
  • Расчёт давления пара за турбиной и его достоверности по показаниям троированных датчиков давления.
  • Поддержание заданной частоты вращения в процессах пуска, синхронизации и нагружения БПТГ путём воздействия на регулирующий клапан.
  • Ограничение давления пара за турбиной при повышении его выше допустимого предела путём воздействия на регулирующий клапан с использованием ПИ- закона регулирования.

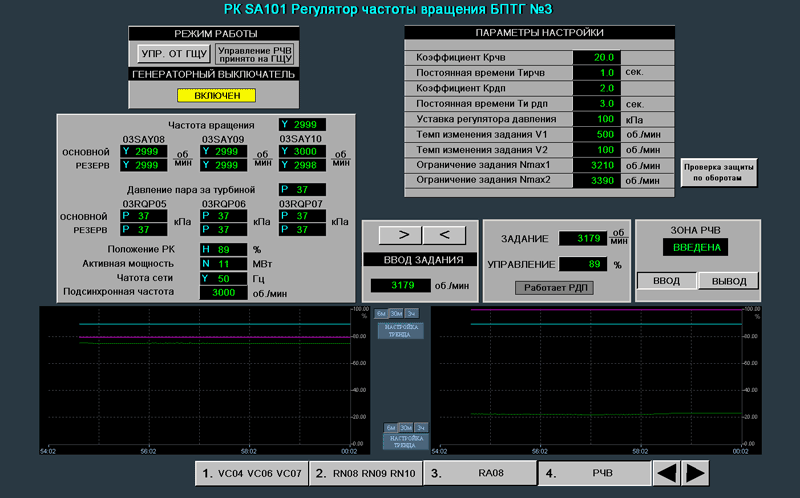

Структурная схема подсистемы регулирования частоты вращения турбины

Компоненты


  • Усилители частотных сигналов
  • Интеллектуальные модули ввода/вывода
  • 100% «горячее» резервирование контроллеров
