Система автоматизированного управления газовыми горелками котла № 5 Саранской ТЭЦ-2

На Саранской ТЭЦ-2 введена в эксплуатацию система автоматизированного управления газовыми горелками (САУГ) котла ст. №5 на базе ПТК КРУГ-2000®. Работа проводилась в рамках реконструкции системы газоснабжения котла.

На Саранской ТЭЦ-2 (Мордовский филиал «ТГК-6») последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологических процессов. В этом году планируется внедрение аналогичной САУГ котлоагрегата ст. №1.

Цели создания САУГ:

  • выполнение требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12.529.03 Ростехнадзора
  • обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для возможности оперативного управления, анализа, оптимизации планирования работы оборудования и ведения технической отчетности
  • повышение надежности работы оборудования за счет передовых технологий контроля и управления.

Функции САУГ:

  • автоматическая опрессовка газовых блоков горелок
  • автоматический розжиг газовых горелок
  • поддержка возможности перехода с одного вида топлива (газ/мазут) на другой без остановки горелки
  • технологические защиты и блокировки для реализации требований нормативной документации по безопасному розжигу горелок
  • дистанционное управление оборудованием
  • информационные функции
  • архивирование данных.

Структура системы

Система автоматизированного управления газовыми горелками котлоагрегата ст. №5 разработана на базе типового решения НПФ «КРУГ» для САУГ котлов и представляет собой трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура.

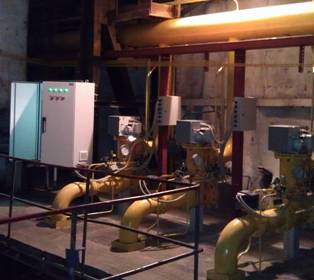

2-й (средний) уровень системы представлен шкафом управления горелками. Микропроцессорные контроллеры со 100%-ным резервированием процессорных модулей обеспечивают работу подсистем технологических защит и блокировок, автоматического регулирования, дистанционного управления и информационной подсистемы.

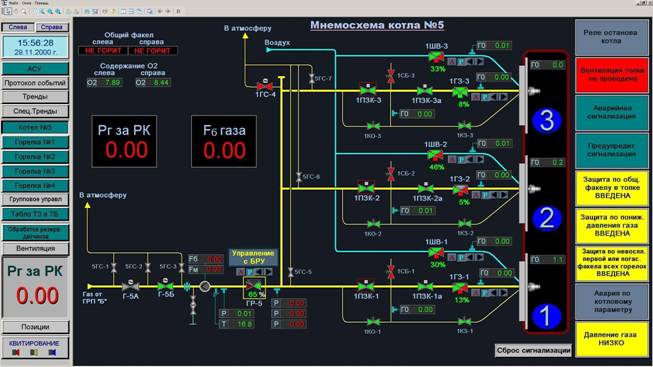

3-й (верхний) уровень системы представлен автоматизированным рабочим местом машиниста котла под управлением SCADA КРУГ-2000®.

АРМ машиниста осуществляет сбор, обработку и долговременное хранение данных, поступающих со среднего уровня системы, а также обеспечивает визуализацию и управление оборудованием горелочных устройств котла.

Информационная мощность системы

  • Аналоговых входных сигналов – 32
  • Дискретных входных сигналов – 80
  • Дискретных выходных сигналов – 32.

Внедрение САУГ обеспечило:

  • выполнение требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12.529.03.
  • повышение безопасности розжига котлоагрегата
  • повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала
  • повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций
  • повышение коэффициента готовности оборудования.

Инжиниринговые и пусконаладочные работы выполнены специалистами НПФ «КРУГ».
