Система автоматизированного управления газовыми горелками котла № 6 Саранской ТЭЦ-2

На Саранской ТЭЦ-2 введена в эксплуатацию система автоматизированного управления газовыми горелками (САУГ) котлоагрегата ТП-47 ст. №6 на базе ПТК КРУГ-2000^®. Работа проводилась в рамках реконструкции системы газоснабжения котла.

На Саранской ТЭЦ-2 (Мордовский филиал «ТГК-6») последовательно проводится реконструкция и модернизация основного оборудования и средств автоматизации технологических процессов. В 2012 году с участием НПФ «КРУГ» введена в эксплуатацию САУГ котлоагрегатов ТП-47 ст.№5 и ПК-19 ст.№1. В этом году планируется внедрение САУГ к/а  ПК-19 ст.№2.

Цели создания САУГ

• выполнение требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12.529.03 Ростехнадзора
• обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для возможности оперативного управления, анализа, оптимизации планирования работы оборудования и ведения технической отчетности
• повышение надежности работы оборудования за счет передовых технологий контроля и управления.

Функции САУГ

• автоматическая опрессовка газовых блоков горелок
• автоматический розжиг газовых горелок
• поддержка возможности перехода с одного вида топлива (газ/мазут) на другой без остановки горелки
• технологические защиты и блокировки для реализации требований нормативной документации по безопасному розжигу горелок
• дистанционное управление оборудованием
• информационные функции
• архивирование данных.

Структура системы

Система автоматизированного управления горелок к/а ТП-47 ст.№6 разработана на базе типового технического решения НПФ «КРУГ» для САУГ котлов и представляет собой трехуровневую архитектуру.

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура.

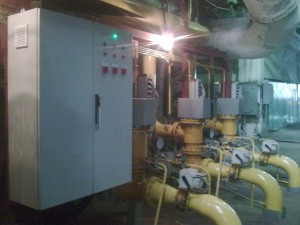

2-й (средний) уровень системы представлен шкафом управления горелками. Микропроцессорные контроллеры со 100%-ным резервированием процессорных модулей обеспечивают работу подсистем технологических защит и блокировок, автоматического регулирования, дистанционного управления и информационной подсистемы. В шкафу управления горелками предусмотрена возможность контроля и управления технологическим процессом с использованием пульта местного управления на базе графической панели оператора.

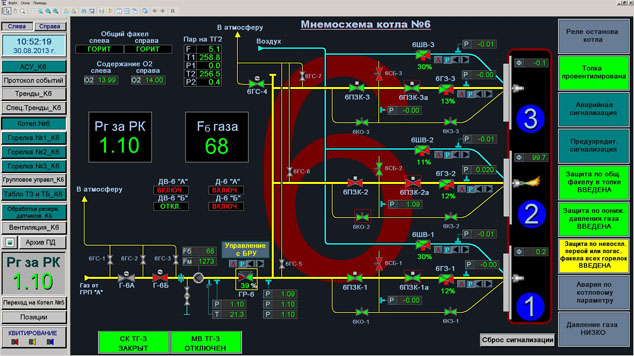

3-й (верхний) уровень системы представлен двумя автоматизированными рабочими местами  машиниста котла (АРМ1 и АРМ2) под управлением SCADA КРУГ-2000^®, совмещенных по функциям с серверами БД

АРМ1 и АРМ2 машиниста осуществляют сбор, обработку визуализацию и долговременное хранение данных, поступающих со среднего уровня системы.

Особенности системы

Верхний уровень системы обеспечивает  управление оборудованием горелочных устройств к/а  ТП-47 ст.№6 и к/а  ТП-47 ст.№5 (внедрение проведено в 2012 году).

Информационная мощность системы

• Аналоговых входных сигналов – 64
• Дискретных входных сигналов – 198
• Дискретных выходных сигналов – 80.

Внедрение САУГ обеспечило:

• Выполнение требований «Правил безопасности систем газораспределения и газопотребления» ПБ 12.529.03.
• повышение безопасности розжига котлоагрегата
• повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала
• повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций
• повышение коэффициента готовности оборудования.

Инжиниринговые и пусконаладочные работы выполнены специалистами НПФ «КРУГ».
