САУГ котла ПТВМ-50 ст. №11 Самарской ГРЭС

Научно-производственной фирмой «КРУГ» успешно введена в эксплуатацию система автоматического управления горелками котла ПТВМ-50 ст. №11 Самарской ГРЭС на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000)^®.

Основанием для создания САУГ стало техническое перевооружение водогрейного котла ПТВМ-50 с установкой новых короткофакельных горелок с целью приведения системы газоснабжения в соответствие с действующими нормами и правилами.

Самарская ГРЭС входит в Самарский филиал Группы «Т Плюс» и является одним из старейших предприятий теплоэнергетического комплекса России. Станция была введена в эксплуатацию в 1900 г., снабжает тепловой энергией центральные районы Самары. НПФ «КРУГ» ведет работы на объектах Самарской ГРЭС с 2001 г. Выполнены проекты по автоматизации котлоагрегатов, турбогенераторов, систем управления горелками, проект системы передачи информации в КОИК, проект системы мониторинга водно-химического режима станции.

Цели и задачи

• Эффективное и надежное управление котлоагрегатом в нормальных и переходных режимах
• Приведение технологического процесса работы котла в соответствие с действующими нормами и правилами
• Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования
• Защита персонала и котлоагрегата путем его останова при угрозе аварии
• Реализация алгоритмов автоматической проверки герметичности газового оборудования и розжига горелочных устройств
• Повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала и применения передовых технологий контроля и управления
• Повышение экономичности работы оборудования за счет оптимизации нестационарных режимов работы, сокращения времени пусковых операций.

Функции системы

• Измерение и контроль технологических параметров
• Автоматическая проверка герметичности (опрессовка) газовых блоков горелок котла
• Автоматический розжиг газовых горелок
• Обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
• Формирование и печать отчетных документов
• Архивирование истории изменения параметров
• Дистанционное управление исполнительными механизмами
• Выполнение алгоритмов технологических защит и блокировок
• Автоматическое регулирование
• Поддержка единства системного времени
• Разграничение доступа к функциям системы
• Программно-аппаратная самодиагностика контроллеров с выводом информации на индикаторы плат и на верхний уровень
• Проверка достоверности информационных сигналов
• Оперативная перенастройка системы и реконфигурация программного обеспечения.

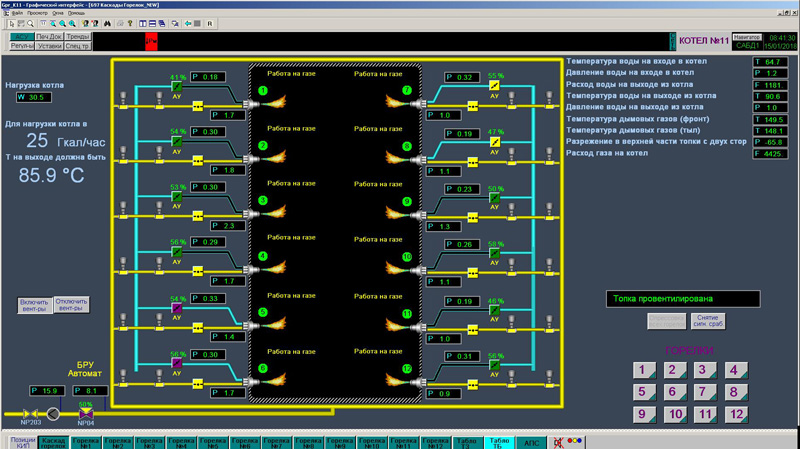

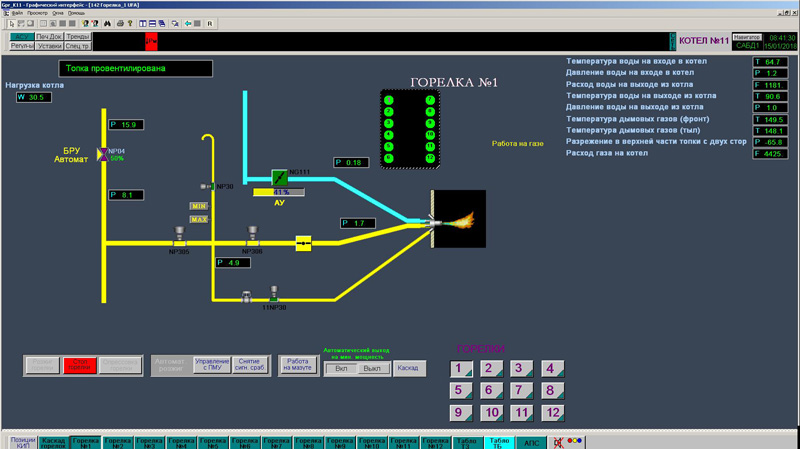

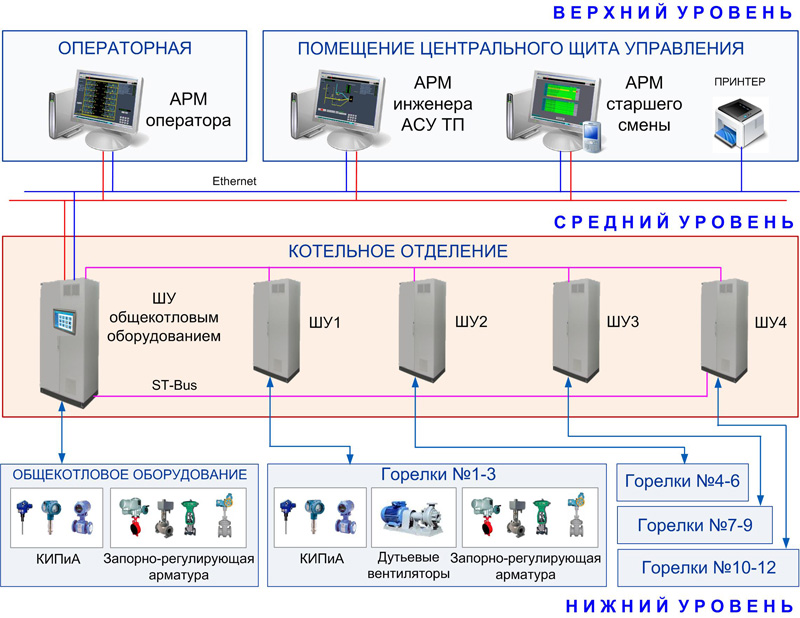

Архитектура

САУГ котла ПТВМ-50 ст. №11 разработана на базе типового технического решения НПФ «КРУГ» и представлена тремя иерархическими уровнями.

В 1-й (нижний) уровень входят датчики измеряемых аналоговых и дискретных сигналов, исполнительные устройства, включающие в себя запорную и регулирующую арматуру.

Во 2-й (средний) уровень входят шкаф управления общекотловым оборудованием и шкафы управления горелками котла на базе микропроцессорных контроллеров.

В 3-й (верхний) уровень системы входят:

• центральный пульт управления – автоматизированное рабочее место оператора
• местный пульт управления – резервное место управления на базе сенсорной панели WEINTEK
• автоматизированное рабочее место старшего смены
• автоматизированное рабочее место системного инженера, функционально позволяющее выполнять работы по сопровождению САУГ котла.

Информационная мощность АСУ ТП

• Аналоговых входных сигналов – 82
• Аналоговых выходных сигналов – 32
• Дискретных входных сигналов – 140
• Дискретных выходных сигналов – 142.

Отличительные особенности

Технологические защиты. Система автоматического ввода и вывода защит обеспечивает возможность нормальной эксплуатации технологического оборудования во всех эксплуатационных режимах, включая пусковые, без вмешательства персонала в работу защит. Интерфейсная часть подсистемы технологических защит и блокировок выполнена в удобном для понимания алгоритма виде и позволяет быстро и оперативно разобраться в причинах действия защиты или блокировки.

Технологические защиты предусматривают:

• автоматическое и санкционированное ручное включение/отключение
• санкционированную корректировку уставок защиты
• контроль действия и регистрацию первопричины срабатывания
• формирование протоколов аварийных ситуаций, регистрирующих изменения аналоговых и дискретных параметров до и после аварии.

Фирмой «КРУГ» выполнен полный комплекс работ: проектирование, поставка оборудования, инжиниринг, монтажные и пусконаладочные работы.

Результаты

Внедрение АСУ ТП на базе ПТК КРУГ-2000 обеспечивает выполнение всех требований действующих нормативных документов в области энергетики, приводит к значительному расширению функциональных возможностей системы, повышению уровня надежности технологического оборудования и средств автоматизации, снижению трудозатрат на техническое обслуживание и ремонт.
