АСУ ТП приготовления топлив в потоке




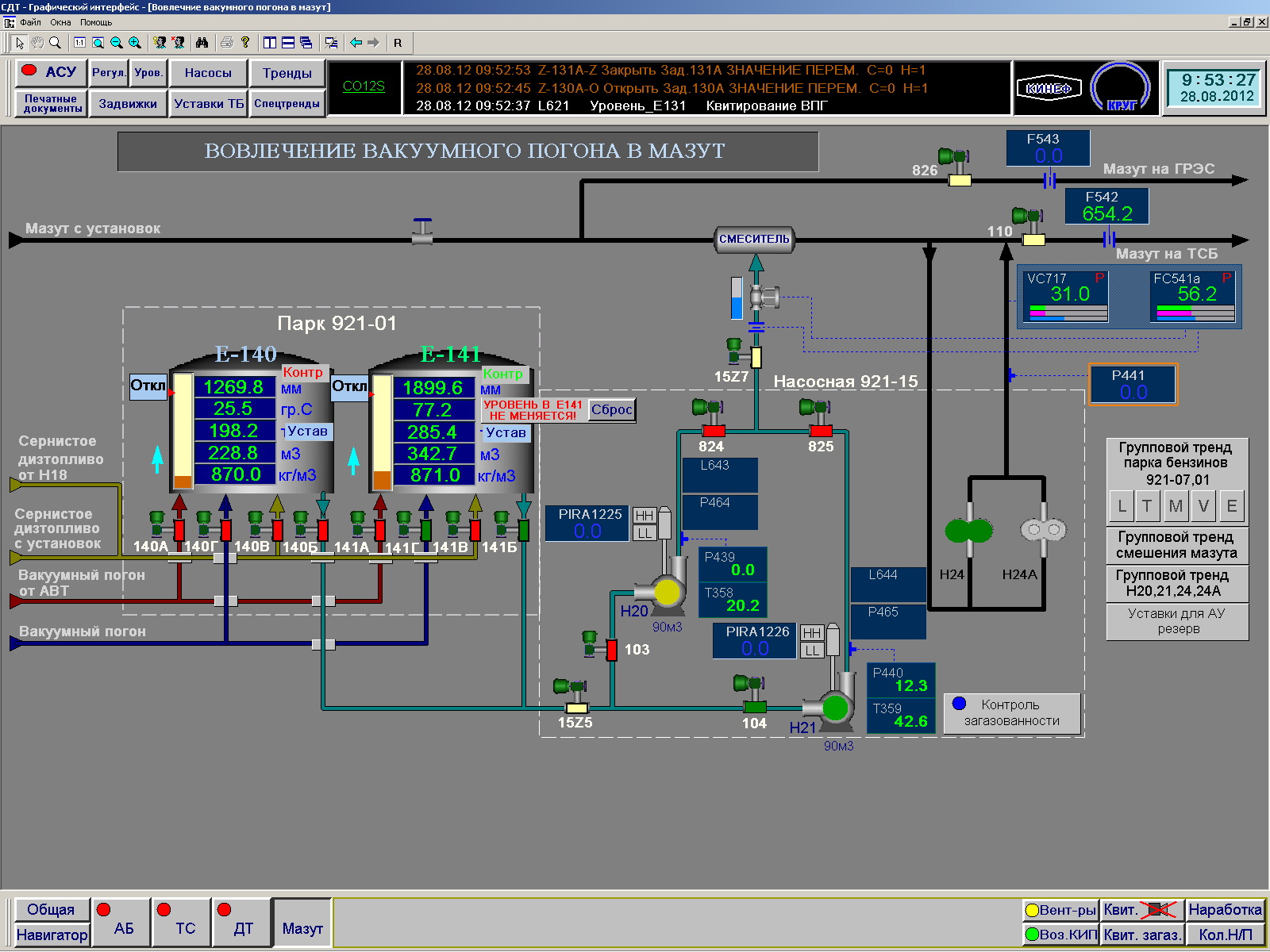

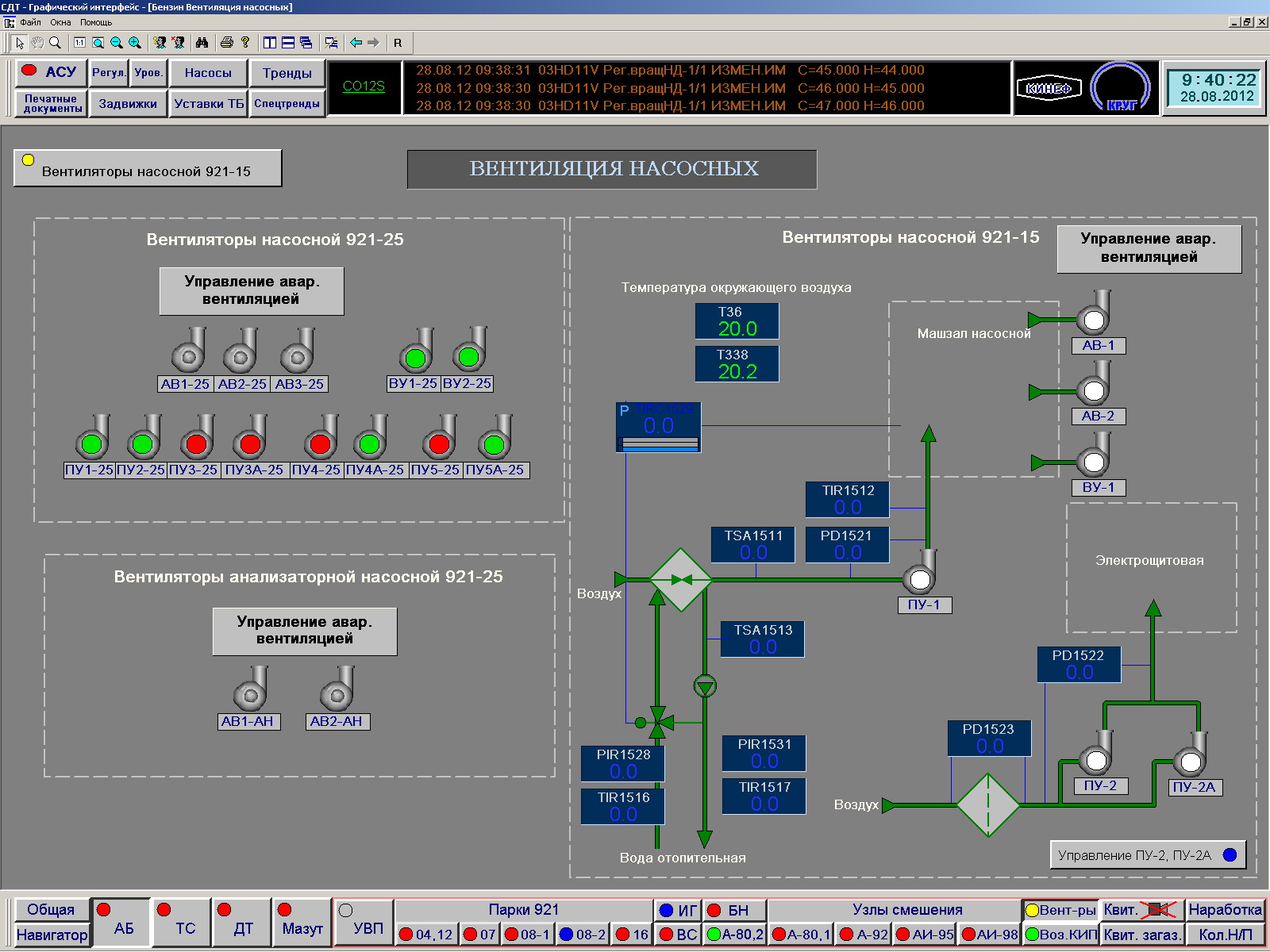

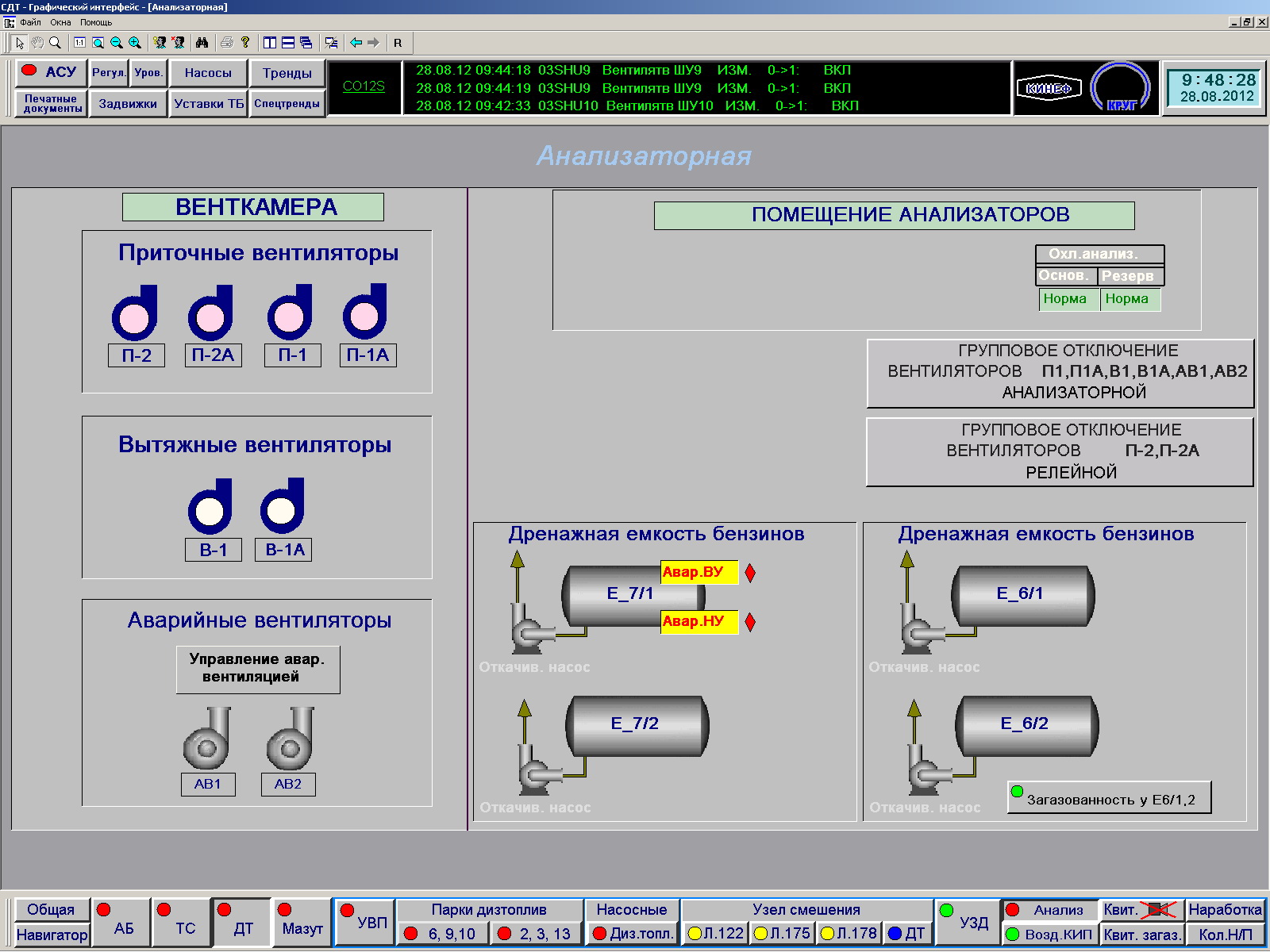

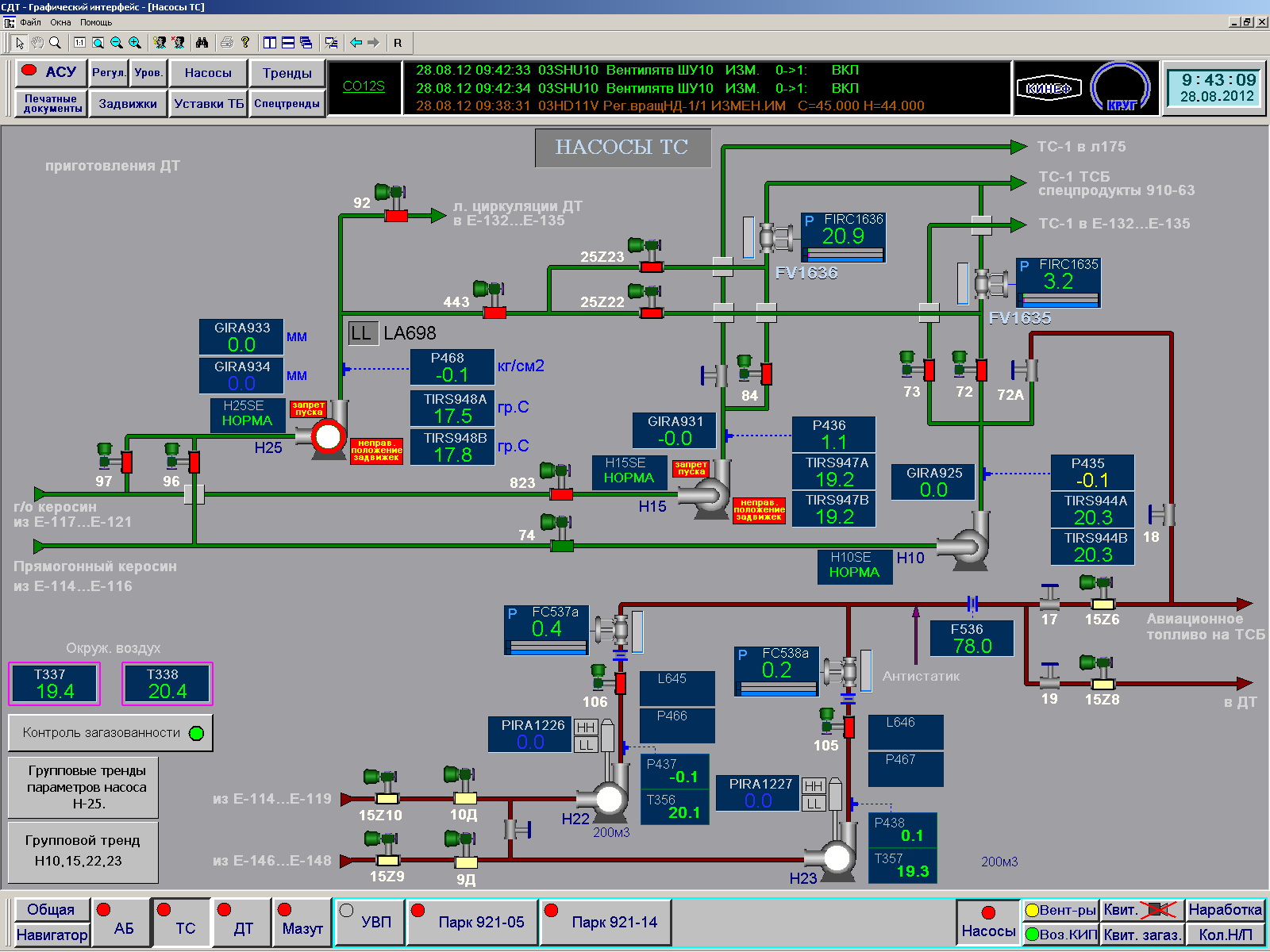

Объекты управления

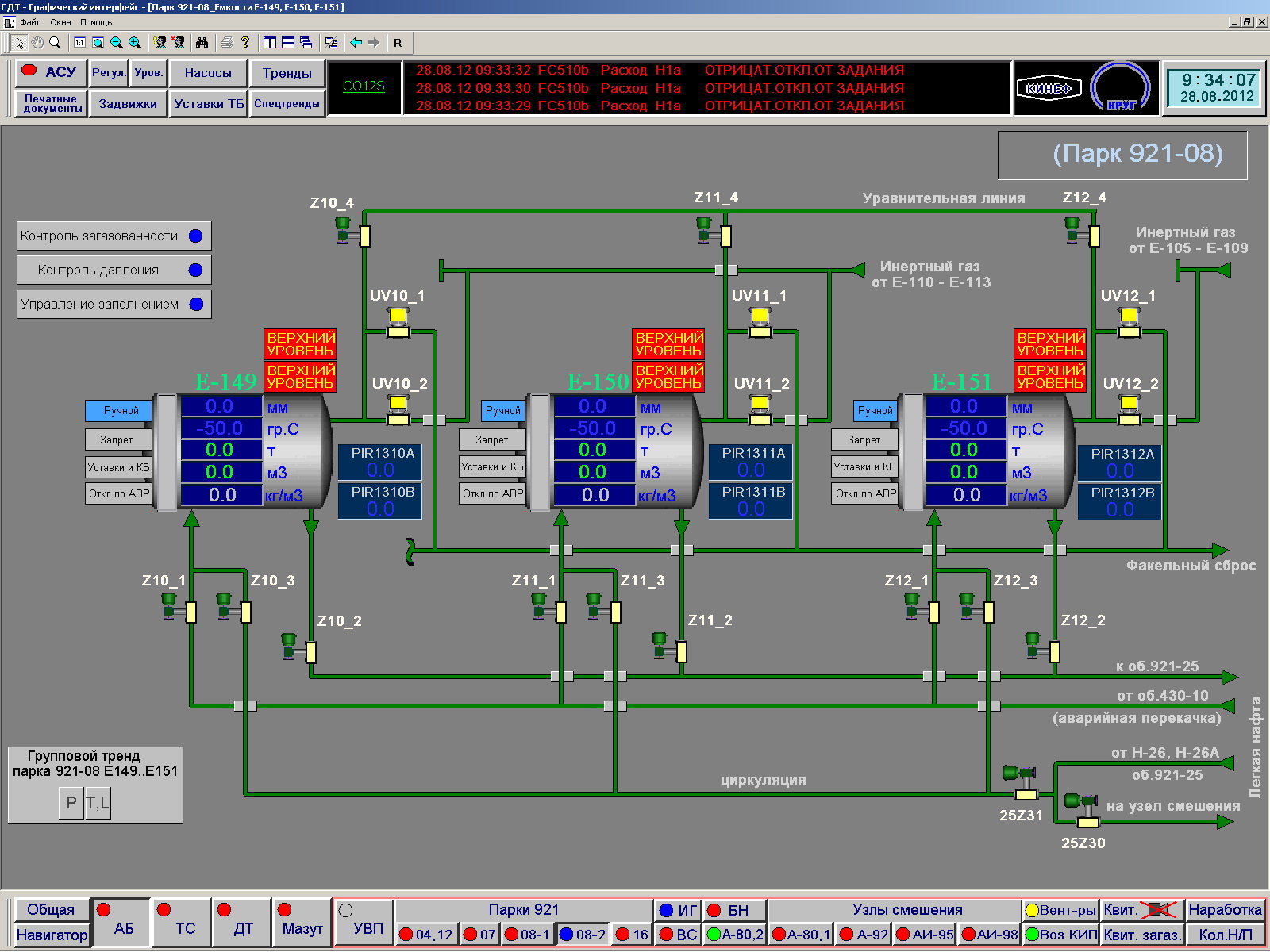

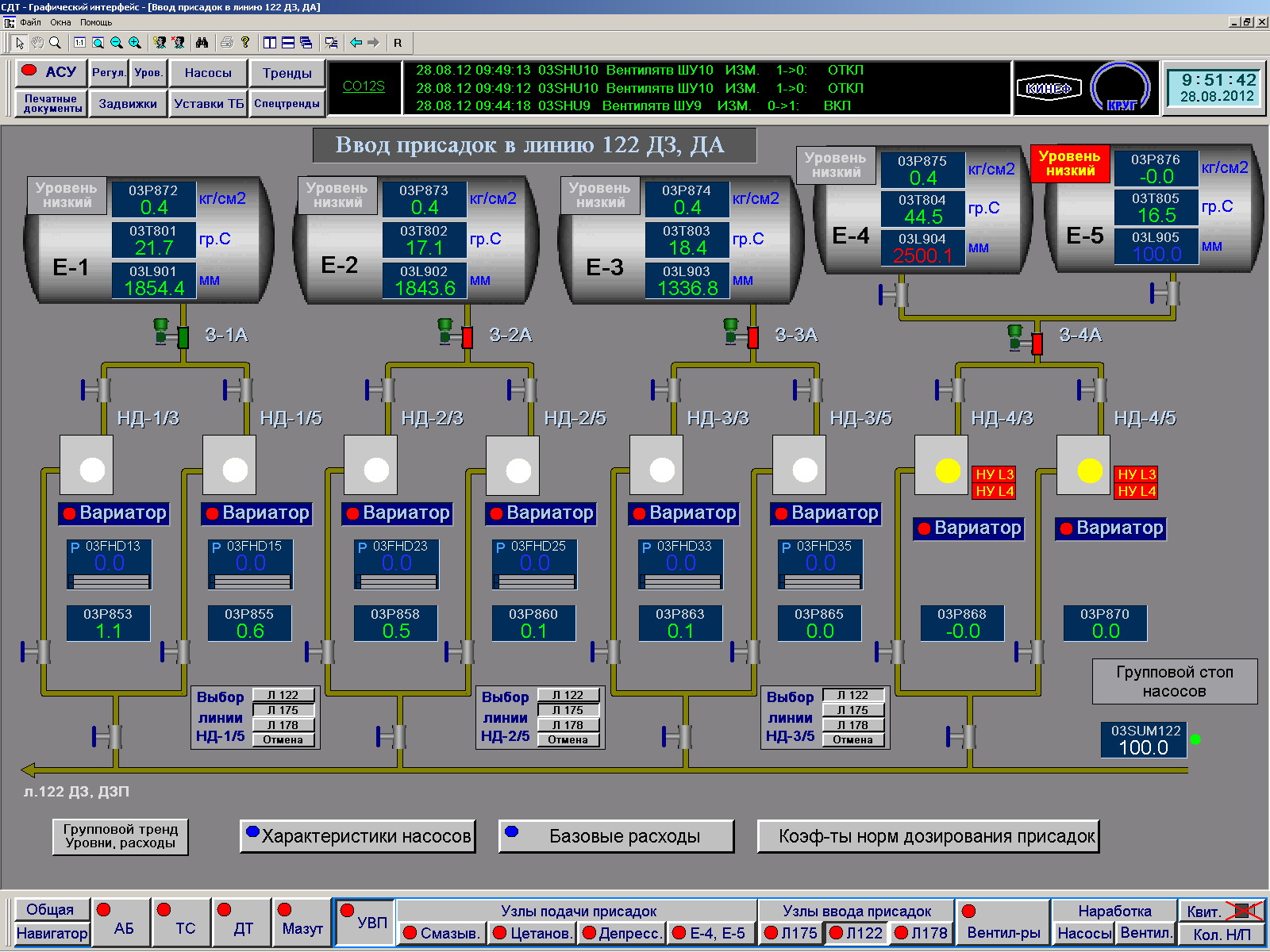

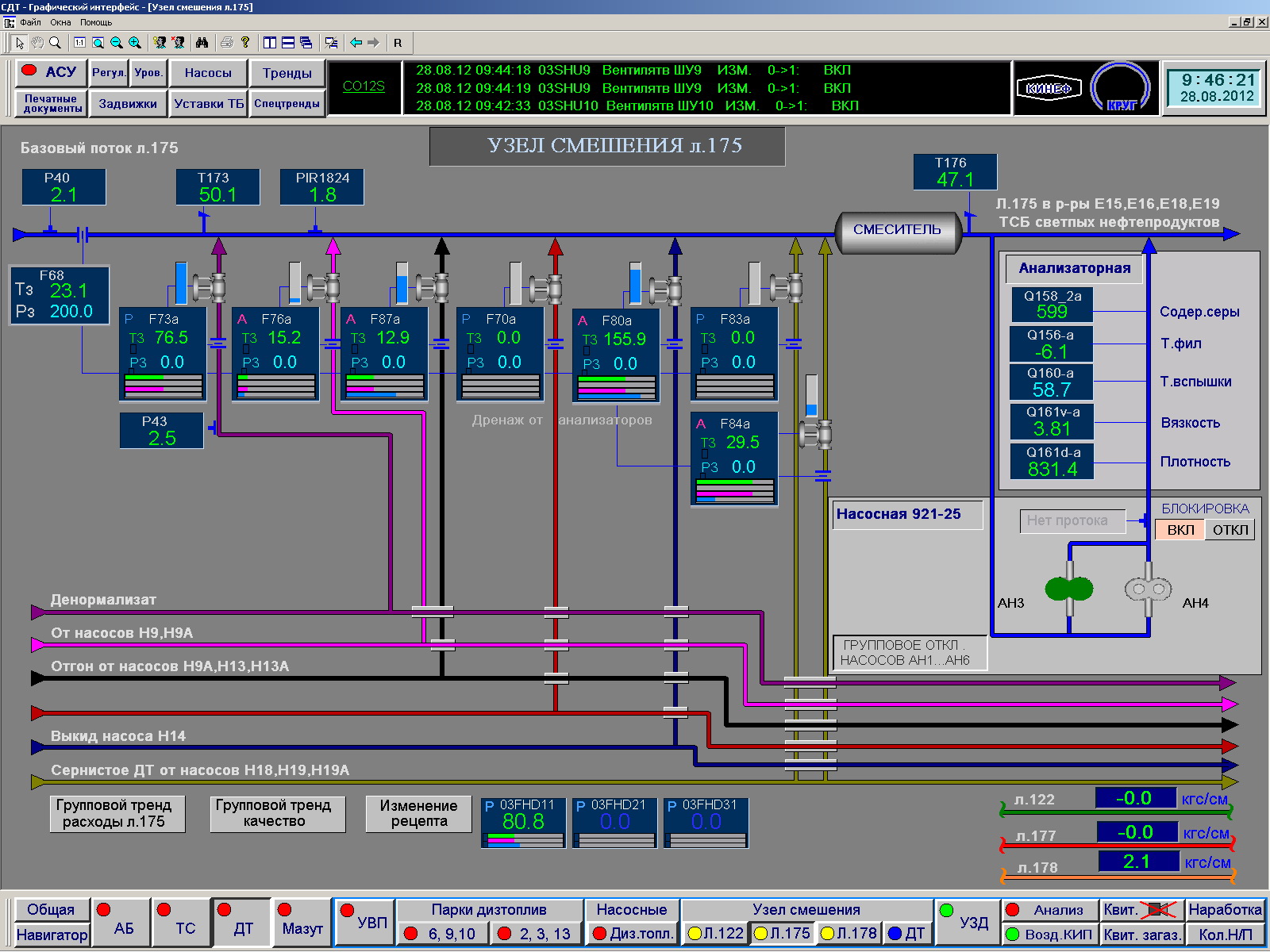

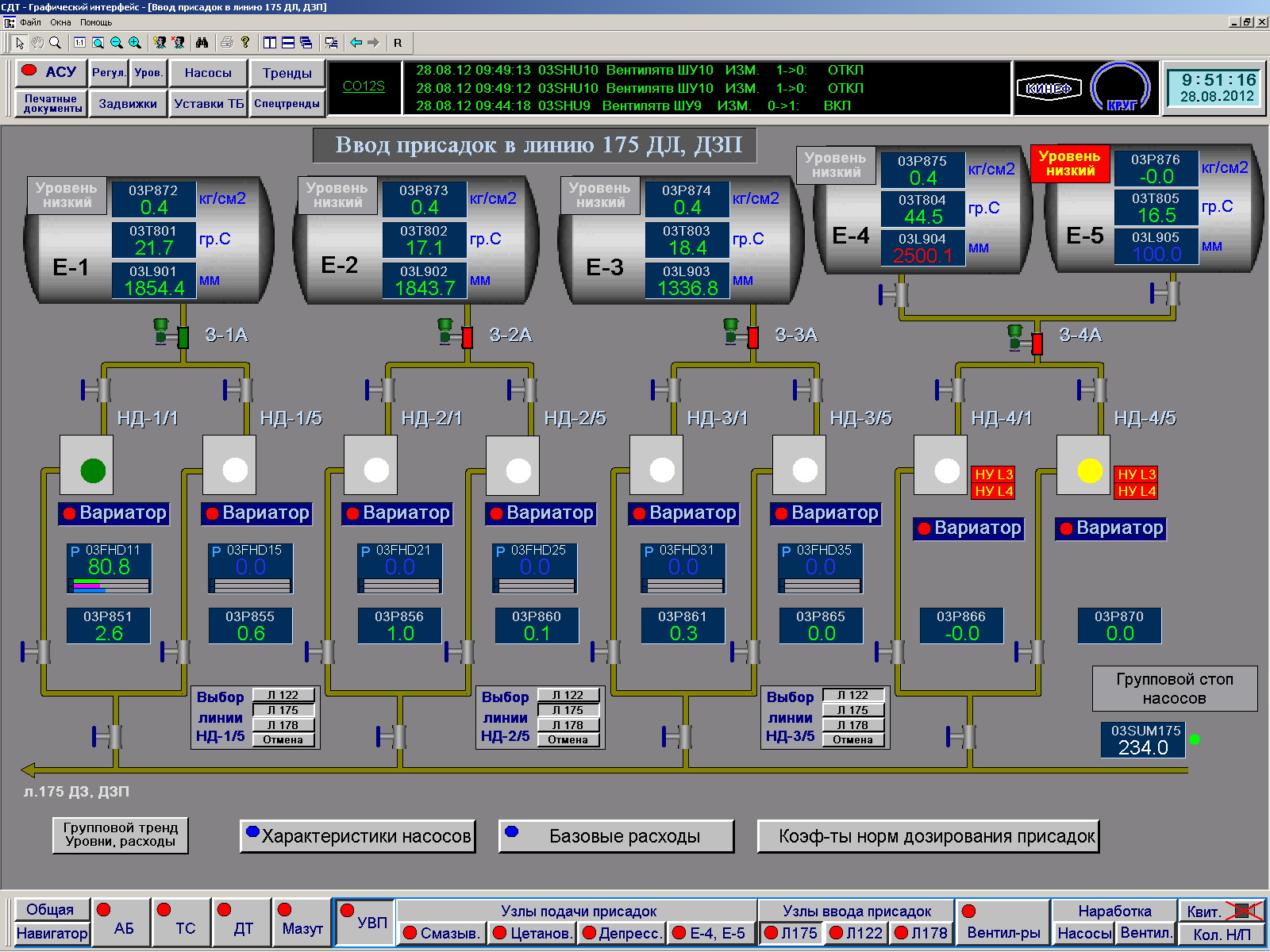

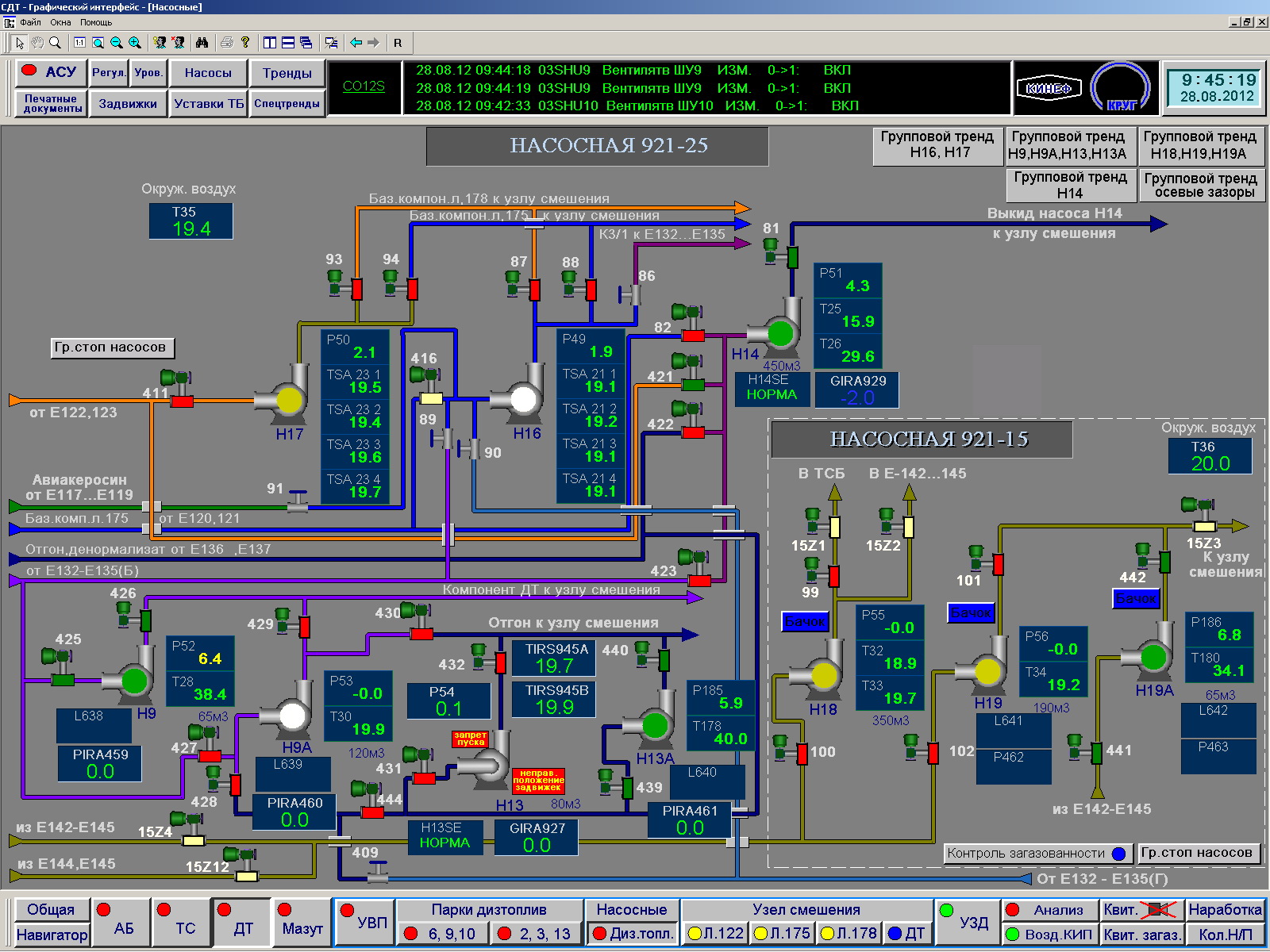

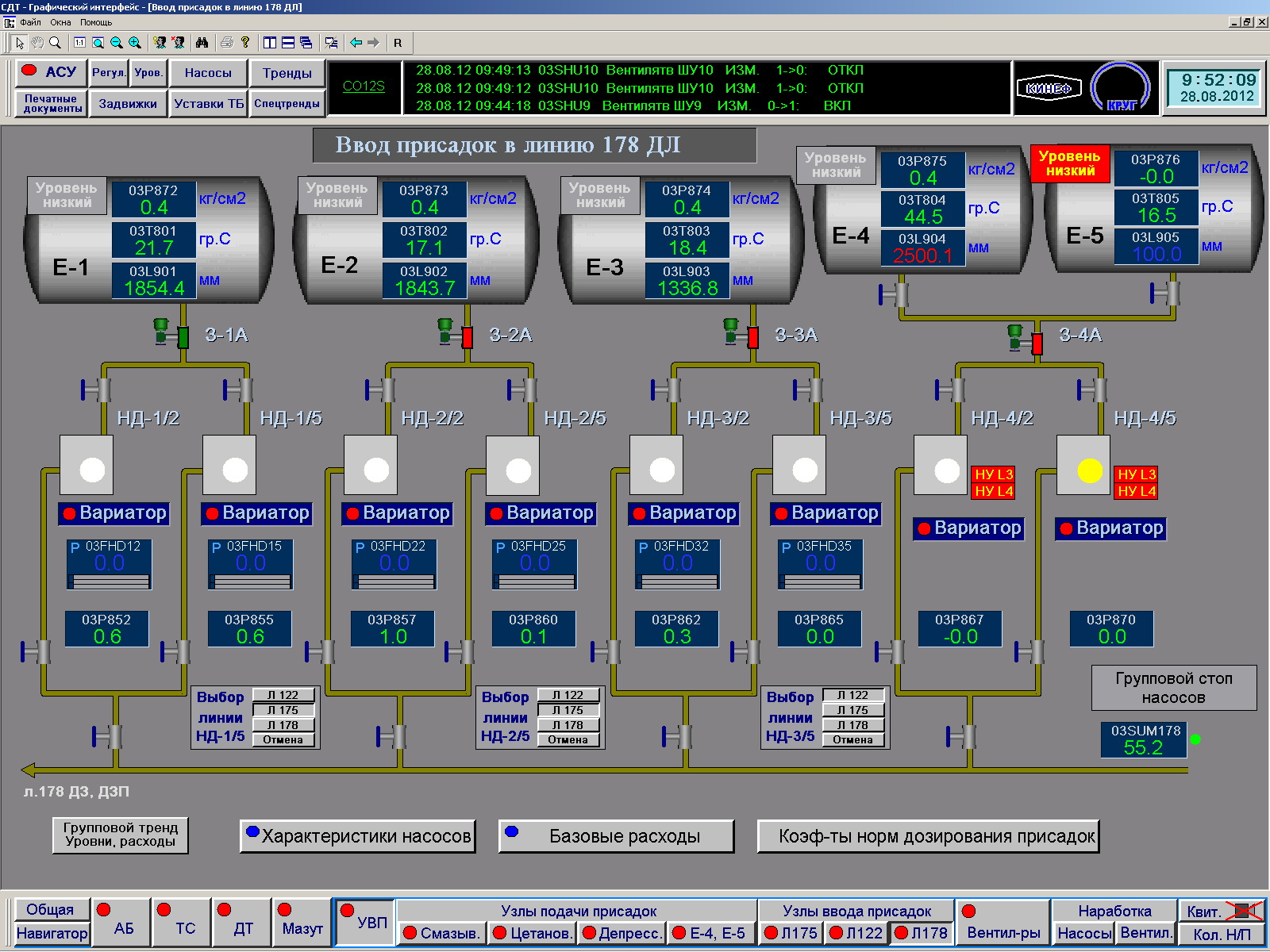

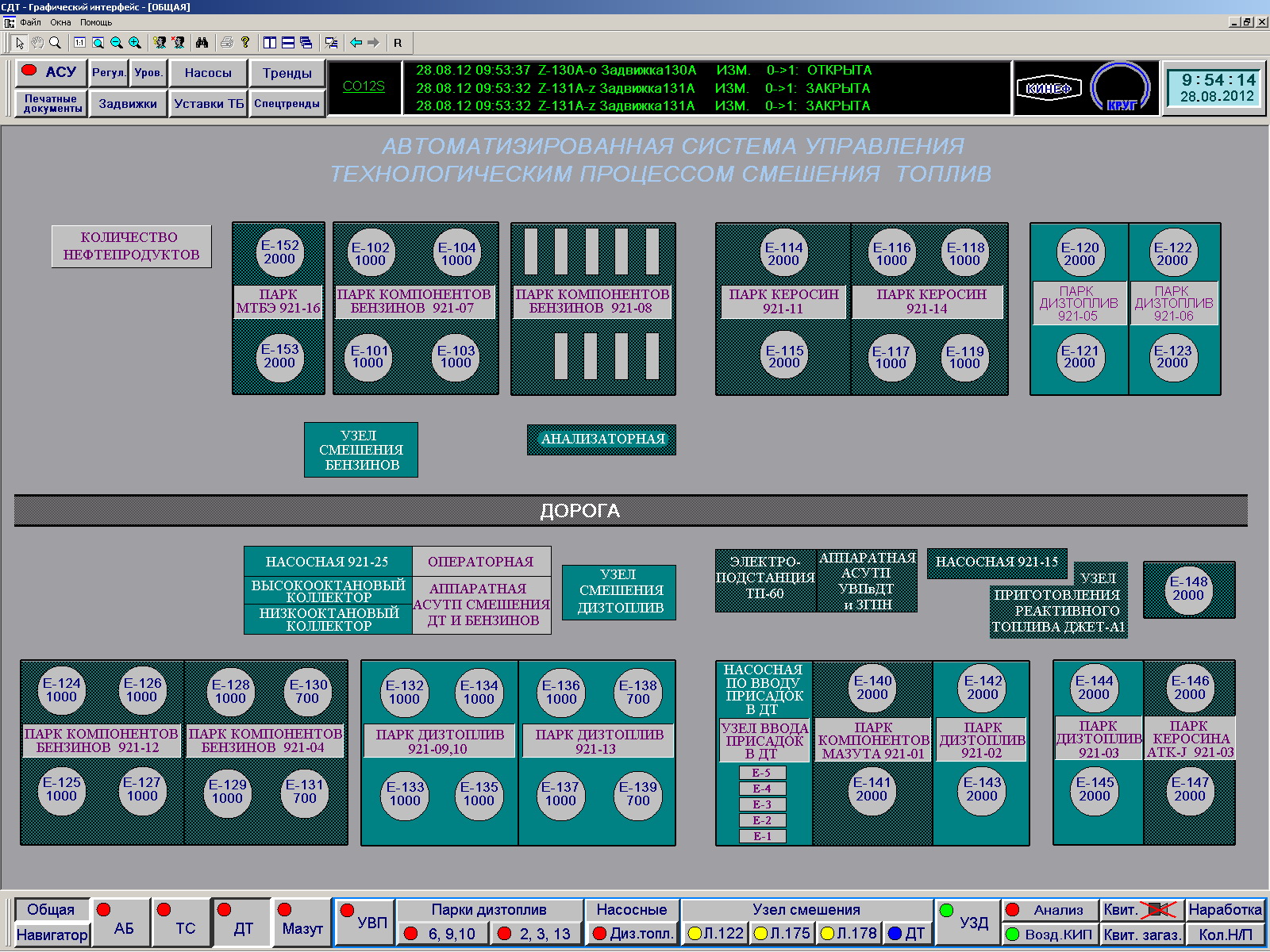

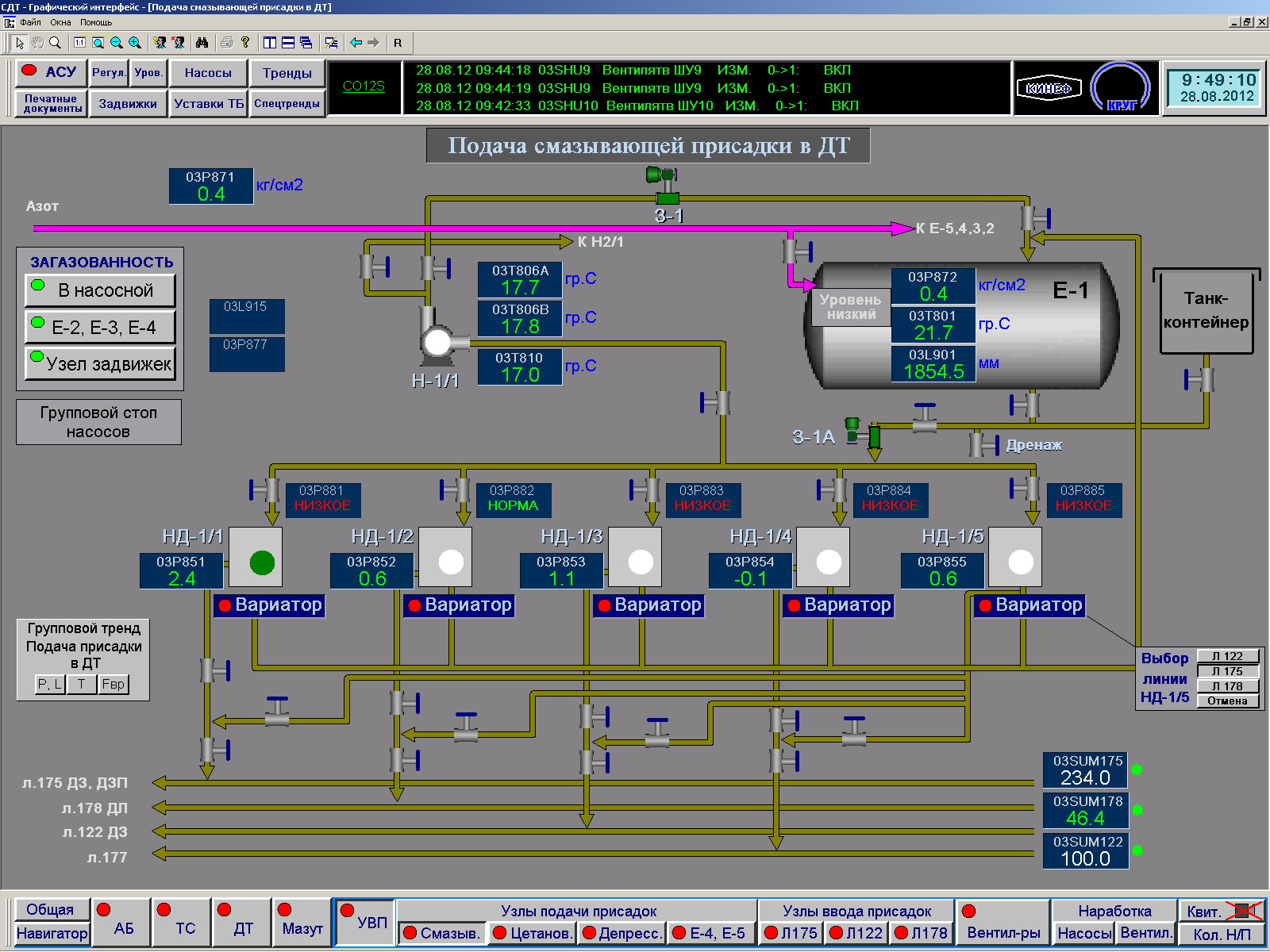

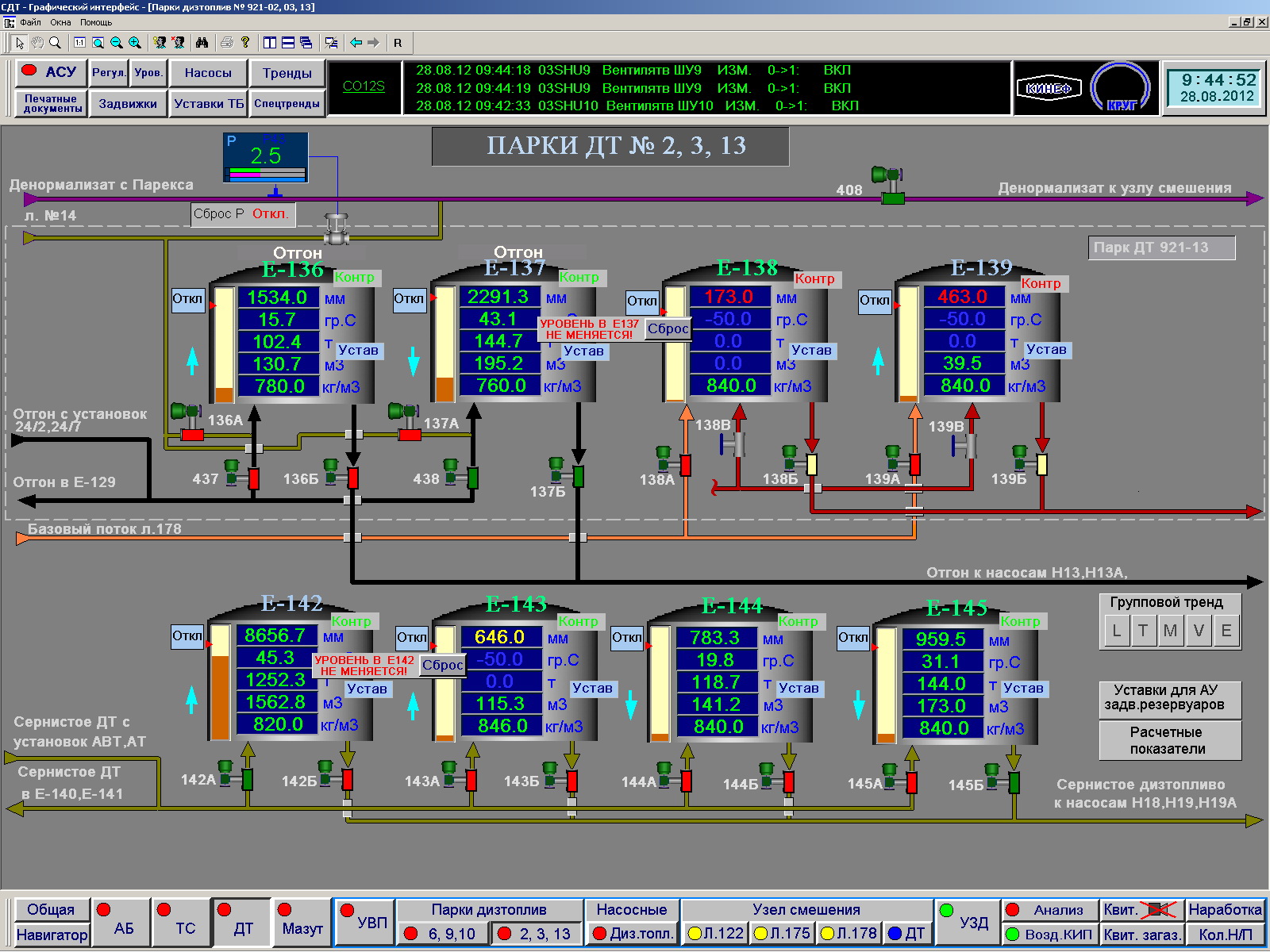

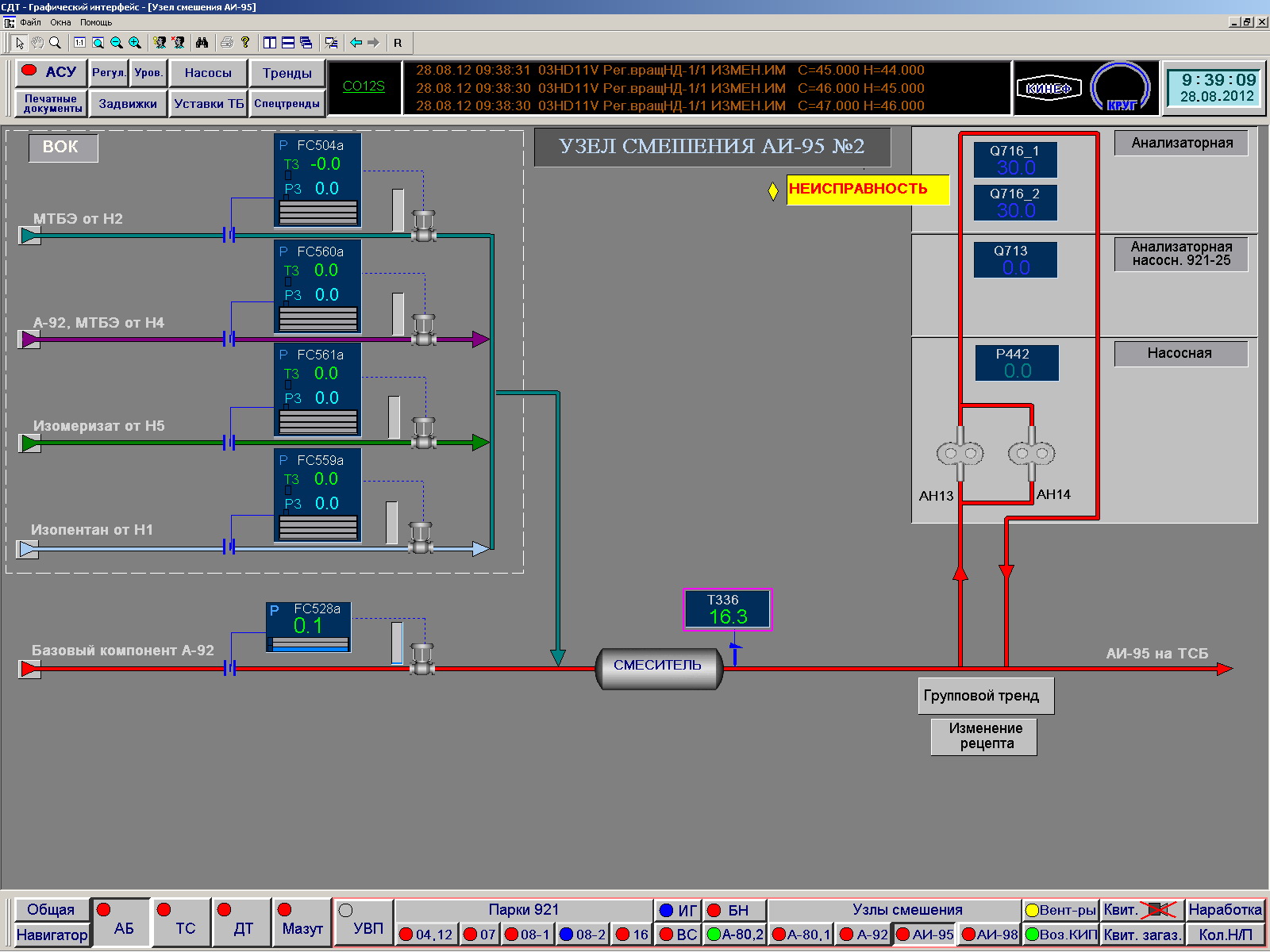

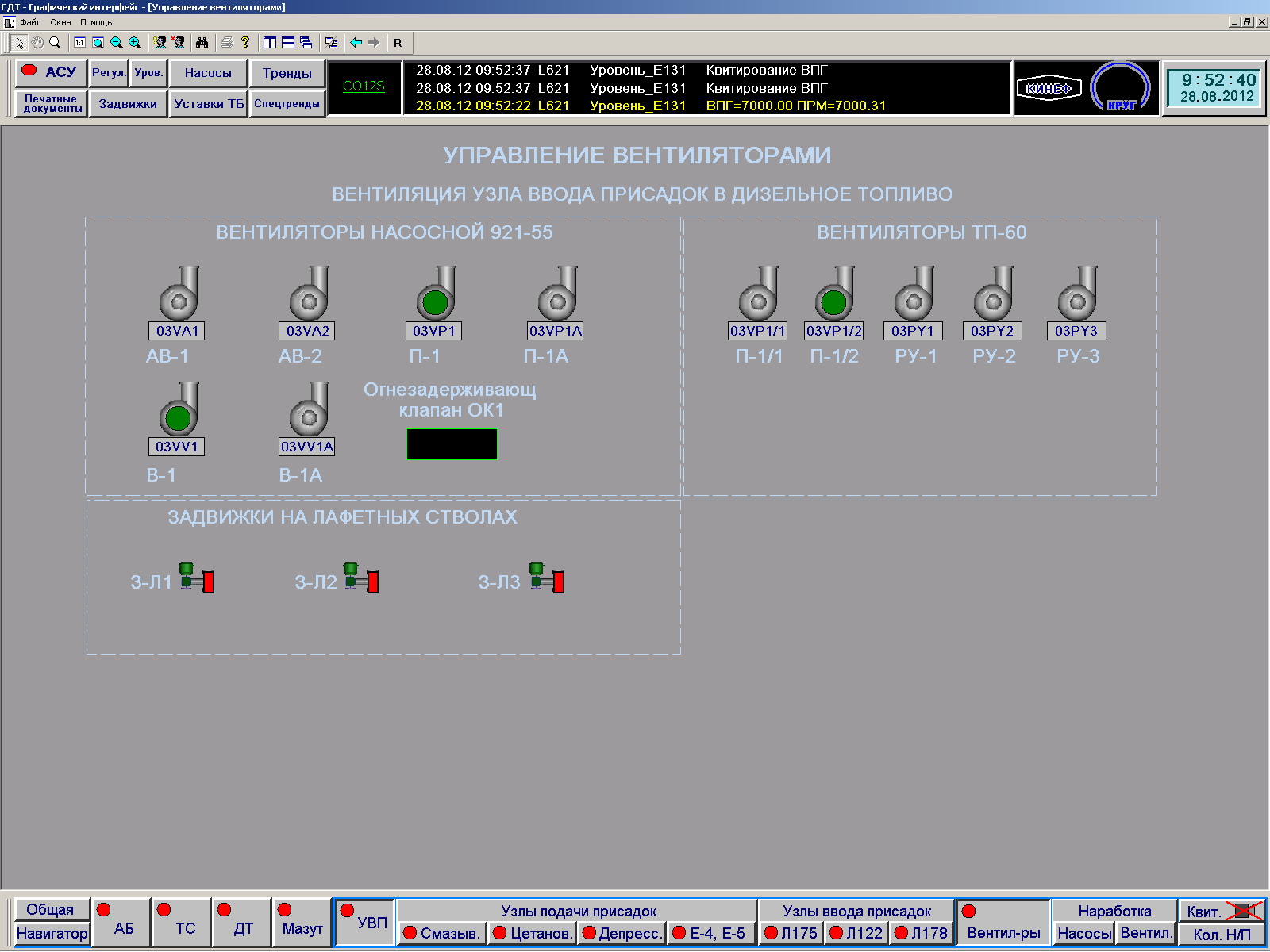

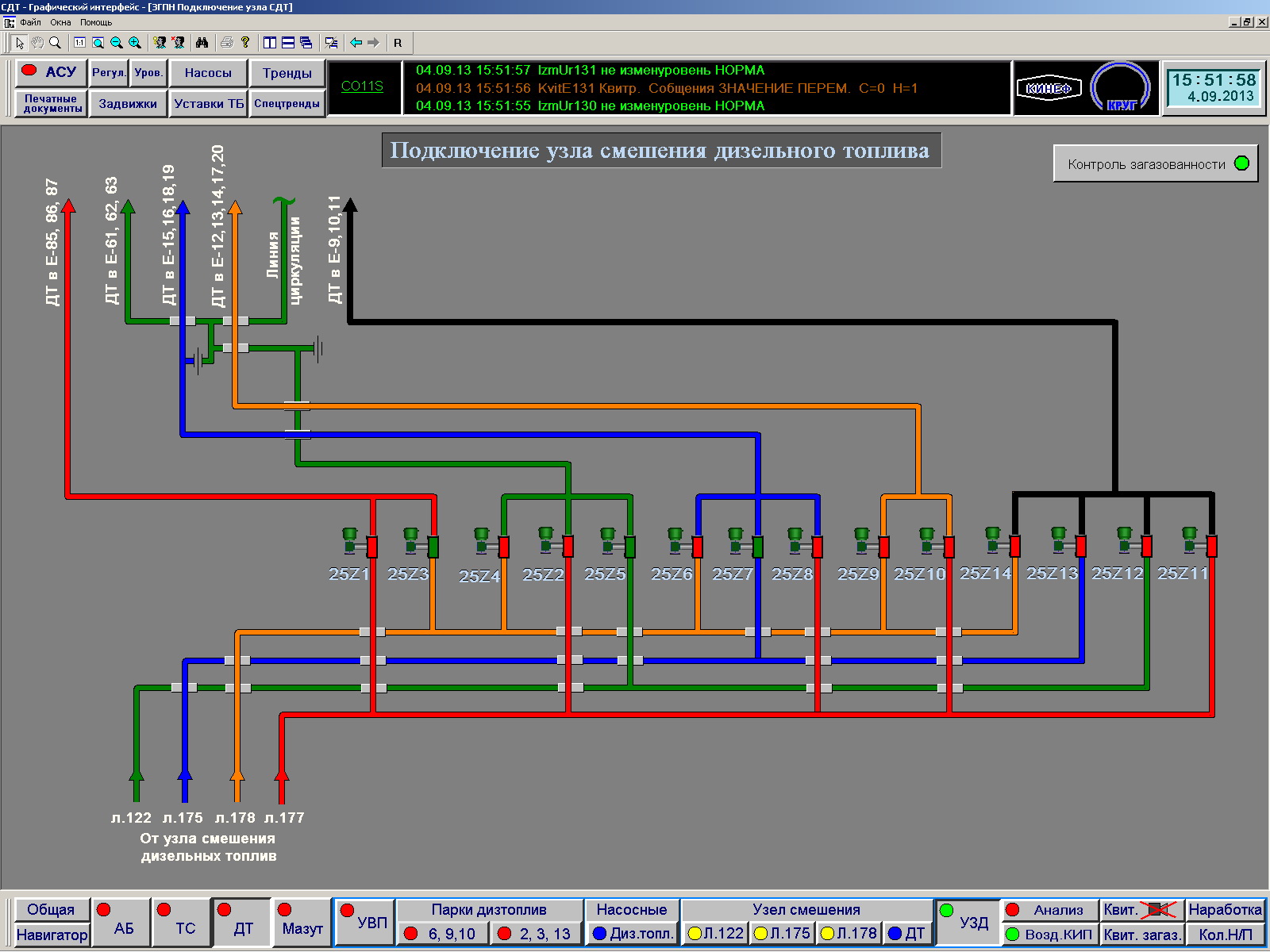

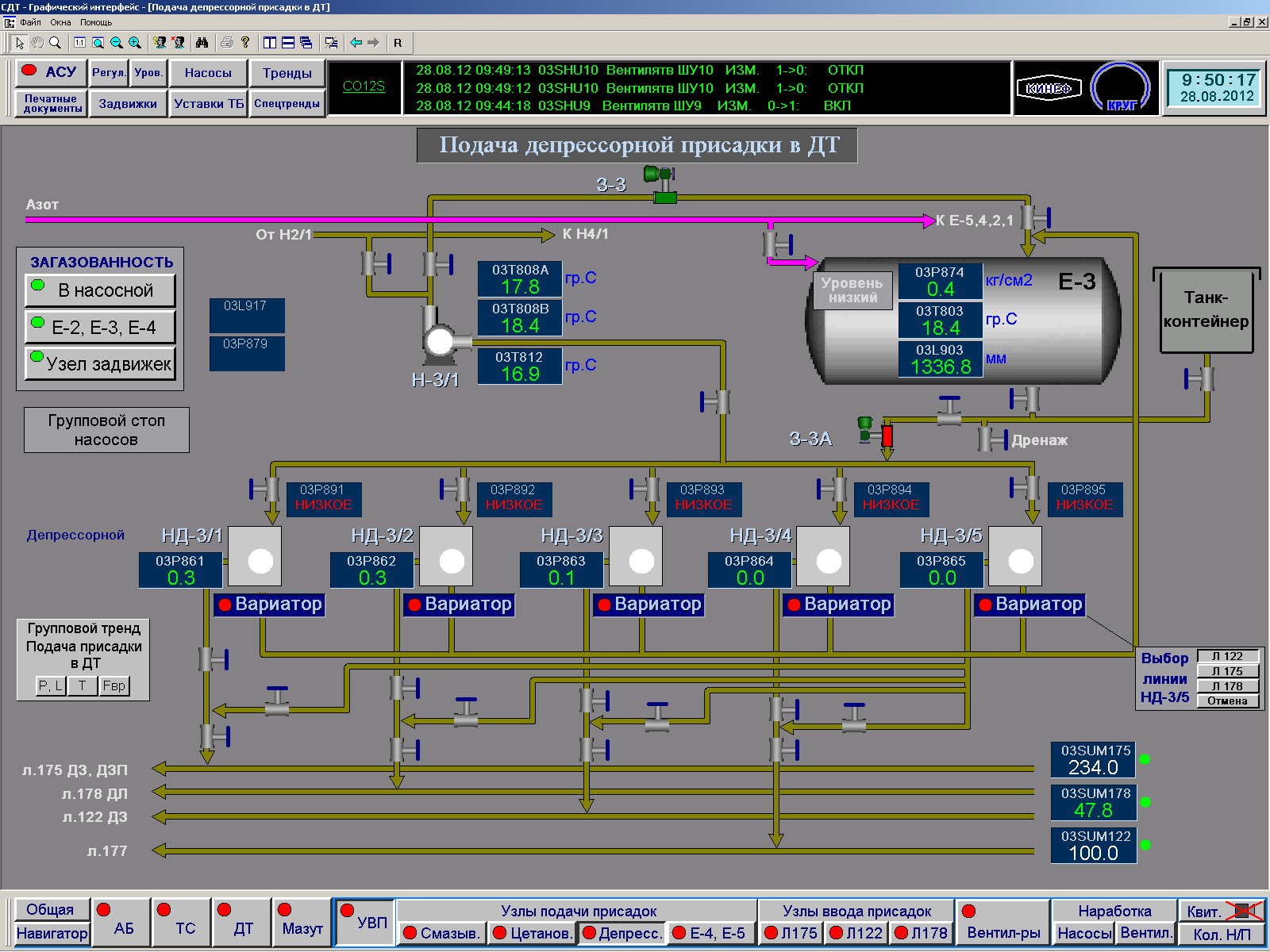

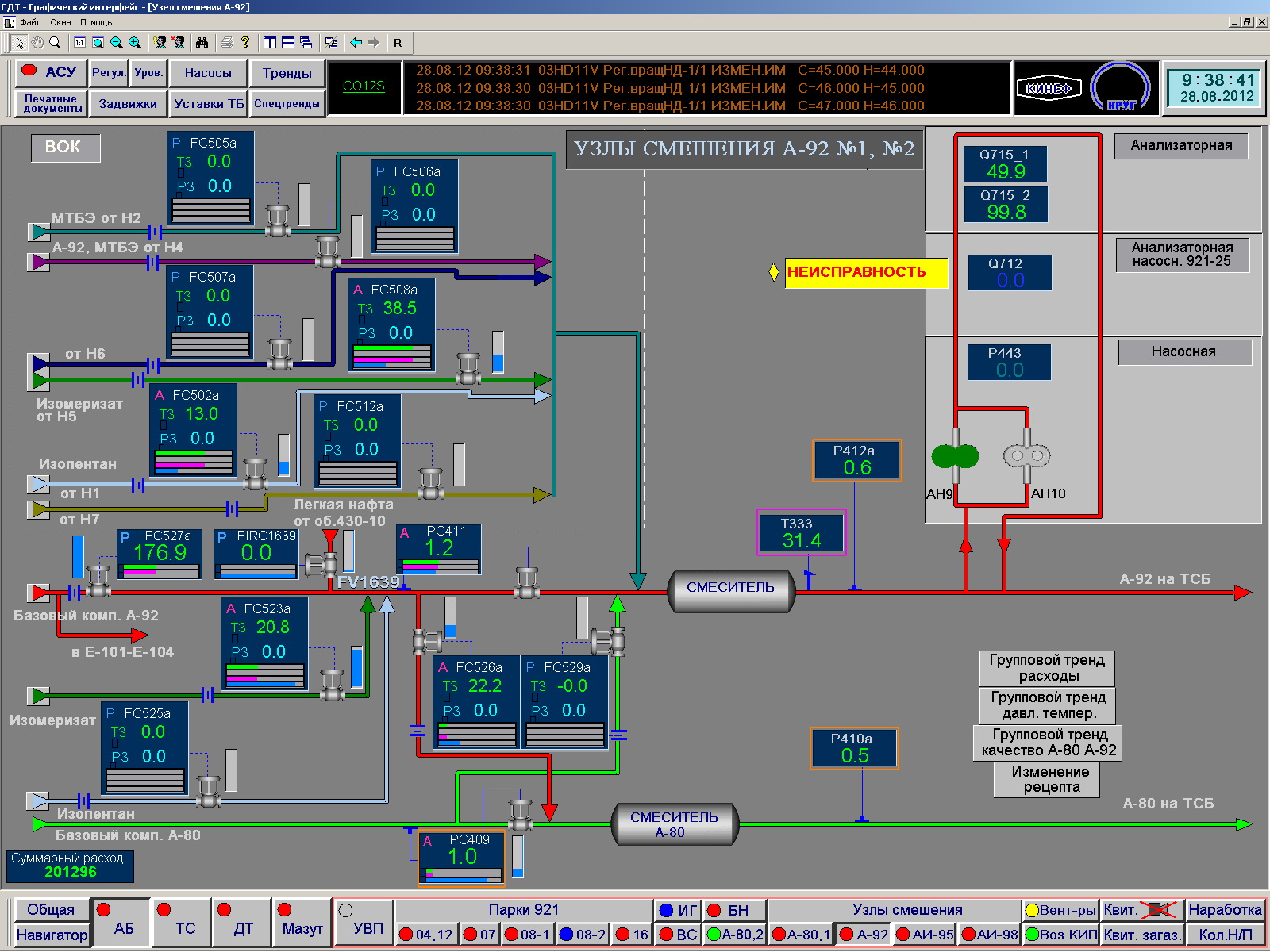

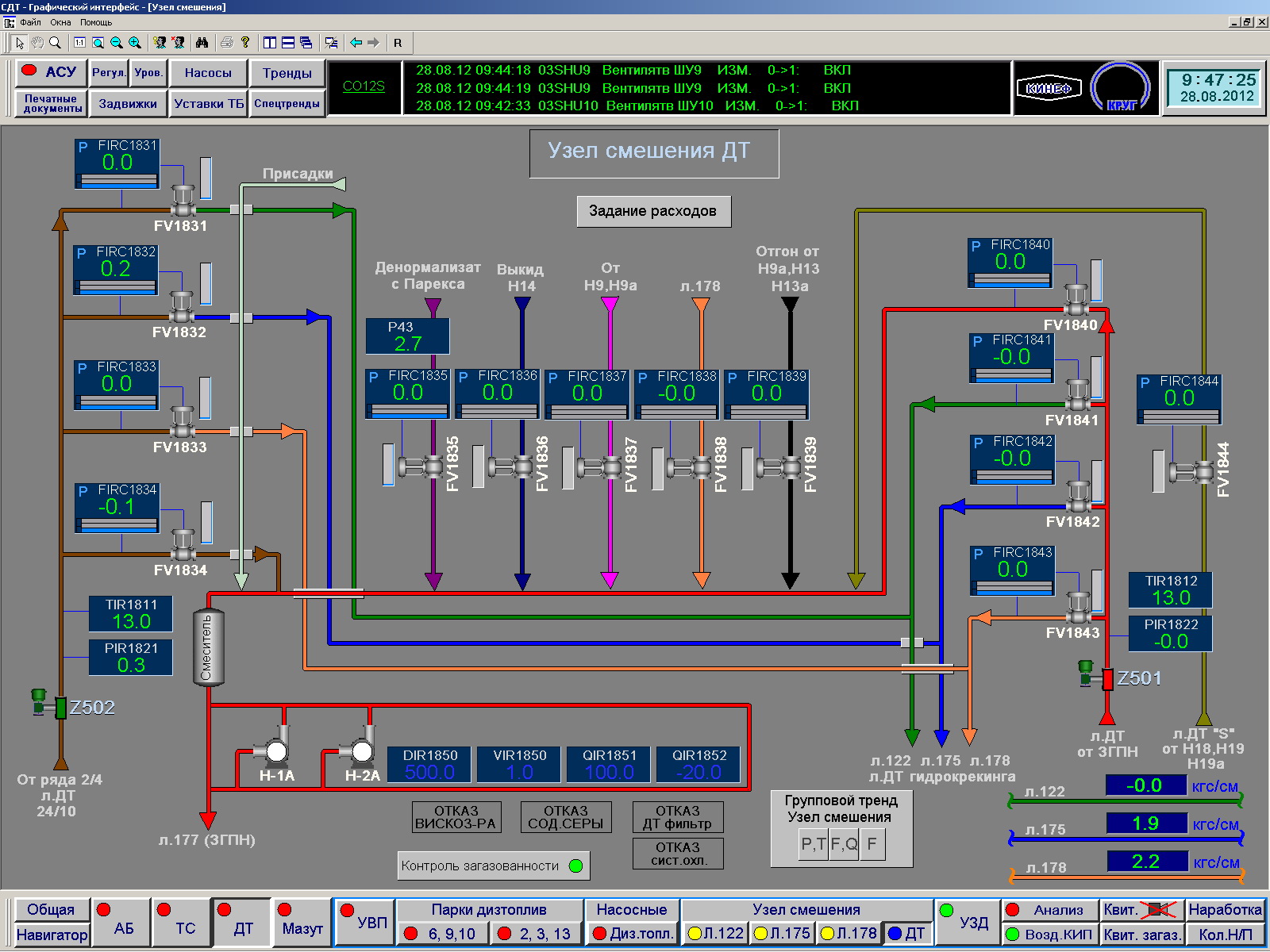

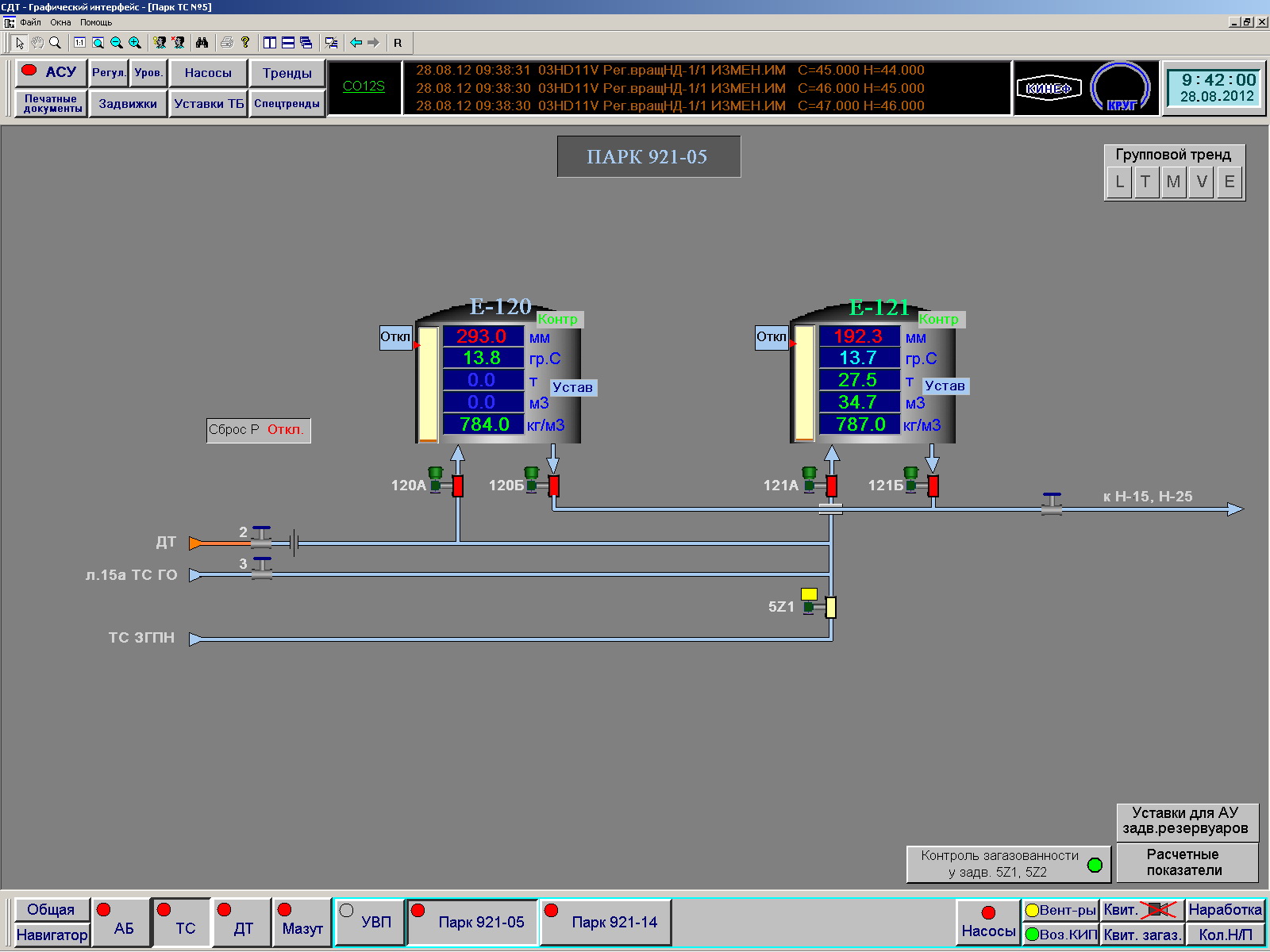

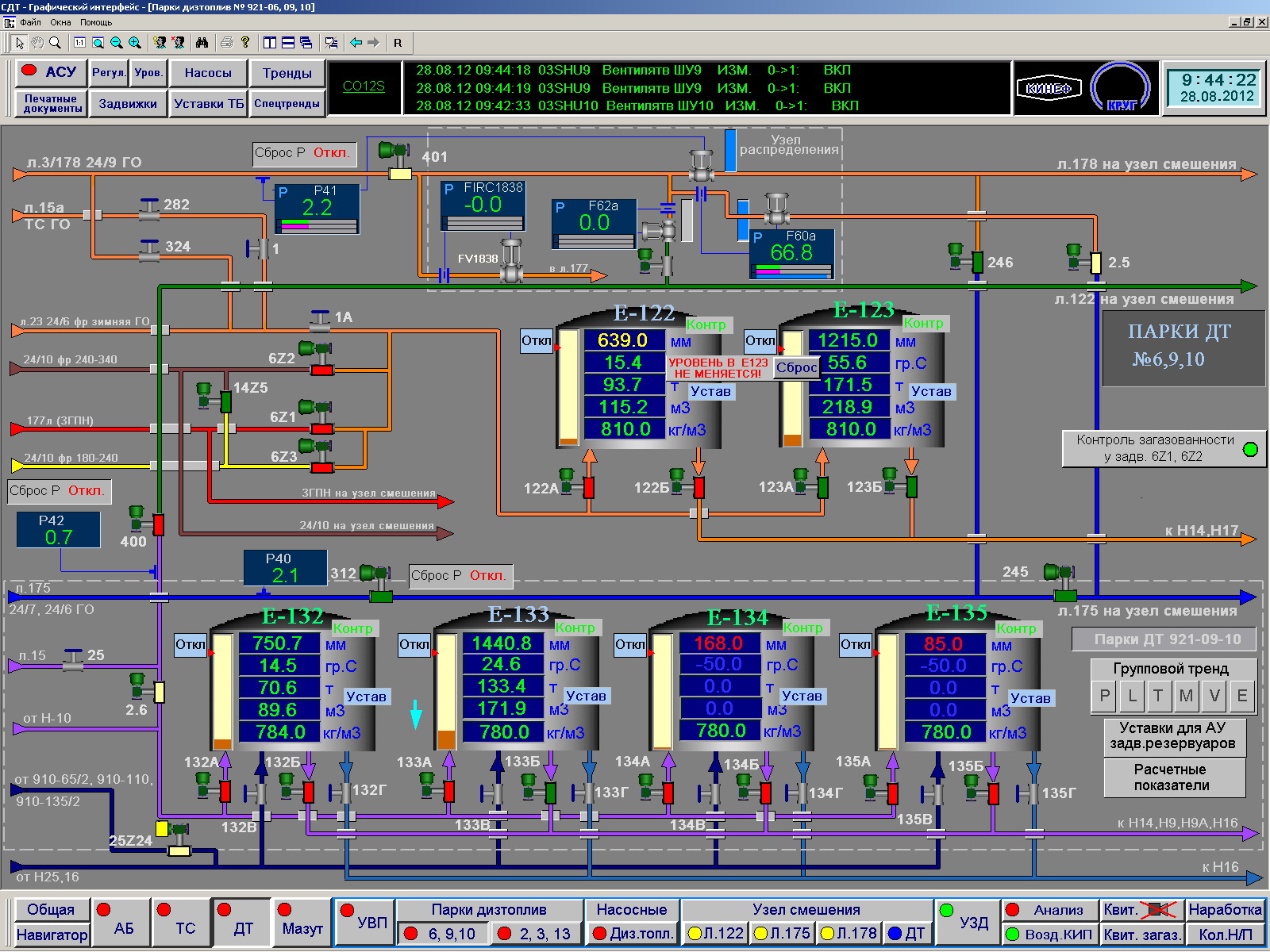

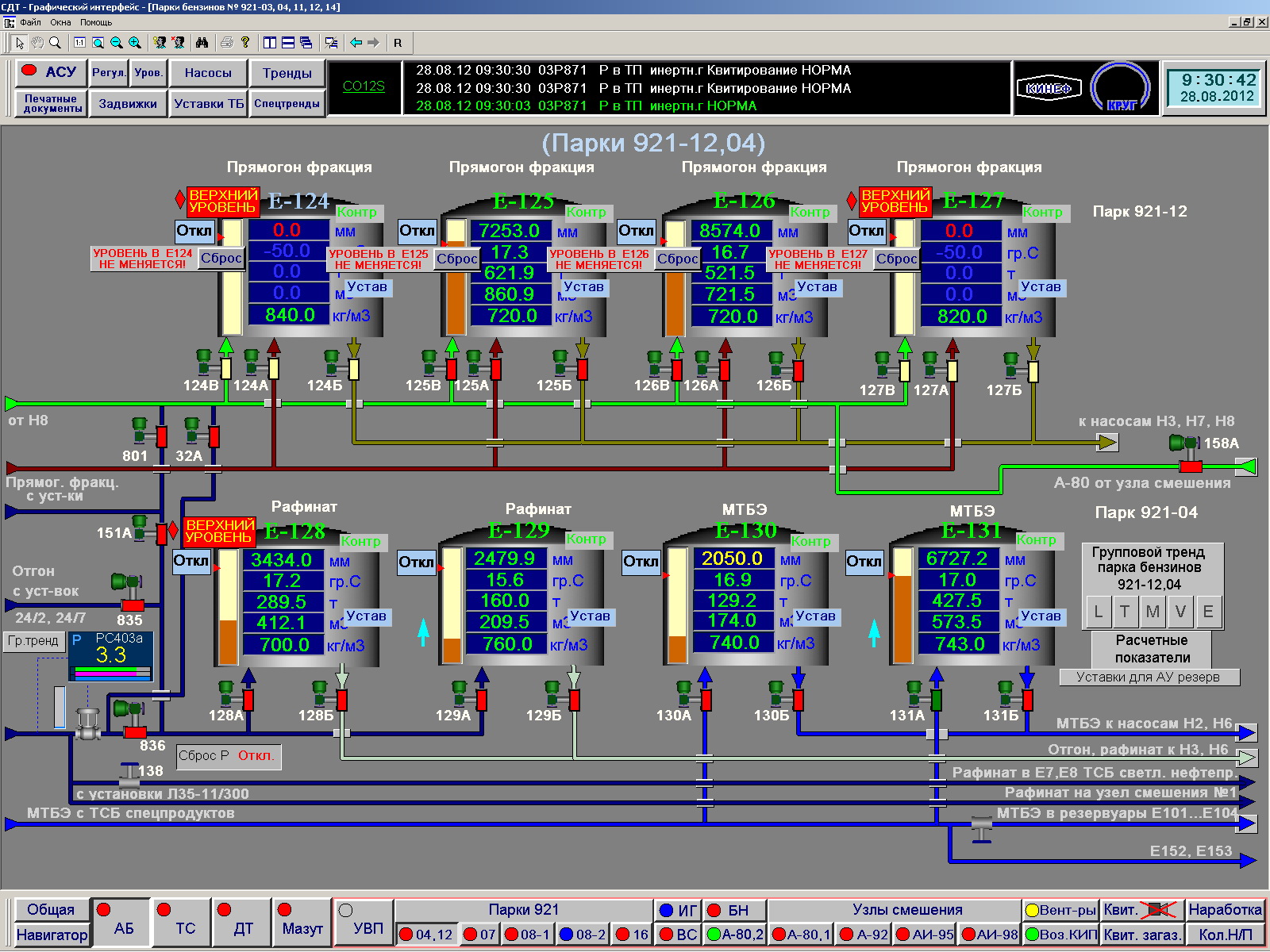

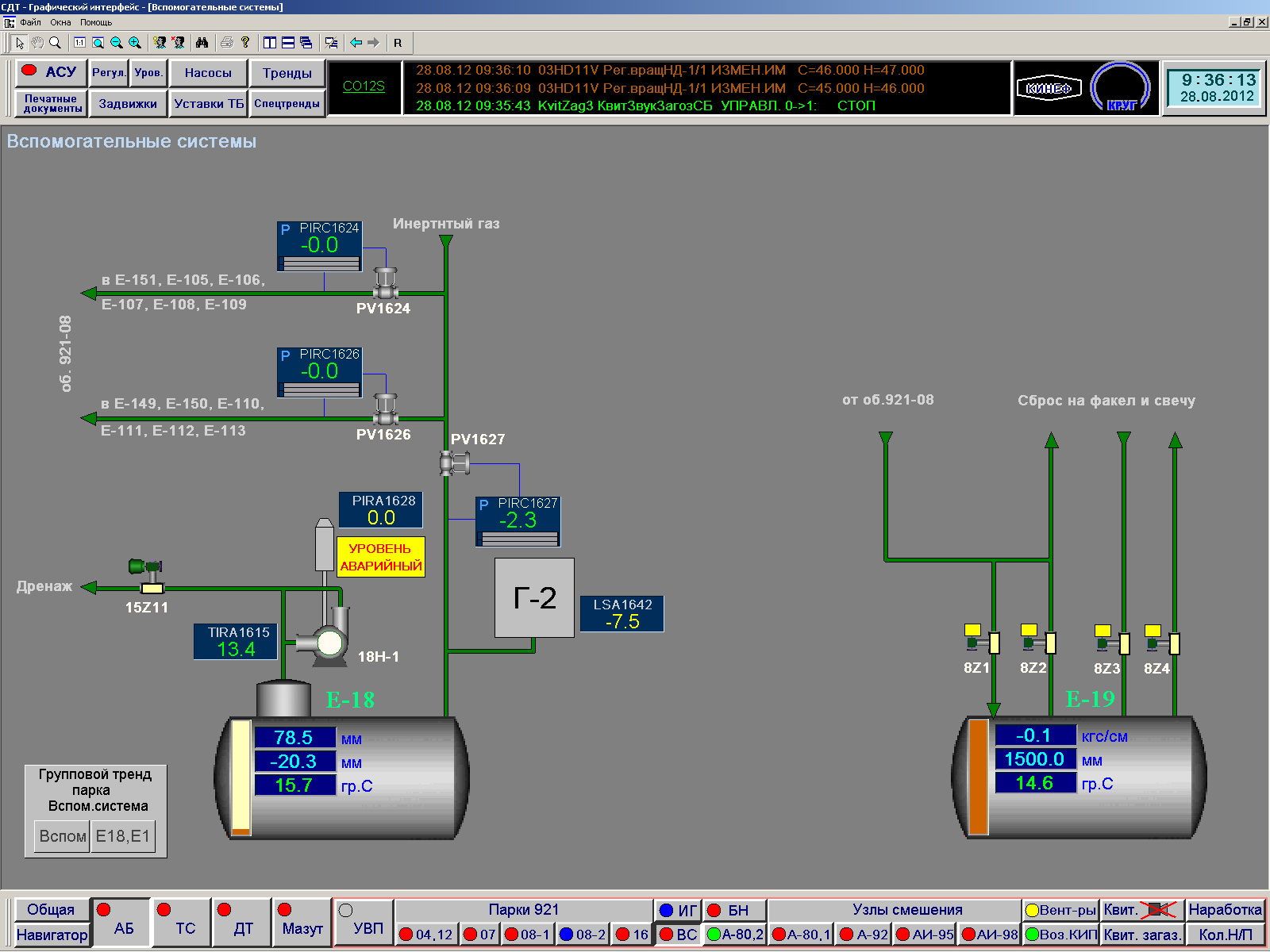

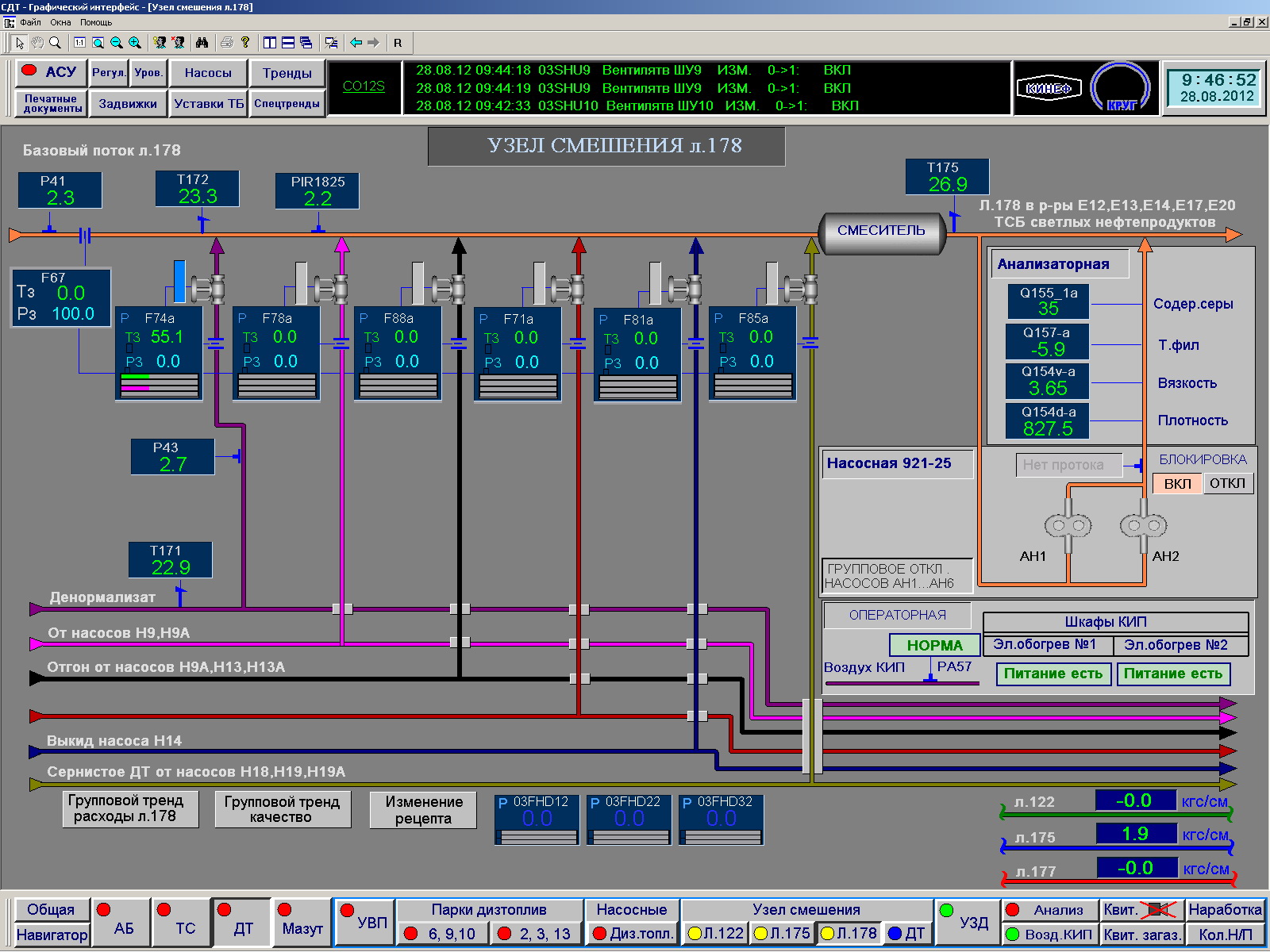

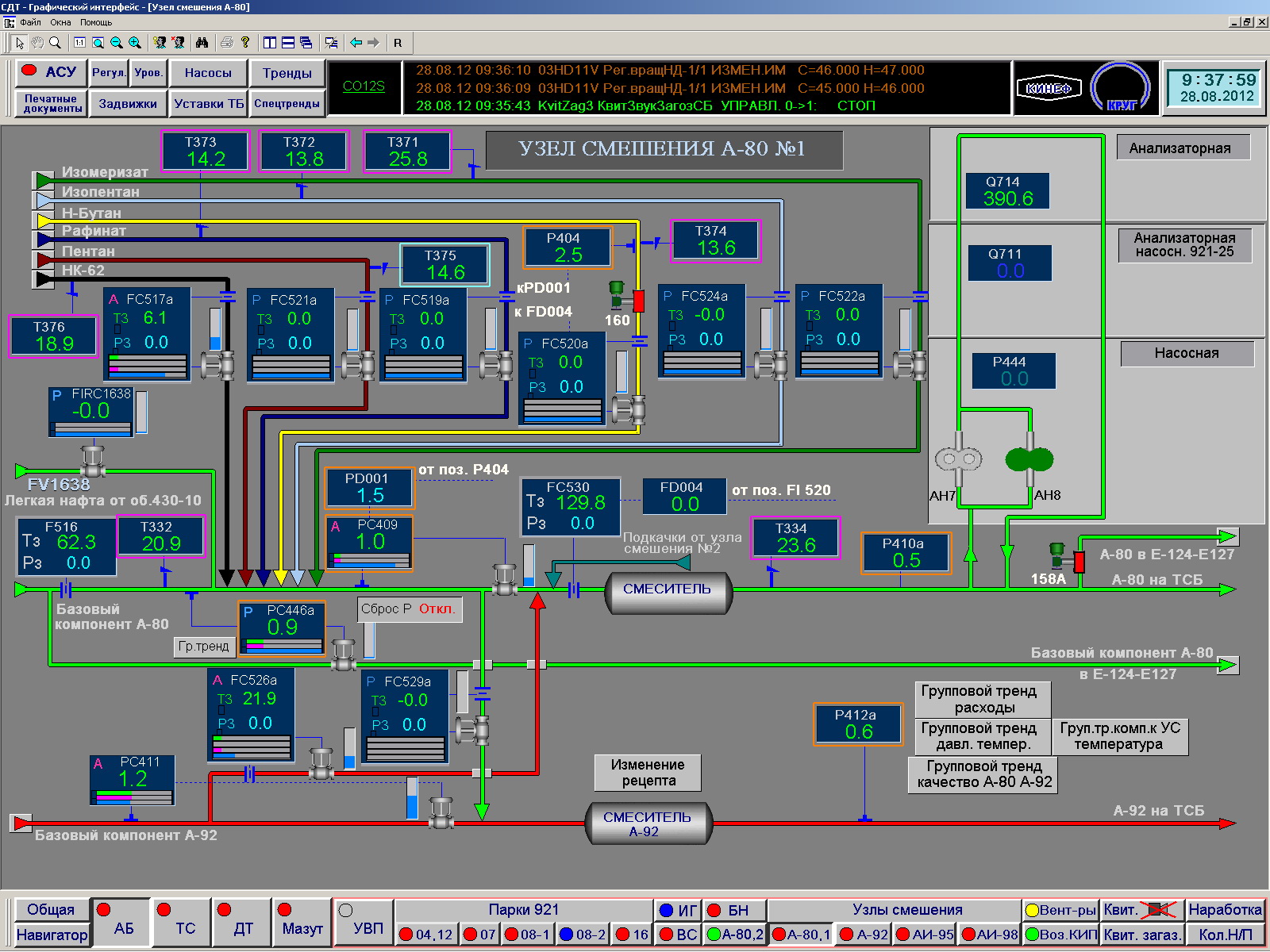

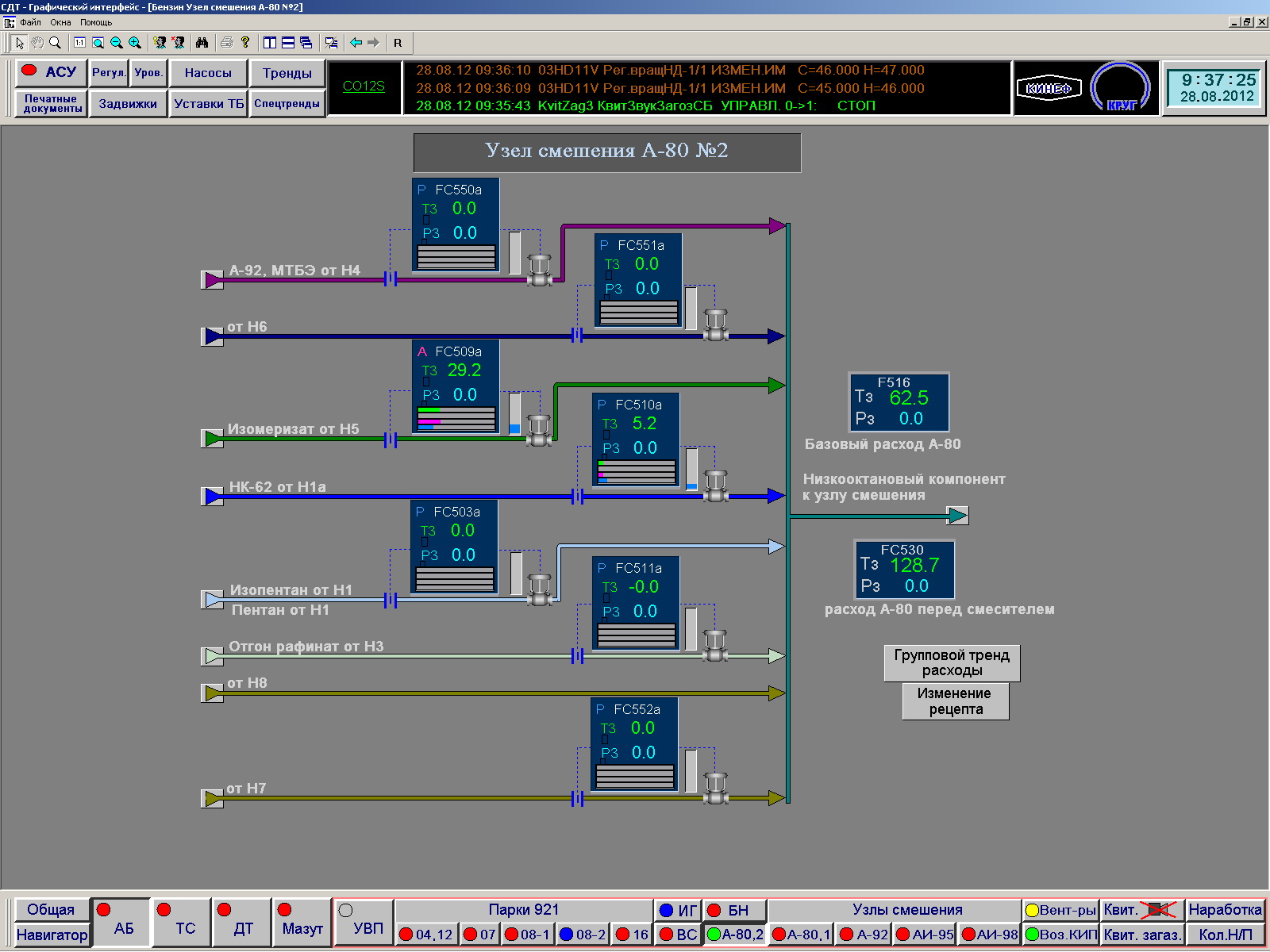

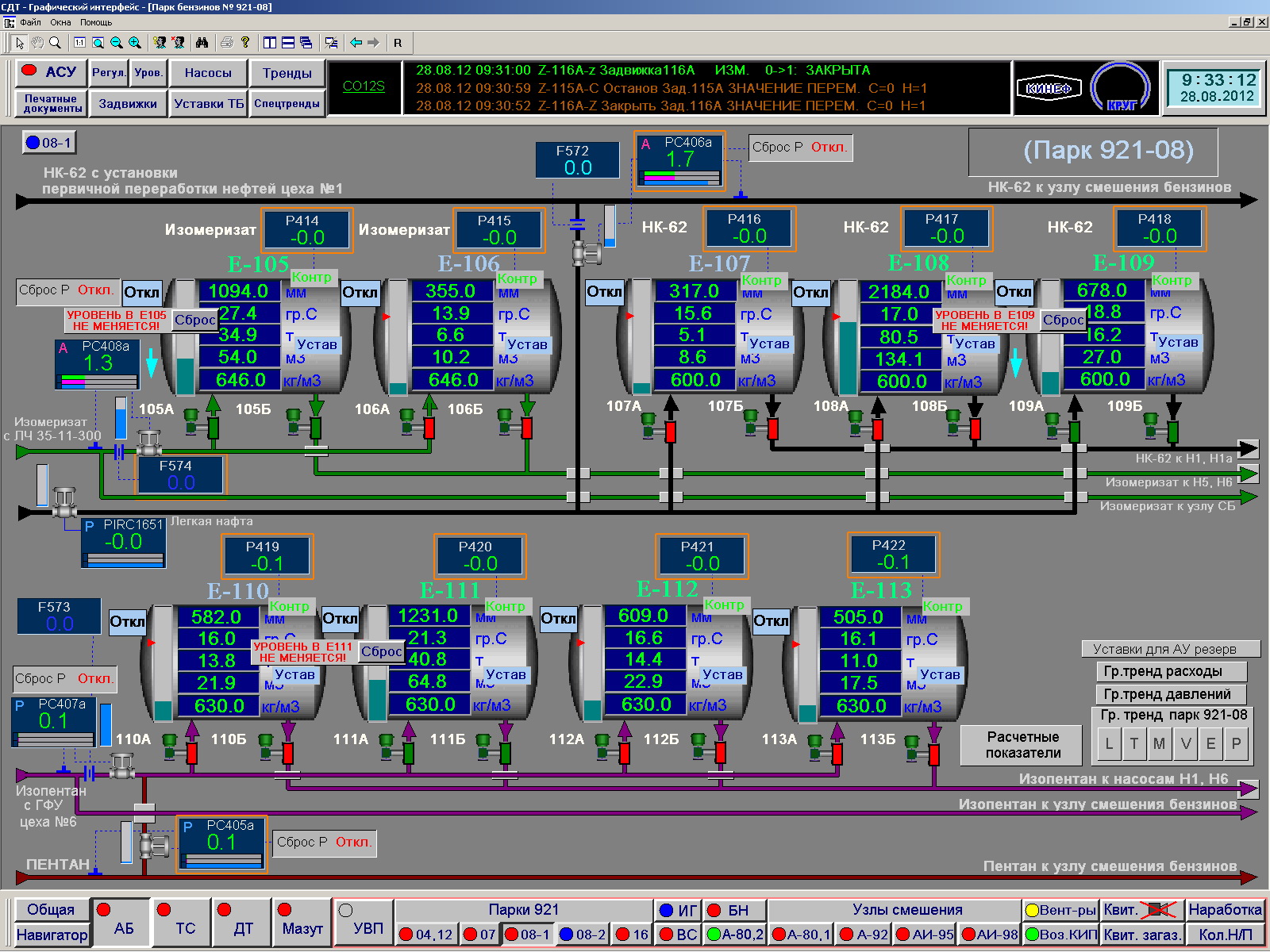

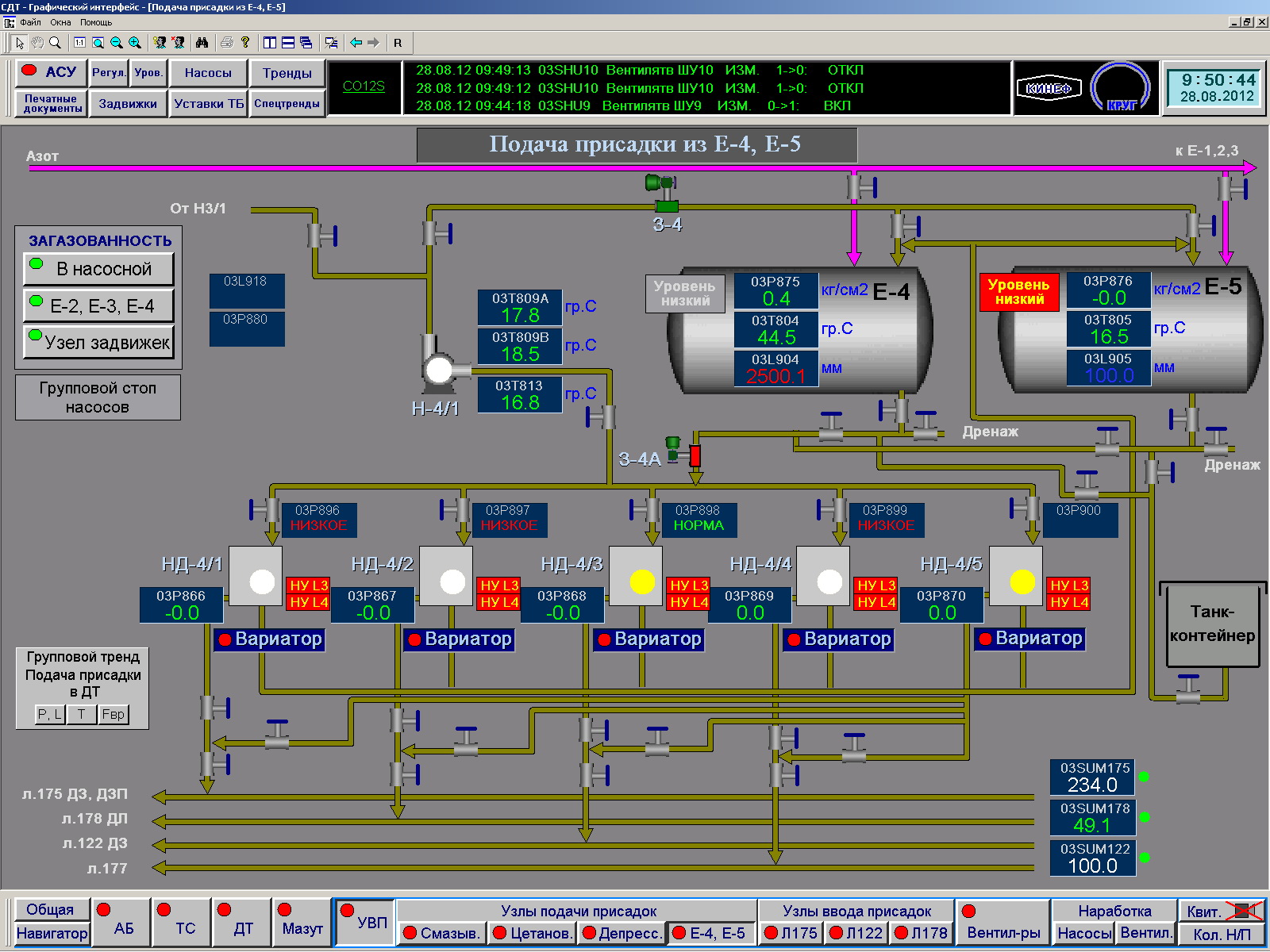

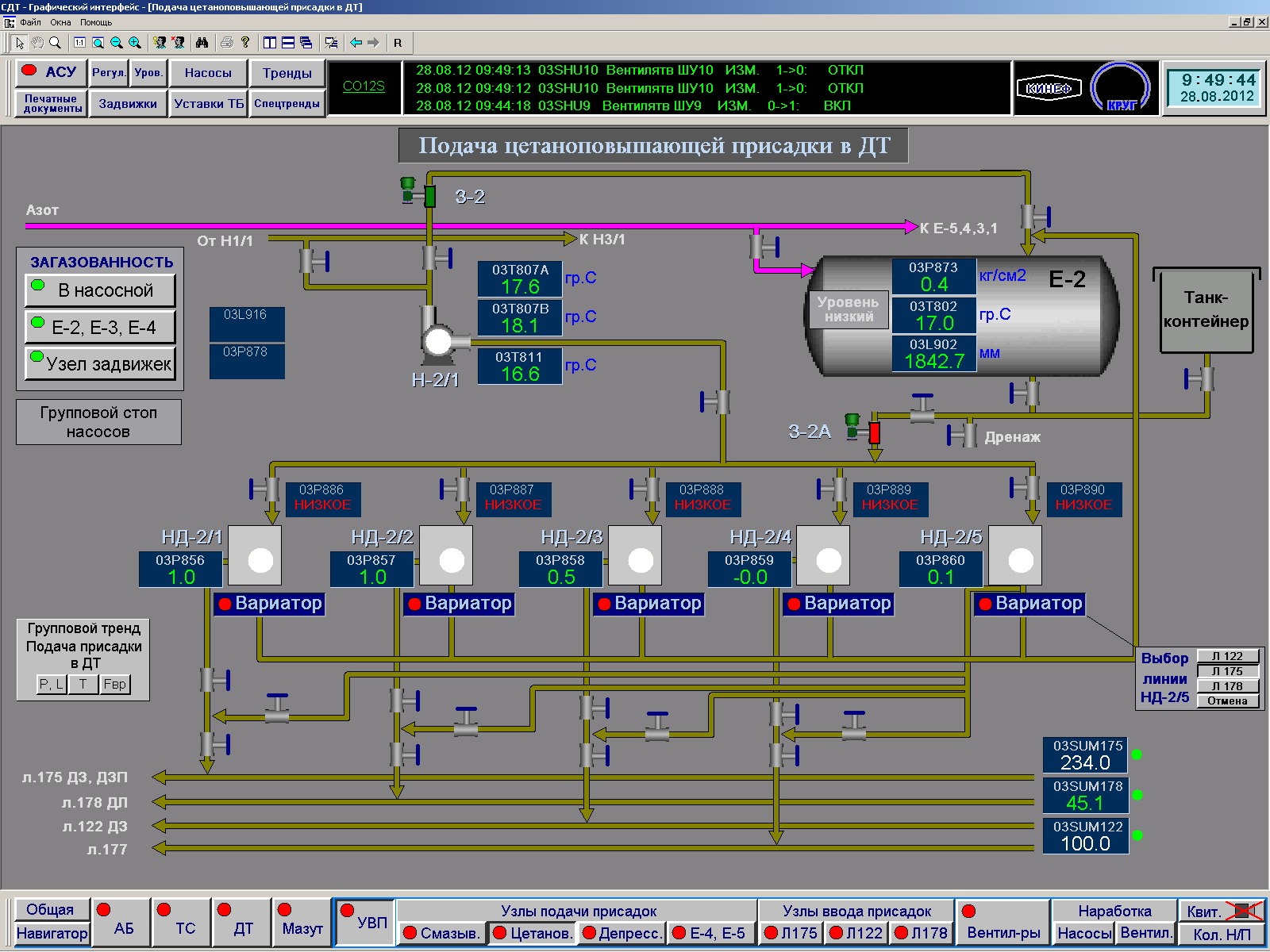

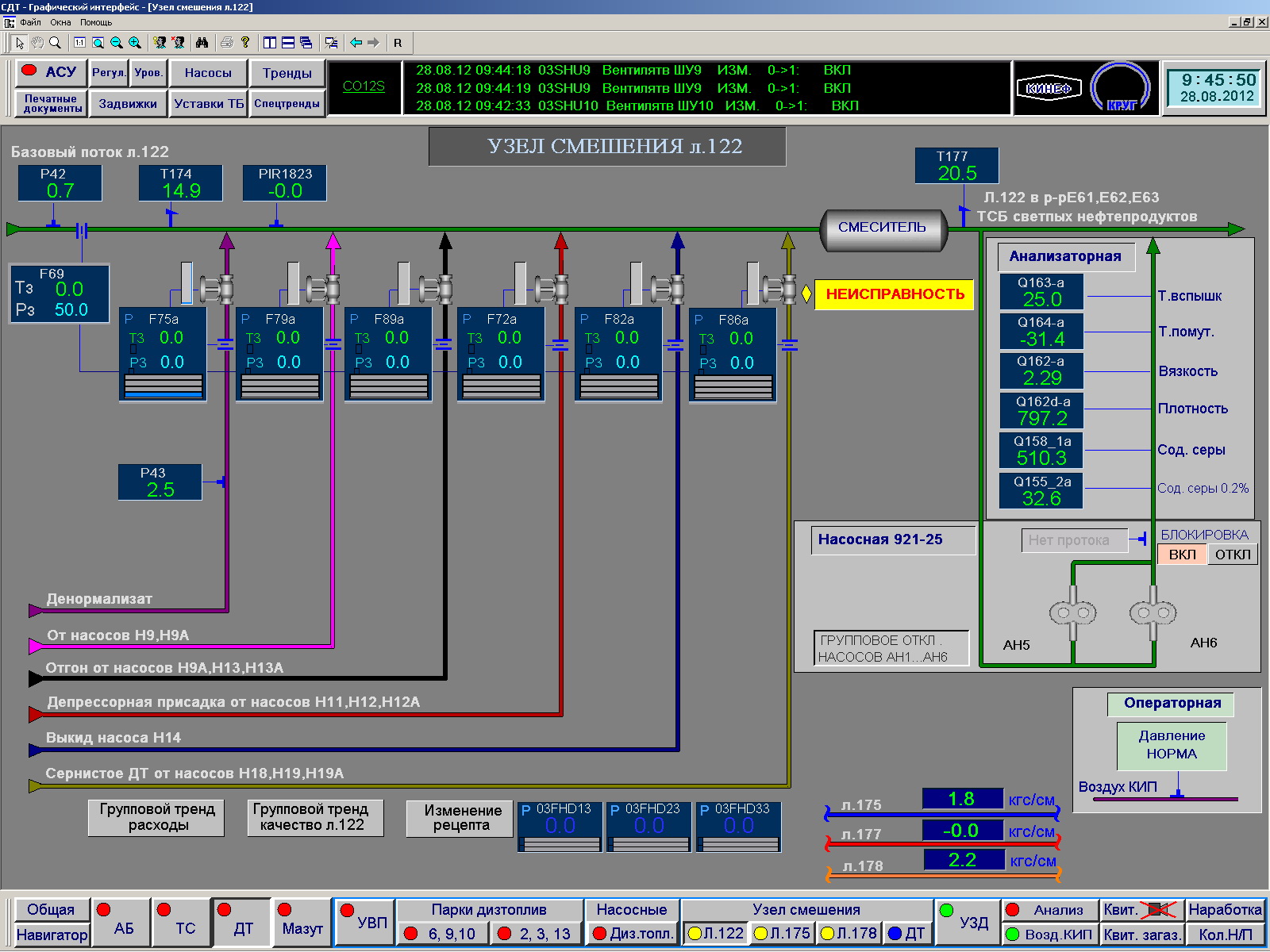

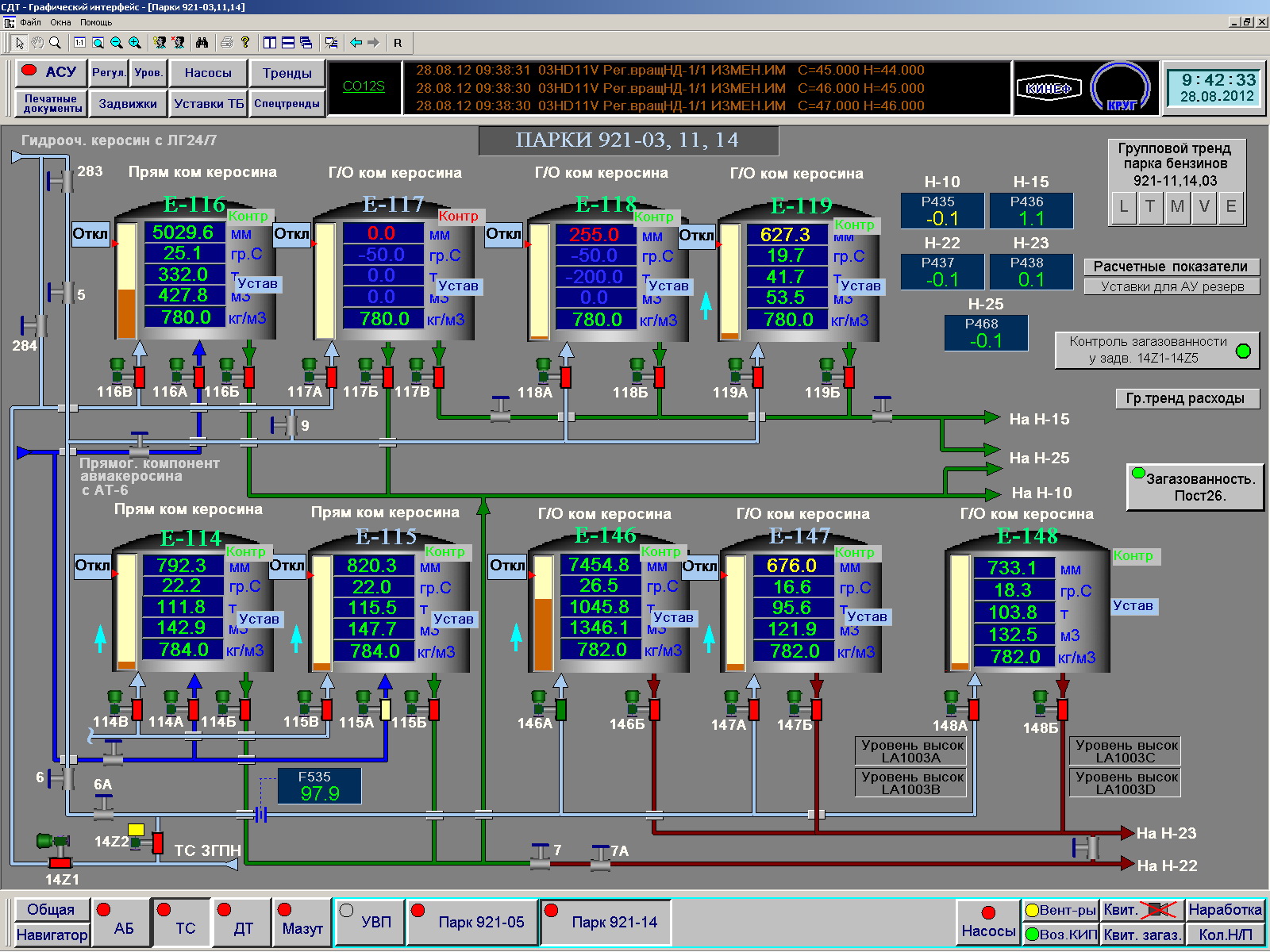

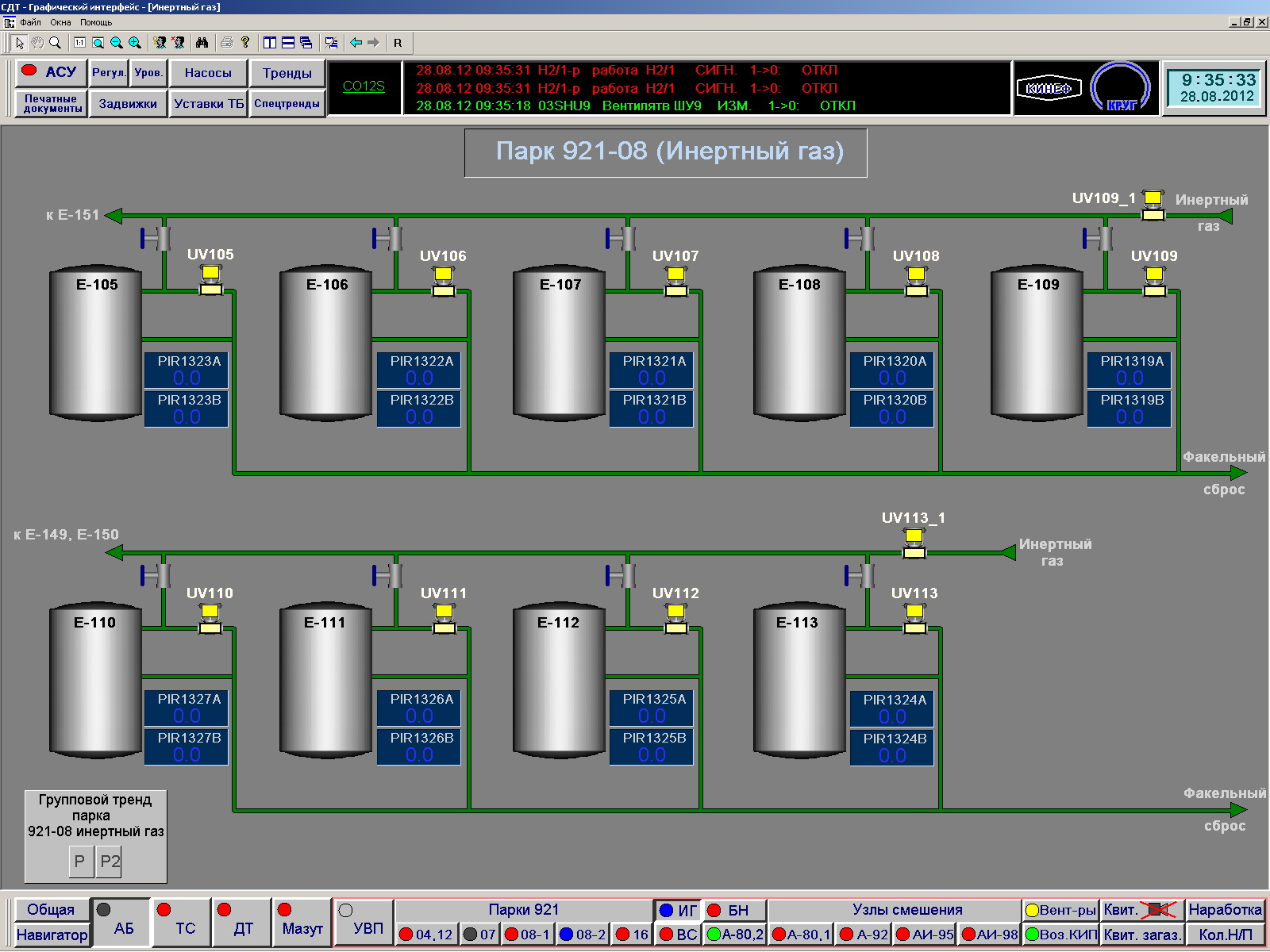

Узел ввода присадок в дизельные топлива на парк смешения светлых нефтепродуктов (ПСТ). Помимо упомянутого узла, ПСТ включает в себя несколько резервуарных парков, узлы смешения бензинов и узел смешения дизельных топлив.
Особенность внедрения АСУ ТП связана с невозможностью остановки технологического оборудования даже на относительно небольшое время. Основываясь на  накопленным опыте,  подобные работы по реализации поставленных задач выполняют специалисты на работающем оборудовании.

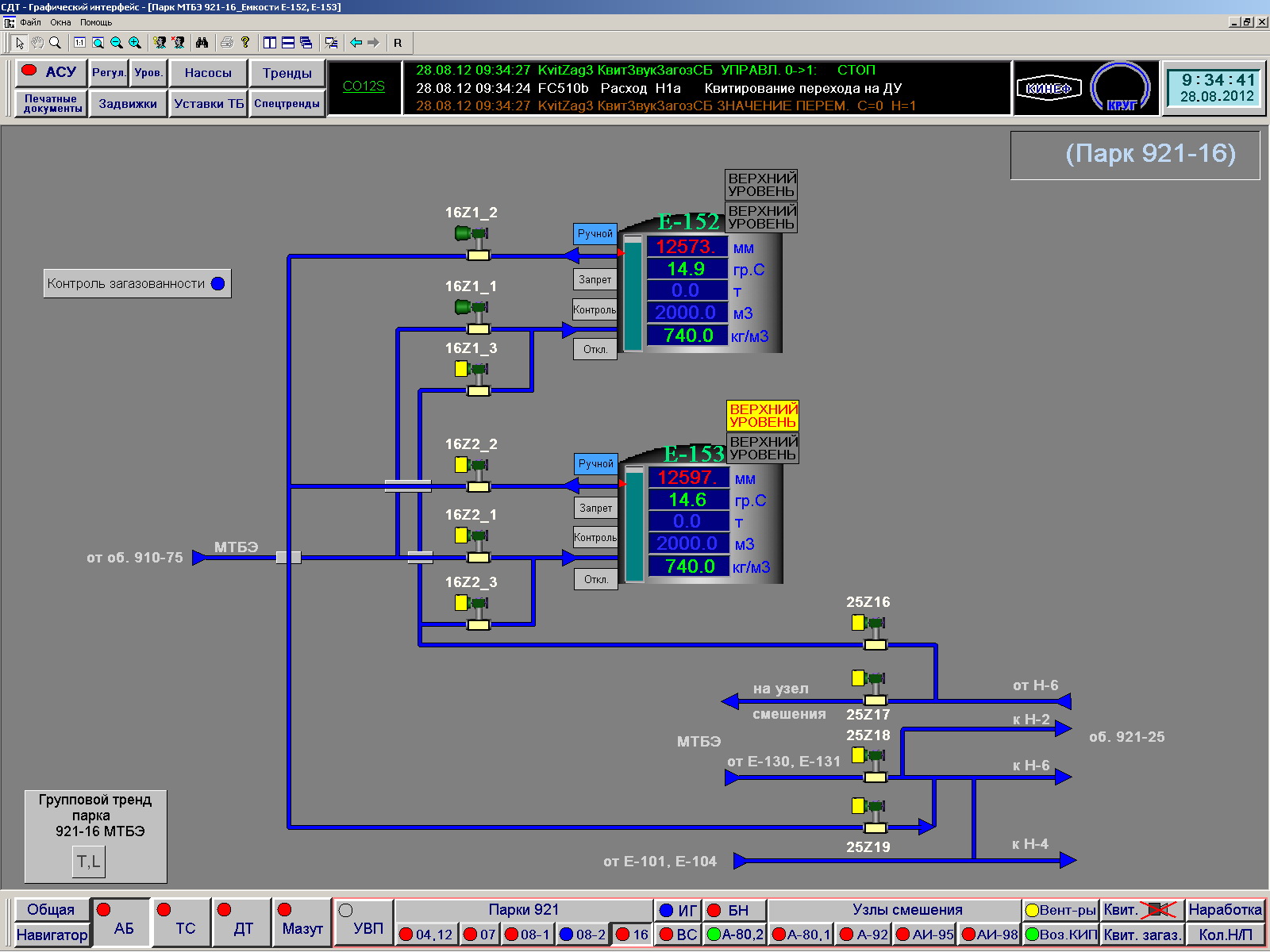

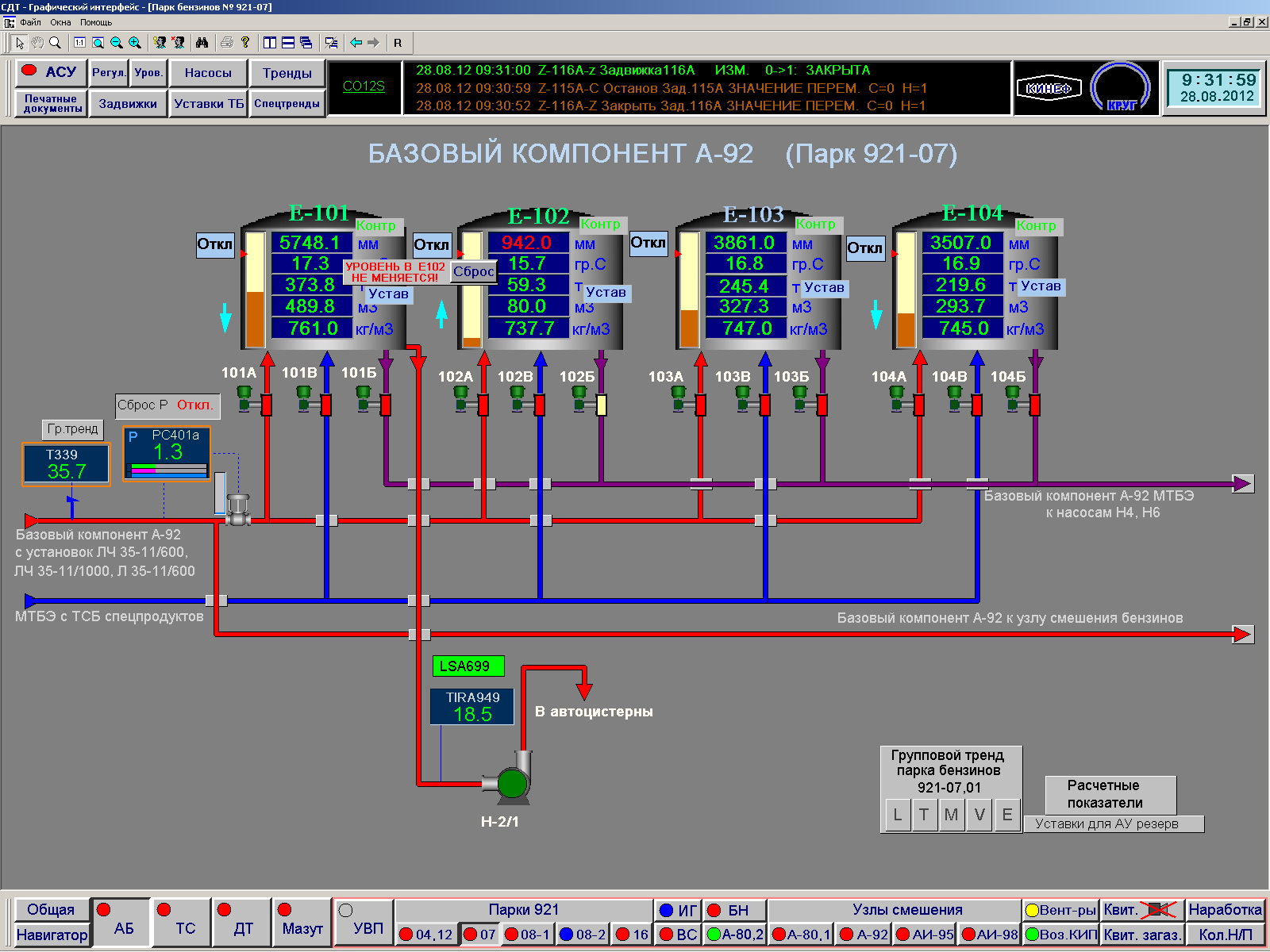

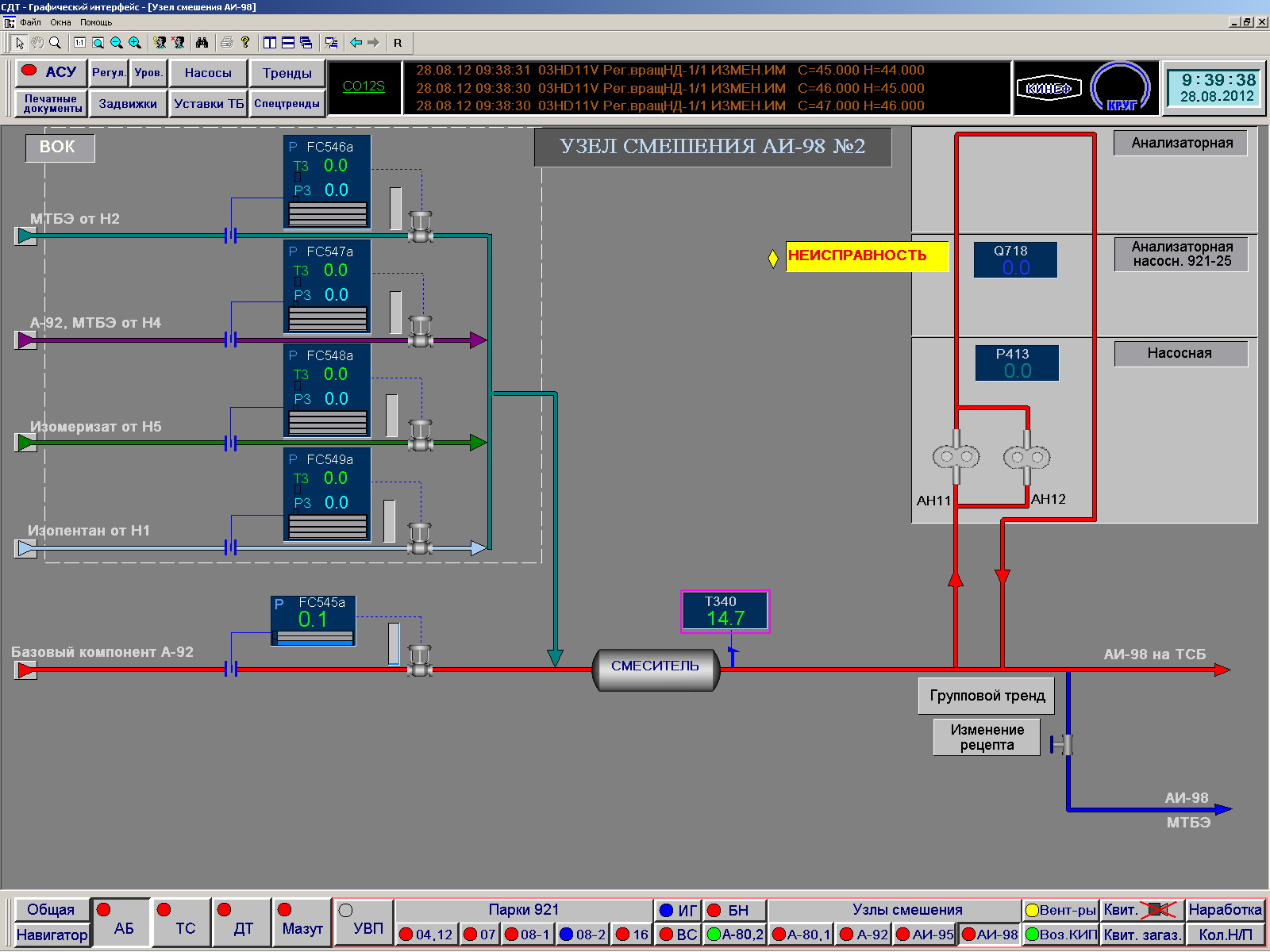

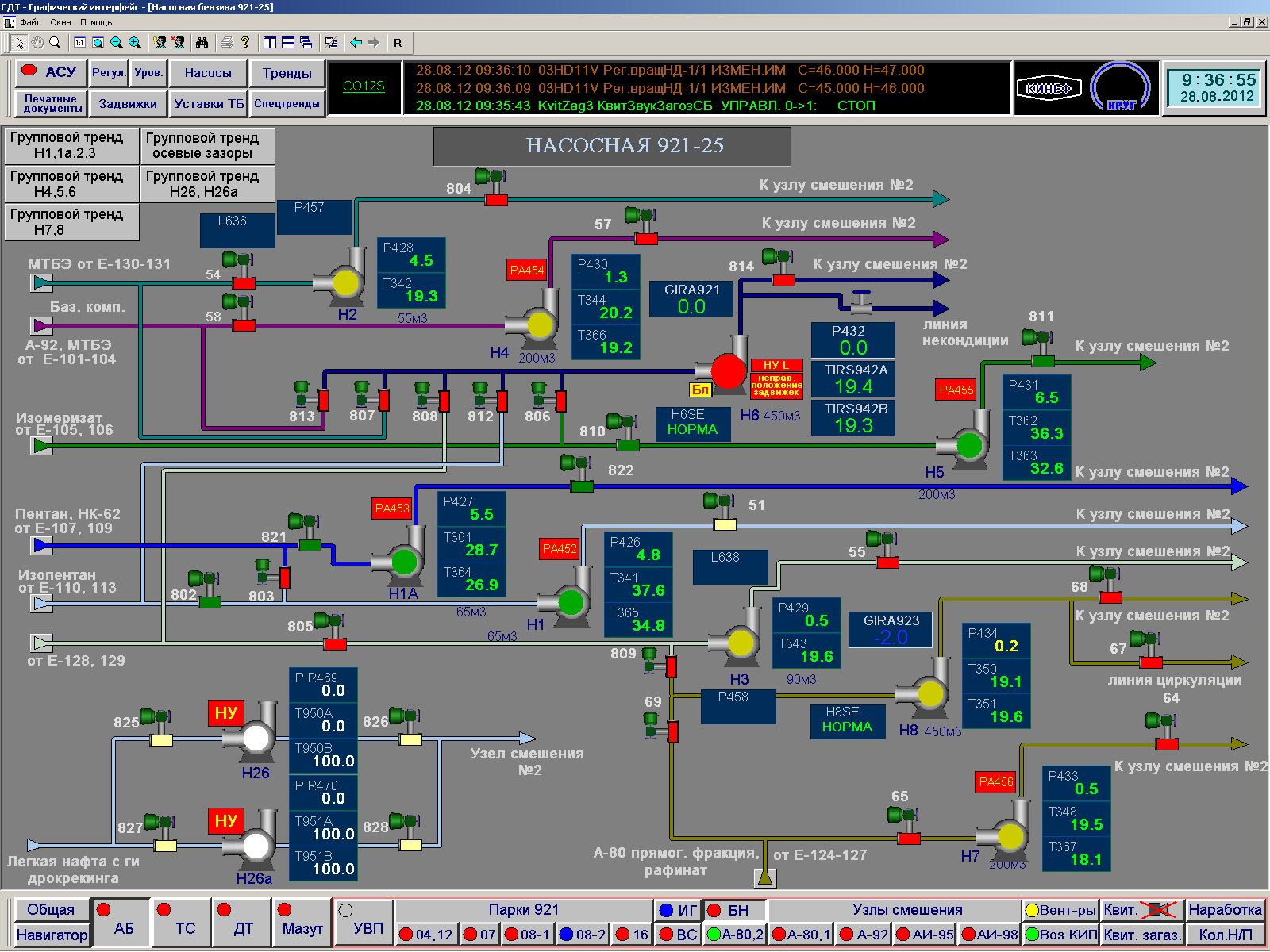

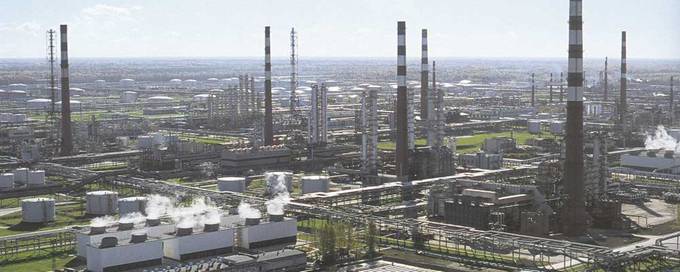

OLYMPUS DIGITAL CAMERA

Цели внедрения АСУ ТП

  • получение топлив самого высокого качества
  • внедрение системы управления узлом ввода присадок в дизельное топливо как части единой системы управления
  • обеспечение высокой надежности и отказоустойчивости системы контроля и управления
  • организация связи с АСУП завода
  • улучшение условий труда обслуживающего установку персонала.

Функции системы

  • параметрическое отображение состояния определённых зон объекта
  • индикация на экране и звуковая сигнализация выхода параметров за технологические и аварийные пределы, сигнализация аварийных ситуаций
  • автоматическое управление исполнительными механизмами и приводами
  • дистанционное управление регуляторами
  • подсистема противоаварийных защит и блокировок (ПАЗ)
  • резервирование и диагностика локальных вычислительных сетей связи с серверами
  • коррекция собственного системного времени при получении команды от серверов БД
  • разграничение доступа к функционалу системы управления по паролю
  • просмотр в журналах системы сообщений:
    • о нарушениях и других событиях на объекте и в системе управления
    • о действиях операторов-технологов
    • о работе комплекса технических средств контроля и управления
  • просмотр истории параметров процесса на экране дисплея в виде графиков, таблиц и распечатки на принтере в табличном виде или как копии экрана
  • просмотр архивов печатных документов на экране дисплея и распечатки на принтере.

Компоненты

  • Микропроцессорные контроллеры  (100% “горячее” резервирование процессорной части)
  • Серверы базы данных с функциями архивирования и горячим резервированием, совмещённые с АРМ оператора
  • АРМ оператора (клиенты)
  • Web-сервер
  • Заводской коммуникационный сервер
  • Сетевой принтер
  • SCADA КРУГ-2000®
  • Система реального времени контроллера (СРВК)
  • Пультовые конструкции на базе типовых конструктивов КонсЭрго®.

Данное решение реализовано на следующих объектах: узел ПСТ-1, резервуарные парки, узлы смешения бензинов и узел смешения дизельных топлив (ООО «КИНЕФ»).

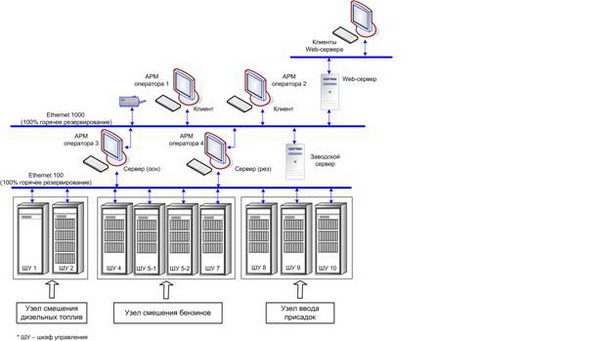

Структурная схема АСУ ТП приготовления топлив в потоке
