АСУ ТП мини-НПЗ



Объект управления

Мини-НПЗ для первичной переработки нефти и получения высокооктанового бензина, дизельного топлива, мазута. Объект управления относится ко второй категории взрывоопасности.

Цель создания АСУ ТП

  • создание системы управления, соответствующей действующим нормам и правилам пожаро- и взрывобезопасности
  • обеспечение безаварийной эксплуатации оборудования
  • повышение качества и снижение трудоемкости работы эксплуатационного персонала.

Компоненты

  • Микропроцессорные контроллеры
  • Станции оператора на базе персональных компьютеров
  • SCADA КРУГ-2000®
  • Сетевые средства – ETHЕRNET 10/100 Mb (100%  резервирование)
  • Сетевой принтер
  • Конструктивы – 19’’ шкафы (RITTAL) и пульты операторов КонсЭрго®
  • Система бесперебойного питания
  • Источники питания внешних цепей.

Функции системы:

Информационные функции

  • измерение и контроль параметров
  • обнаружение, сигнализация и регистрация отклонений параметров от установленных границ
  • ручной ввод данных
  • формирование и выдача оперативных данных
  • архивирование предыстории параметров
  • расчётные задачи:
    • расчёт потребления пара на установку
    • расчёт расхода мазута на сжигание в печи
    • расчёт расхода топливного газа на сжигание в печи
    • расчёт потребления сырья, энергоресурсов и получаемых нефтепродуктов
    • учёт времени пробега оборудования
  • анализ срабатывания блокировок и защит
  • формирование протоколов событий, режимных листов
  • архивирование трендов, печатных документов, протоколов
  • формирование и хранение защищённых печатных документов
  • контроль вводимой информации
  • коррекция системного времени.

Управляющие функции

  • реализация противоаварийных защит
    • автоматическая откачка насосами конденсата по уровням из факельной емкости и сепаратора топливного газа
    • защита насосов
    • блокировка печей
    • автоматическое включение парозавесы печей и насосной
    • защита реакторного блока
    • защита от несанкционированного управления ИМ
    • аварийная остановка узлов ЭЛОУ-АТ и цеоформинга
    • учёт времени пробега оборудования
    • формирование и печать отчетных документов
    • контроль и регистрация действий защит
  • выдача дискретных управляющих воздействий с функциональной клавиатуры
  • автоматическое регулирование параметров.

Вспомогательные функции

  • тестирование и самодиагностика технических средств ПТК системы
  • перенастройка системы (реконфигурация программного обеспечения)
  • подробная экранная помощь
  • контроль и протоколирование действий операторов.
В системе предусмотрена обучающая система по ПЛАС, встроенная в АСУ ТП, для периодического обучения оперативного персонала.

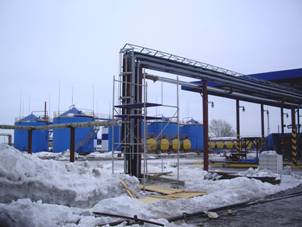

Данное решение реализовано на мини-НПЗ р.п.Коченево Новосибирской обл. (ООО «ВПК-Ойл»)

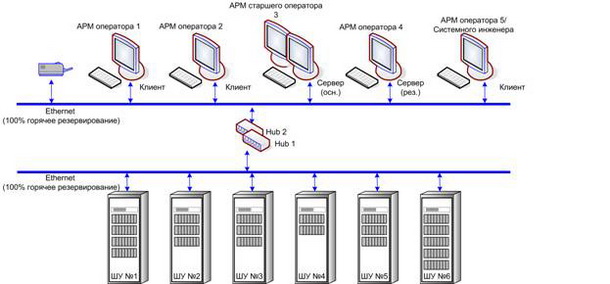

Структурная схема АСУ ТП мини-НПЗ
