Система автоматизированного диспетчерского управления насосными станциями ОАО «СаранскТеплоТранс»

СаранскТеплоТранс

Фирмой «КРУГ» внедрена система автоматизированного диспетчерского управления насосными станциями ОАО «СаранскТеплоТранс» с визуализацией информации на мнемощите диспетчерского пункта на базе программно-технического комплекса КРУГ-2000.

СаранскТеплоТранс» входит в состав Филиала «Мордовский» ОАО «Волжская ТГК» и осуществляет снабжение тепловой энергией г. Саранск, эксплуатацию и ремонт городских систем теплоснабжения.

Фирма «КРУГ» ведет работы на объектах ОАО «СаранскТеплоТранс» с 2010 года. За это время введена в эксплуатацию АСДУ насосными станциями с поэтапным подключением 10 насосных станций, внедрены двадцать шесть АСУ центральных тепловых пунктов с организацией АРМ диспетчерского контроля и управления. Отгружены комплекты оборудования для расширения АСУ ЦТП Северо-Западного, Центрального и Юго-Западного районов Саранска. Произведена поставка программного обеспечения и оборудования верхнего уровня для АСУ ТП водогрейных котлов ТВГ-8 ст.№1 и №2 третьего микрорайона и котла ТВГ-8 ст.№2 шестого микрорайона Саранска. Объекты автоматизации находятся во всех административных районах города (Ленинском, Октябрьском, Пролетарском) и обеспечивают надежное теплоснабжение жилых массивов, административных зданий и промышленных предприятий.

Цели внедрения системы

  • Обеспечение оперативного персонала своевременной, достоверной и достаточной информацией о ходе технологического процесса и состоянии основного оборудования для возможности оперативного контроля
  • Оптимизация режимов работы оборудования
  • Повышение надежности системы за счет 100% горячего резервирования процессорных модулей контроллеров и 100% резервирования каналов связи (GSM/GPRS)
  • Предоставление персоналу технической отчетности.

Функции

  • Сбор и отображение информации о ходе технологического процесса и состоянии оборудования насосных станций на мониторах автоматизированных рабочих мест диспетчеров, экране коллективного пользования и мнемощите диспетчерского пункта
  • Мониторинг температурных и гидравлических режимов
  • Контроль токов вводов напряжения насосной, токов сетевых электронасосов (СЭН), потребляемой электроэнергии и температуры подшипников СЭН
  • Дистанционное управление СЭН (включение и отключение)
  • Ведение и архивирование трендов параметров, отчетных документов, протоколов событий.

Структура системы

АСДУ насосными станциями ОАО «СаранскТеплоТранс» разработана с применением типовых технических решениий по автоматизации насосных станций и создания диспетчерских систем управления оборудованием теплосетей.

АСДУ насосными станциями ОАО «СаранскТеплоТранс» разработана с применением типовых технических решениий по автоматизации насосных станций и создания диспетчерских систем управления оборудованием теплосетей.

АСДУ имеет трехуровневую архитектуру.

Структурная схема АСДУ насосными станциями Сарансктеплотранс Рабочие места диспетчеров в помещении насосной СаранскТеплоТранс Шкаф АСДУ СаранскТеплоТранс

В 1-й (нижний) уровень входят датчики измеряемых параметров, запорная и регулирующая арматура, преобразователи мощности для сетевых насосов АЕТ-411 (421) -00Е, электросчетчики СЭТ-4ТМ.02М.07, терминалы защит Сириус 21Д.

2-й (средний) уровень системы представлен контроллерным оборудованием со 100% резервированием процессорных модулей, установленным в шкафах управления (ШУ) насосных станций (НС).

Микропроцессорные промышленные контроллеры DevLink-C1000 с модулями ввода-вывода серии DevLink-A10 обеспечивают:

  • управление сетевыми электронасосами
  • контроль состояния насосов и задвижек
  • сбор и обработку информации от датчиков, приборов учета и исполнительных механизмов (данные датчиков температуры, давления и расхода теплоносителя).

В шкафах управления предусмотрена возможность контроля технологического процесса с использованием пульта местного управления на базе сенсорной панели оператора.

3-й (верхний) уровень системы представлен двумя автоматизированными рабочими местами диспетчера под управлением российской SCADA КРУГ-2000®, экраном коллективного пользования и диспетчерским мнемощитом. АРМ1 и АРМ2 совмещены по функциям со 100% резервируемыми серверами БД, осуществляющими сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы. Контроллер DevLink-C1000, входящий в состав ШУ 9, получает данные с АРМ операторов и с использованием модулей ввода-вывода DevLink-A10 управляет выводом информации на диспетчерский мнемощит в режиме on-line. АРМ организованы с использованием пультовых конструкций серии КонсЭрго®.

Для повышения надежности работы в системе применено 100% горячее резервирование каналов связи. В качестве основного канала выступает SHDSL (телефонные линии), в качестве резервного канала выступает GSM/GPRS. Связь осуществляется с использованием специализированного протокола, позволяющего работать с медленными и ненадежными каналами связи.

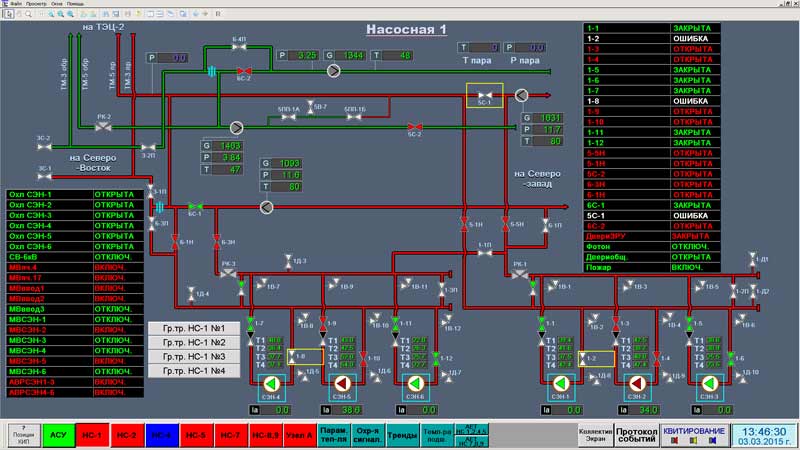

АСДУ насосными станциями Сарансктеплотранс. Мнемосхема насосной 1

Информационная мощность системы

  • Аналоговых входных сигналов – 750
  • Дискретных входных сигналов – 2750
  • Дискретных выходных сигналов – 515.

Особенности системы

  • Подсистемы каждой из насосных станций объединены в одну комплексную систему диспетчеризации
  • Получение данных о сетевой воде, паропроводах, подпитке теплосети от Саранской ТЭЦ-2 (расход, давление, температура, тепловая мощность)
  • Сбор оперативных и исторических параметров с электросчетчиков, преобразователей мощности терминалов защит и формирование оперативных ведомостей на их основе
  • 100% горячее резервирование процессорных модулей контроллеров и 100% горячее резервирование связи по разным типам каналов (SHDSL – основной, GSM/GPRS – резервный)
  • Удаленность объектов контроля, связь с которыми осуществляется по телемеханическому протоколу
  • В системе используется фирменное программное обеспечение Web-Контроль, предоставляющее Пользователям (инженерам, технологам, представителям обслуживающих организаций) возможность просмотра видеокадров, печатных документов, протокола сообщений (мониторинг технологического процесса) подсистем диспетчерского управления насосных, ЦТП, котельных с помощью Internet-браузера, используемого при работе в Internet/Intranet-сетях
  • Информация о технологическом процессе и состоянии оборудования теплосетей визуализируется на традиционном мнемощите диспетчерского пункта.

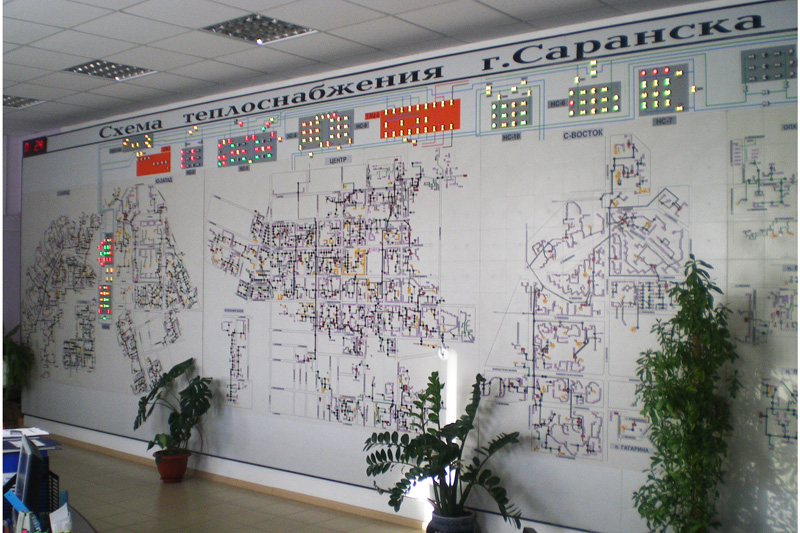

Мнемощит в диспетчерском пункте Сарансктеплотранс

Внедрение обеспечивает:

  • повышение надежности работы оборудования за счет уменьшения вероятности ошибочных действий персонала
  • повышение надежности сбора информации за счет дублирования каналов связи
  • повышение коэффициента готовности оборудования.

Специалистами НПФ «КРУГ» выполнены: поставка оборудования и ПО для АСДУ, поставка шкафов управления, инжиниринговые работы, пусконаладочные работы.

В отзыве за подписью главного инженера ОАО «СаранскТеплоТранс» Ванина А.Г. отмечена экономическая эффективность внедрения за счет снижения аварийности и теплопотерь, минимизации отклонений от графика несения тепловой нагрузки, сокращения оперативного обслуживающего персонала. АСДУ насосных станций, интегрированая с уже существующей автоматизированной системой контроля параметров теплосети Саранской ТЭЦ-2 и АСУ ТП центральных тепловых пунктов, обеспечила представление полной картины состояния оборудования и параметров теплосети в целом от источника до насосных станций и центральных теплопунктов.
