АСУ ТП главной канализационной насосной станции г. Соль-Илецка

Введена в эксплуатацию АСУ ТП главной канализационной насосной станции г. Соль-Илецка Оренбургской области на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000®).

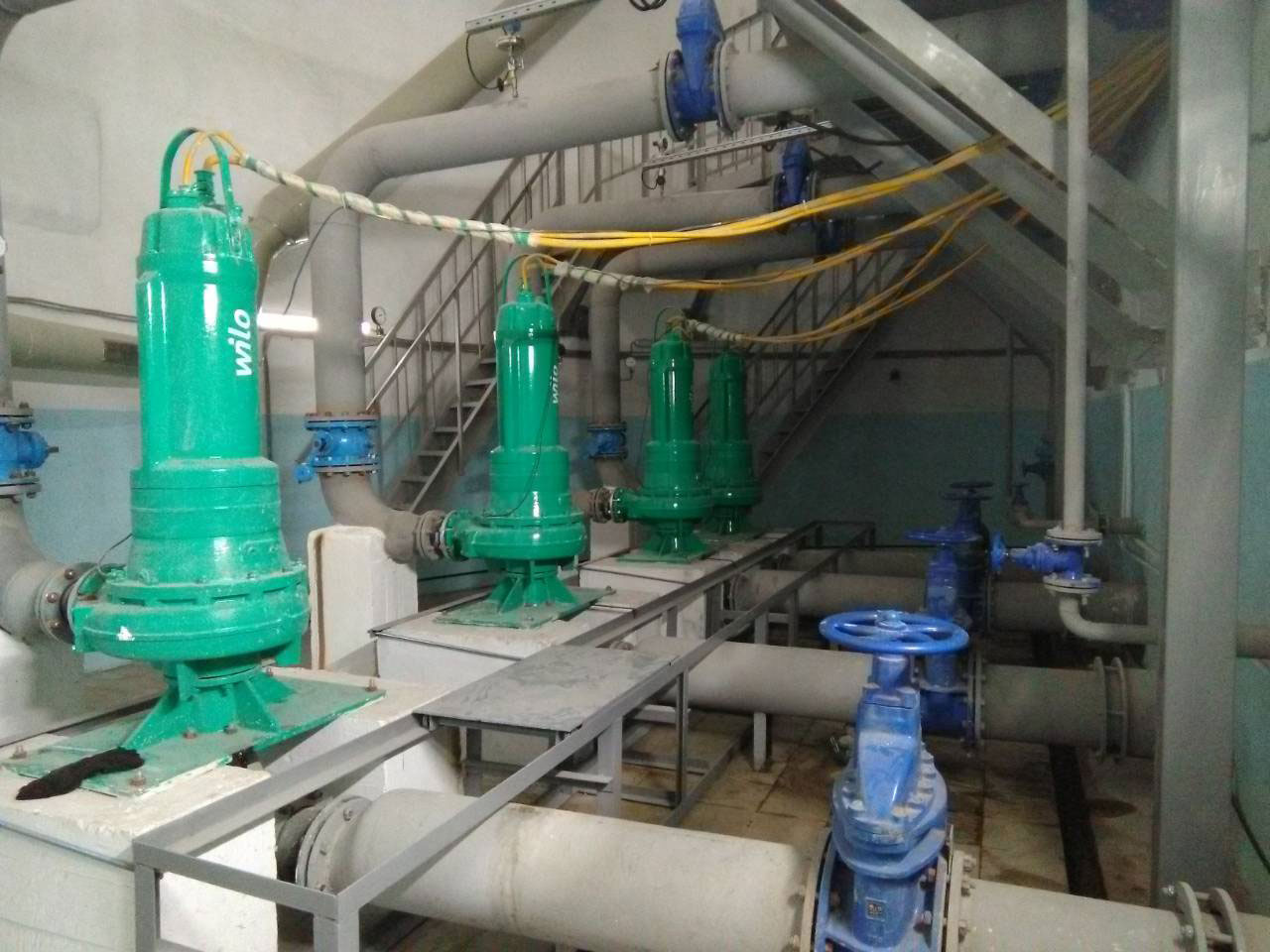

В своем составе насосная станция имеет 4 перекачивающих насосных агрегата со станциями управления ГРАНТОР (одна станция на 2 насоса) и 14 электрифицированных задвижек.

КНС принадлежит Соль-Илецкому Муниципальному Многоотраслевому Производственному Предприятию Жилищно-Коммунального Хозяйства и обеспечивает работу системы ливневой канализации города.

Цели создания автоматизированной системы

  • Повышение технико-экономических показателей работы КНС за счет автоматизированного поддержания оптимального режима работы технологического оборудования в рамках заданных плановых и технологических ограничений
  • Достижение высокого уровня безопасности технологических процессов на КНС
  • Обеспечение оперативного персонала КНС точной, достоверной и оперативной информацией о работе технологических объектов
  • Улучшение условий труда оперативного технического персонала.

Функции системы

Информационные функции:

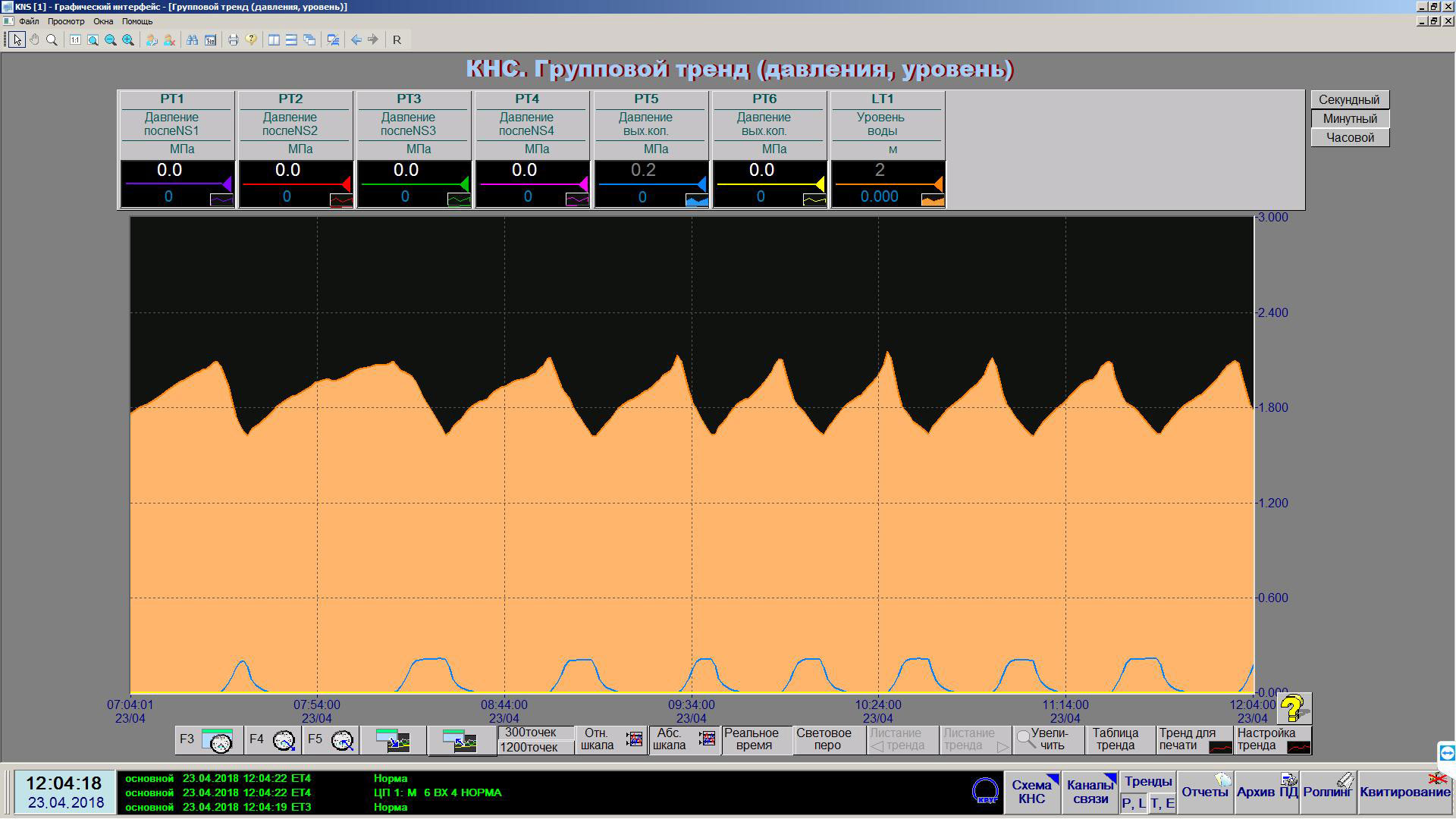

  • контроль технологических параметров
  • контроль срабатывания блокировок и защит
  • сигнализация отклонений параметров от установленных границ
  • сигнализация нарушений состояния оборудования
  • ручной ввод данных

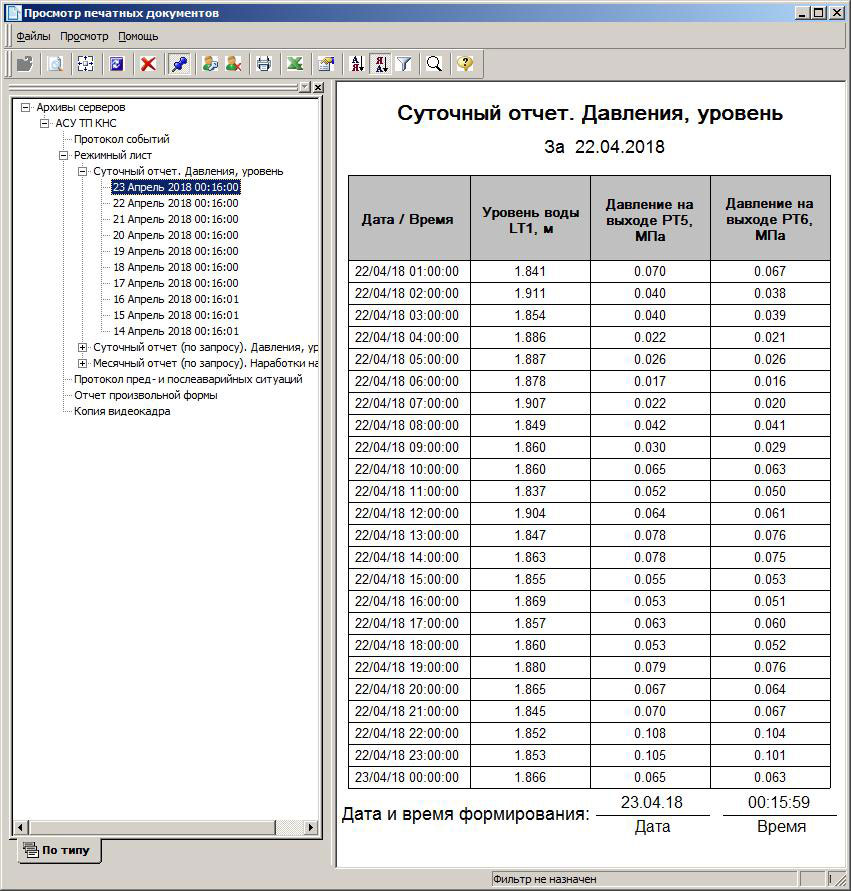

  • сбор и накопление данных.

Управляющие функции:

  • выдача в местном и дистанционном режимах управляющих воздействий на насосные агрегаты и электрозадвижки
  • автоматическое включение в работу основных насосов NS1/NS3 (для обеспечения равномерной нагрузки на насосы)
  • автоматическое включение в работу резервных насосов NS2/NS4 при достижении пиковой нагрузки
  • автоматическое открытие/закрытие электрифицированных задвижек.

Вспомогательные функции:

  • самодиагностика комплекса технических и программных средств
  • проверка достоверности информационных сигналов
  • оперативная перенастройка системы и реконфигурация программного обеспечения
  • регистрация персонала, осуществляющего вход в систему.

Архитектура системы

Автоматизированная система управления технологическими процессами КНС представляет собой трехуровневую архитектуру.

В 1-й (нижний) уровень системы входят:

  • датчики измеряемых аналоговых сигналов (15 шт.)
  • задвижки с электроприводом (14 шт.)
  • насосные агрегаты (4 шт.) со станциями управления насосами ГРАНТОР (2 шт.)
  • дренажные насосы (2 шт.).

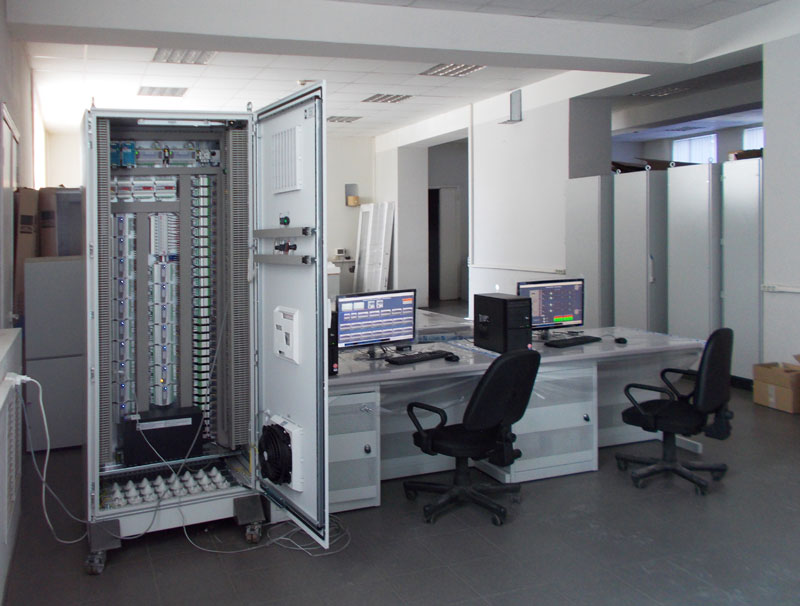

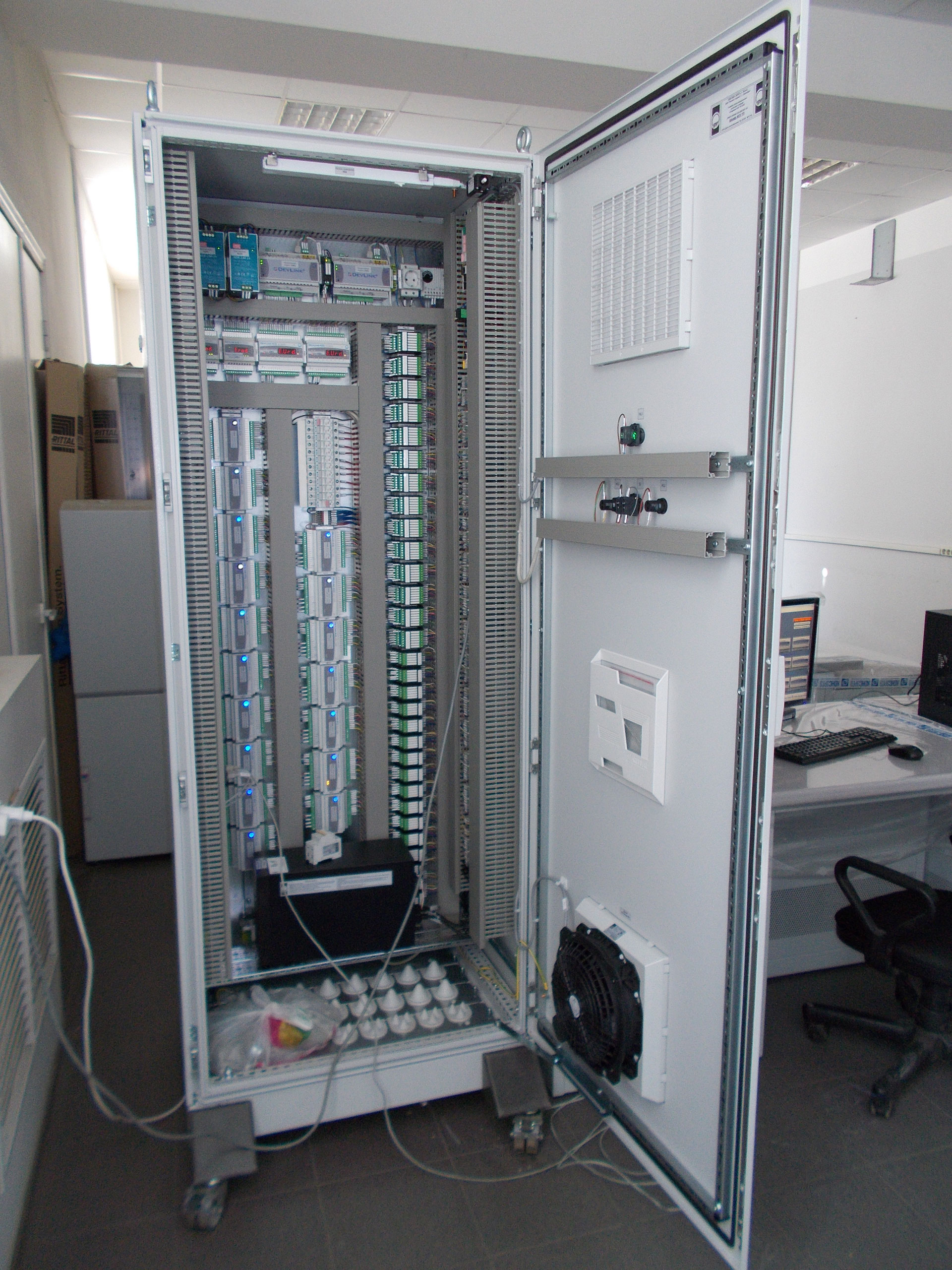

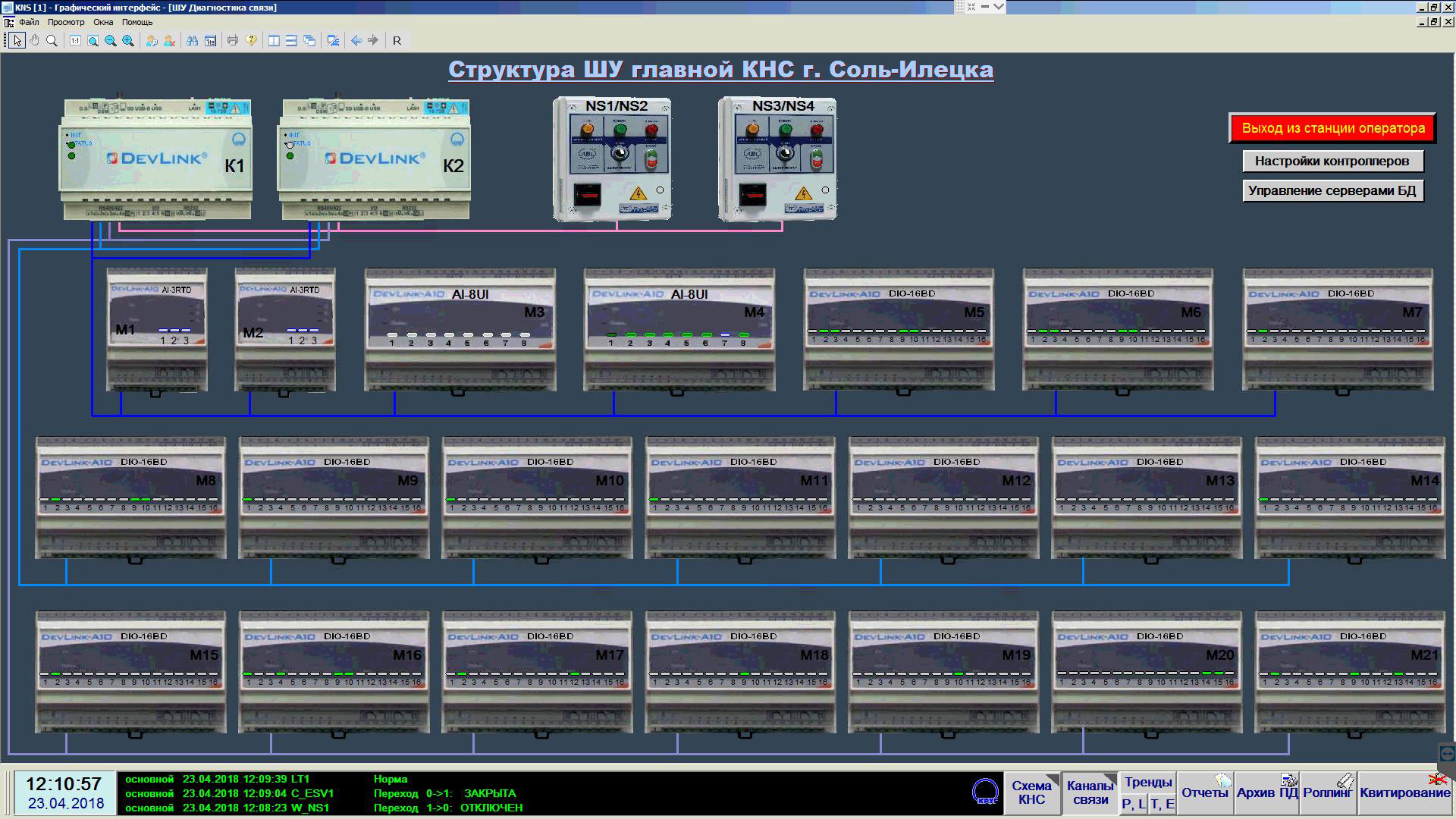

Во 2-ой (средний) уровень системы входит шкаф АСУ ТП, включающий в себя:

  • контроллеры DevLink-C1000 (100% горячее резервирование процессорной части)
  • модули аналогового ввода с цифровой индикацией DevLink-A10-AI-8UI/D-C4 (2 шт.) и DevLink-A10-AI-3RTD/D-C4 (2 шт.)
  • модули дискретного ввода/вывода DevLink-A10-DIO-16BD-C4 (17 шт.)
  • источник бесперебойного питания 1000 ВА
  • блоки питания 24 В (2 шт.)
  • Ethernet-коммутатор 5x10/100 BaseTX
  • реле для ввода/вывода сигналов ~220 В (171 шт.).

В 3-й (верхний) уровень системы входят:

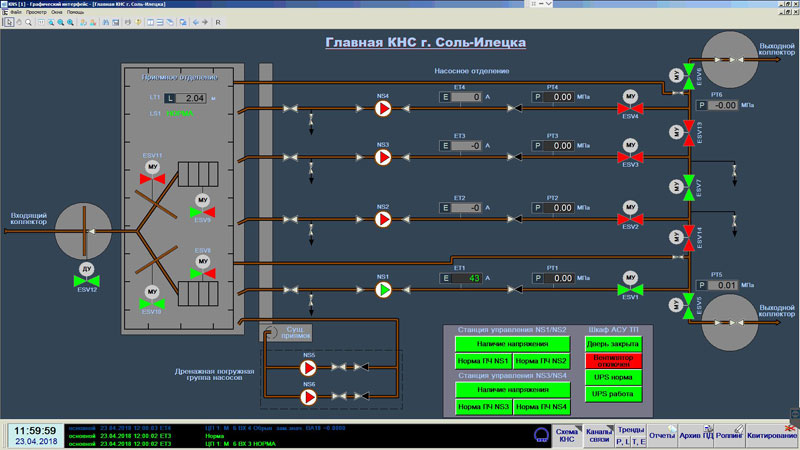

  • АРМ диспетчера (основной, резервный) под управлением SCADA КРУГ-2000®
  • пультовые секции для размещения резервируемых АРМ диспетчера и сетевого оборудования из состава линейки промышленной мебели КонсЭрго
  • сетевое оборудование Ethernet.

Информационная мощность системы

  • Аналоговых входных сигналов – 22
  • Дискретных входных сигналов – 144
  • Дискретных выходных сигналов – 128.

Особенности системы

Особенностью АСУ ТП является проведение в сжатые сроки удаленных шеф-монтажных и пусконаладочных работ по вводу системы в эксплуатацию.

Фирмой «КРУГ» выполнены следующие работы:

  • поставка оборудования КИПиА, шкафа АСУ ТП, оборудования верхнего уровня системы
  • разработка проектно-конструкторской документации
  • полигонные испытания программно-технического комплекса
  • инжиниринговые работы
  • удаленные шеф-монтажные и пусконаладочные работы.

Введенная в эксплуатацию АСУ ТП на базе ПТК КРУГ-2000 позволила обеспечить автоматизированный контроль и управление в реальном времени технологическими процессами главной КНС г. Соль-Илецка.
