Октябрь 2005 / Автоматизированная подсистема централизованного сбора и архивирования данных ОАО «Саратовский НПЗ»

ОАО «Саратовский НПЗ» длительное время проводит целенаправленную политику снижения издержек при производстве нефтепродуктов. Одним из важных направлений работы стало создание интегрированной системы учёта энергоресурсов предприятия. В рамках данной работы НПФ «КРУГ» в течение нескольких лет (2001…2005) в несколько этапов выполнила поставку локальных подсистем учёта энергоресурсов, а также подсистем управления теплоцентрами. Все указанные системы были интегрированы в заводскую локальную вычислительную сеть предприятия (см. рисунок 1).

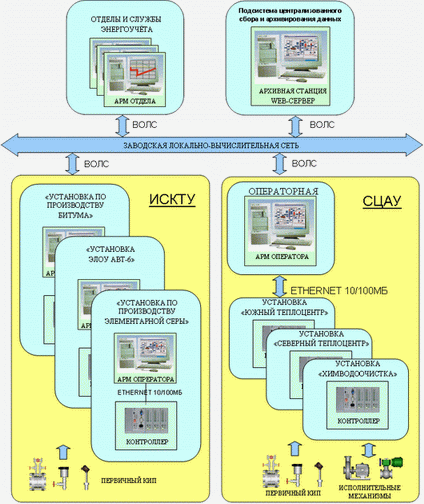

Структурная схема

Рис. 1 – Структурная схема интегрированной системы учёта энергоресурсов ОАО «Саратовский НПЗ»

На заключительном этапе работы была введена в эксплуатацию подсистема централизованного архивирования. Подсистема, реализованная на базе SCADA «КРУГ-2000», обеспечивает выполнение следующих функций:
  • приём данных (в формате протокола ОРС 2.0, ТСР/IP) от интегрированной подсистемы коммерческого и технического учёта энергоресурсов (пара, горячей и холодной воды, азота и природного газа) и подсистемы автоматического управления теплоцентрами;
  • по полученным данным расчёт баланса пара по заводу;
  • отображение информации в виде таблиц, трендов, мнемосхем;
  • архивации полученных данных;
  • просмотр и печать архивов;
  • формирование итоговых отчётных, балансовых ведомостей по поступлению и потреблению энергоносителей на основе собранных данных по заводу.
Кроме того, на заключительном этапе работы был установлен программный комплекс «WEB-Контроль». Посредством данного программного продукта пользователям заводской локальной вычислительной сети (отделам и служб энергоучёта) предоставляется возможность просмотра видеокадров (мнемосхем, печатных документов, трендов и т.д.) подсистем централизованного сбора и архивирования данных, локальных подсистем учёта энергоресурсов и подсистем управления теплоцентрами с динамической индикацией на них измеренных и расчётных значений в режиме реального времени.

Основными техническими характеристиками подсистемы централизованного сбора и архивирования данных являются (см. рисунок 2):

  • количество информативных параметров, принимаемых с локальных подсистем учёта энергоресурсов и подсистем управления теплоцентрами - 120;
  • период обновления данных в подсистеме централизованного сбора и архивирования данных - 1 сек;
  • минимальная глубина архива хранения данных – не менее 2 лет. Предельная глубина архива данных определяется ёмкостью жёсткого диска сервера сбора и хранения данных и съёмных накопителей типа CD.
  • дискретность данных, записываемых в архив – текущие, средние, суммарные на интервале секундные, минутные, часовые, суточные и месячные значения;
  • количество видеокадров в подсистеме визуализации - 50.

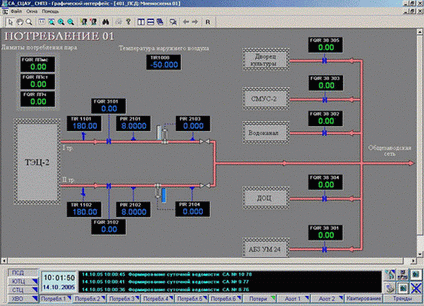

Пример мнемосхемы

Рис. 2 – Пример мнемосхемы подсистемы сбора и хранения данных

Опыт эксплуатации интегрированной системы учёта энергоресурсов показал её высокую эффективность.
Система позволяет:
  • выявлять «узкие» места с точки зрения сверхнормативных потерь ресурсов;
  • оперативно рассчитывать фактические удельные затраты энергоресурсов на тонну готовой продукции;
  • оперативно сводить балансы по энергоресурсам.
