Март 2007 / Введена в эксплуатацию система сбора и обработки технологической информации ОАО «Волжская ТГК»

Специалисты НПФ «КРУГ», совместно с сотрудниками отдела технологических систем ОАО «Волжская ТГК», осуществили ввод в эксплуатацию системы сбора и обработки технологической информации (ССиОТИ) в Исполнительной дирекции ОАО «Волжская ТГК» (г. Самара).

Основной целью внедрения данной системы является повышение эффективности технологического управления ОАО «Волжской ТГК». Это достигается путем надежного обеспечения оперативно-диспетчерского персонала достаточной, достоверной и своевременной информацией о режимах работы энергетических систем Ульяновского, Саратовского и Самарского регионов, поступающей в реальном времени.

Отличительной особенностью ССиОТИ является создание единого консолидированного Центра сбора, обработки, представления и хранения информации ОАО «Волжская ТГК» путем интеграции существующих комплексов сбора технологических данных как отдельных генерирующих объектов (УТЭЦ-1, УТЭЦ-2), так и систем сбора данных Исполнительных дирекций по Самарскому и Саратовскому регионам ОАО «Волжская ТГК».

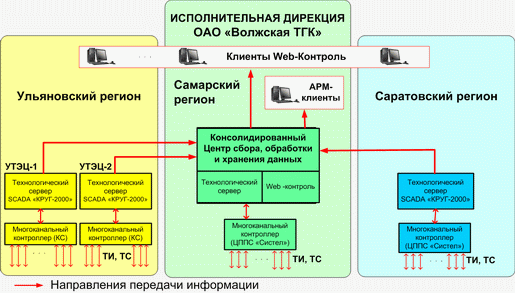

ССиОТИ реализована как 4-х уровневая, географически распределенная, иерархическая, интегрированная автоматизированная система.

На первом уровне используются многоканальные контроллеры, входящие в состав существующих комплексов сбора данных: коммуникационные серверы (КС) НПФ «КРУГ» (ТЭЦ-1, ТЭЦ-2 г. Ульяновска), ЦППС «Систел» ЗАО «Системы Телемеханики и Автоматизации» (Саратов и Самара). Решаются задачи приема, первичной обработки, конвертации протоколов обмена данными с различными измерительными преобразователями в протоколы «верхнего уровня» и передачи данных на второй уровень системы.

Второй уровень представляет собой технологические серверы сбора данных, реализованные на базе SCADA «КРУГ-2000», которые обеспечивают прием, обработку, сохранение данных одного региона (генерирующего объекта), а также их ретрансляцию по корпоративной сети ОАО «Волжская ТГК» на верхний уровень системы.

Третий уровень – консолидированный Центр сбора, обработки и хранения данных. Осуществляется получение данных с технологических серверов, их обработка, хранение и предоставление Пользователям.

Четвертый уровень – автоматизированные рабочие места диспетчерско-оперативного персонала, реализованные на основе программного комплекса «Станция оператор-клиент», входящего в состав SCADA «КРУГ-2000». Решаются задачи по визуализации мнемосхем с динамической индикацией измеряемых и вычисляемых технологических параметров в цифровом, табличном виде или в виде графиков изменения во времени (трендов), индикации выхода параметров за технологические и аварийные пределы и т.д.

Доступ к консолидированному Центру сбора, обработки и хранения данных обеспечивается всем заинтересованным Пользователям корпоративной сети ОАО «Волжская ТГК», для чего используется ПО «Web-контроль».

Внедренная ССиОТИ является первым этапом создания консолидированного оперативно-информационного комплекса ОАО «Волжская ТГК», который должен объединить в себе, помимо технологических данных, информацию по коммерческому и техническому учету энергоресурсов объектов ОАО «Волжская ТГК».
