Апрель 2007 / DataRate в АСУ водозабора МУП «Водоканал»

Введена в эксплуатацию система автоматизации скважинного водозабора МУП «Водоканал» пос. Матвеево-Курган (Ростовская обл.), созданная на базе SCADA/HMI DataRate. Работы проводились с целью модернизации существующей системы водозабора с заменой насосного оборудования.

Организация, выполнившая работы на объекте, - OOO «ДОНВОДСЕРВИС», осуществляющая поставку, монтаж и наладку насосного оборудования, систем отопления, водоснабжения и водоотведения. Кроме того, специалисты фирмы разрабатывают и внедряют автоматизированные системы сбора информации и управления производственно-технологическими объектами с применением распределенных интегрированных элементов телемеханики. ООО «ДОНВОДСЕРВИС» - один из крупнейших поставщиков энергосберегающего оборудования в Южном Федеральном округе.

Выбор в пользу DataRate, как ПО верхнего уровня внедренной автоматизированной системы, был сделан благодаря гибкости программирования, простоте освоения и богатым графическим возможностям, что в сочетании с невысокой ценой делает этот продукт незаменимым для решения подобных задач.

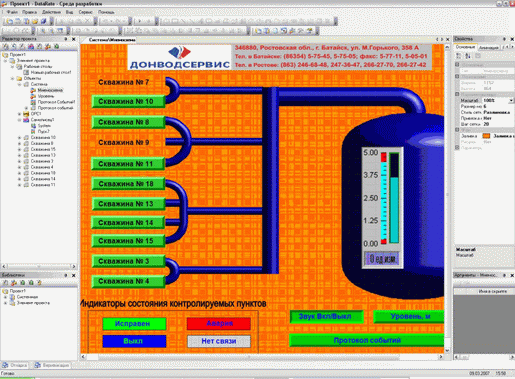

На основе DataRate реализовано главное диспетчерское место системы (Центральный диспетчерский пункт), осуществляющее общий мониторинг, контроль и управление АСУ водозабора. Связь DataRate с частотным преобразователем ВЕСПЕР E2-8300 осуществляется с помощью OPC-сервера протокола ModBus производства НПФ «КРУГ».

Данная система совмещает функции телемеханики, АСУТП, системы автоматического мониторинга и учета энергоресурсов нескольких скважинных насосных станций, удаленных друг от друга, и реализует следующие основные функции:

  • автоматический контроль и управление насосным оборудованием с отображением данных об их фактическом состоянии
  • аварийно-предупредительная сигнализация, их регистрация и формирование рекомендаций по сохранению оборудования и выходу из аварийной ситуации
  • мониторинг энергопотребления и сбор информации коммерческого учета ресурсов
  • непрерывная диагностика каналов связи, работоспособности всех систем и оперативная индикация выявленных неисправностей с автоматическим занесением в журнал событий.
Информационные характеристики системы:
  • мощность системы - 500 тэгов
  • мнемосхем - 20 шт.
  • период полного опроса - 250 мсек.

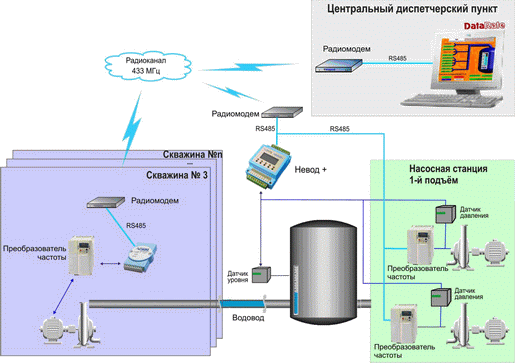

Использование маломощных (не требующих разрешения) радиомодемов позволяет организовать высоконадежную сеть связи между центральным диспетчерским пунктом и всеми объектами управления (до 256 объектов). Отказ компьютера АРМ-диспетчера или линии связи между ПЭВМ АРМ-оператора и шкафами автоматики любого из объектов управления не приводит к остановке системы.

SCADA/HMI DataRate оказался оптимальным по соотношению цена/качество, а также по затратам на разработку и внедрение при выборе программного обеспечения системы диспетчеризации.
