Апрель 2010 / Насосные станции тепловых сетей Иркутска автоматизированы НПФ «КРУГ»
В апреле 2010 г. совместно с
ЗАО «ИРМЕТ» (г. Иркутск) успешно введена в промышленную эксплуатацию
автоматизированная система диспетчерского контроля (АСДК)
технологических параметров насосных станций тепловых сетей г. Иркутска.

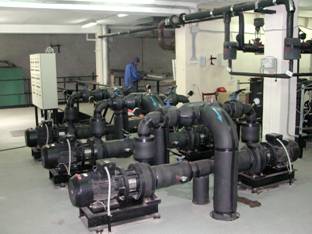

Система охватывает 26 насосных станций, расположенных в разных районах
города.
ЗАО «ИРМЕТ» – дочернее предприятие ОАО «Иркутскэнерго», основным направлением деятельности которого является проектирование, разработка, монтаж и техобслуживание систем учета энергоресурсов.
Данная система предназначена для оперативно-диспетчерского контроля за основными технологическими параметрами насосных станций, а также обеспечения дистанционного контроля срабатывания пожарной и охранной сигнализаций.
АСДК построена по иерархическому принципу и представляет собой двухуровневую структуру.
На нижнем уровне системы расположены шкафы
автоматики (ША) с контроллерами, обеспечивающими сбор и первичную
обработку входных информационных сигналов для передачи на верхний
уровень, а также выдачу управляющих воздействий.
Контроллеры ША осуществляют обмен данными с автоматизированным
рабочим местом (АРМ) Центрального диспетчерского пункта (ЦДП),
составляющим верхний уровень. Для передачи данных
используется беспроводной GPRS-канал. Для минимизации
трафика (и, соответственно, ежемесячной платы за использование
GPRS-сети) максимально оптимизирован алгоритм обмена данными.
Основные контролируемые значения:
- температура и давление теплоносителя (подача/обратка от ТЭЦ и потребителей)
- параметры шлейфов пожарной сигнализации
- параметры контуров охранной сигнализации (датчики открытия дверей, датчики движения).
Каждая насосная станция может быть автономно поставлена либо снята с сигнализации. Постановка/снятие с сигнализации осуществляется либо дистанционно диспетчером, либо «по месту» с помощью ключа Touch Memory. В случае, если насосная станция поставлена на сигнализацию и наблюдается срабатывание пожарных или охранных датчиков, по месту включается зуммер, а диспетчеру немедленно передается аварийный сигнал.
Внедрение АСДК позволило снизить затраты на эксплуатацию и техническое обслуживание насосных станций за счет сокращения штата дежурного оперативного персонала, своевременного обнаружения аварийных ситуаций и обеспечения надлежащей охраны помещений насосных станций.
