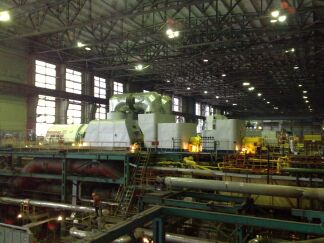

Декабрь 2010 / На Тольяттинской ТЭЦ автоматизирован турбоагрегат Т-100-130 ст.7

В декабре 2010 года в филиале ОАО «Волжская ТГК» – Тольяттинской ТЭЦ завершена модернизация турбоагрегата Т-100-130 ст. №7 с заменой ЦВД (цилиндра высокого давления). В рамках данной работы фирмой «КРУГ» внедрена информационно-измерительная система турбоагрегата Т-100-130 ст. №7 с функциями регулирования (ИИС).

Тольяттинская ТЭЦ обеспечивает энергоснабжение, отопление и горячее водоснабжение Центрального района г. Тольятти, а также предприятий промышленной зоны.

Цели внедрения ИИС

  • повышение эффективности и надежности управления технологическими процессами в нормальных и переходных режимах
  • увеличение времени безаварийной работы и сокращение числа внеплановых остановов
  • замена морально устаревшего оборудования КИП и А
  • улучшение условий работы оперативного персонала.

ИИС имеет трехуровневую структуру:

  • нижний уровень представлен датчиками и исполнительными механизмами
  • средний уровень – шкафы управления с резервируемым процессором в контроллере S7-400H, станциями распределенной периферии ET-200Mс «горячей» заменой модулей ввода/вывода, сервер единого времени
  • верхний уровень системы представлен резервируемым автоматизированным рабочим местом (АРМ) машиниста, автоматизированным рабочим местом (АРМ) станции мониторинга, совмещенной с Web-сервером, инженерной станцией, принтером.

Функции

  • Информационные: измерение, контроль и диагностика технологических параметров, предоставление данных оперативному и обслуживающему персоналу, формирование сигнализации, отчетных документов, архивирование данных. Предоставление данных в локальную сеть предприятия посредством технологий OPC и Web-интерфейса.
  • Управляющие: регулирование технологических параметров с помощью программных регуляторов, дистанционное управление исполнительными механизмами.
  • Вспомогательные: технический учет пара с коррекцией по температуре и давлению, защита от несанкционированного доступа, расчет скоростей прогрева трубопроводов, контроль разности температур пароперепускных труб, расчет технико-экономических показателей турбоагрегата (ТЭП).

Внедрение ИИС обеспечило увеличение надежности и экономичности работы турбоагрегата за счет:

  • реализации более сложных алгоритмов контроля и управления
  • обеспечения персонала более полной, достоверной и своевременной информацией о работе турбоагрегата
  • улучшения диагностики оборудования и протекания технологических процессов
  • формирования данных о технико-экономических показателях работы турбоагрегата
  • своевременной передачи информации о параметрах работы турбины в общестанционную информационную систему Тольяттинской ТЭЦ.
