Резервирование промышленных контроллеров DevLink®-C1000

Контроллеры DevLink-С1000 обеспечивают работоспособность следующих схем резервирования:

  • Без резервирования контроллеров (одиночный режим работы)
  • 100% «горячее» резервирование контроллеров
  • 100% «горячее» резервирование процессорных модулей.

Схема без резервирования контроллеров предусматривает работу контроллера без резервирования вычислительной и измерительной частей контроллера.

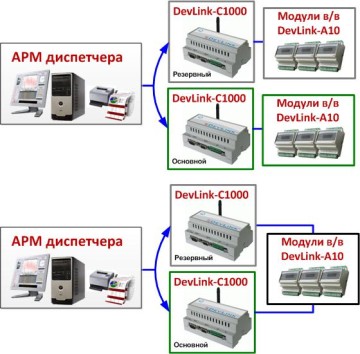

Схема 100% резервирования контроллеров предусматривает использование 2 независимых  DevLink-C1000 и внешней схемы подключения, обеспечивающей управление объектом от контроллера, имеющего на текущий момент статус «Основной». При этом входные сигналы от объекта подключаются к внешним модулям ввода/вывода DevLink-A10 обоих контроллеров. Для идентичности базы данных по переменным контроллеров, участвующих в схеме резервирования, используется функция «зеркализация данных» в схемах резервирования.

Схема с резервированием процессорных модулей контроллера предусматривает использование 2 процессорных модулей DevLink-C1000 с общим набором внешних модулей ввода/вывода DevLink-A10 и внешней схемы подключения, обеспечивающей определение статуса процессорных модулей и режима работы схемы, т.е. осуществляется резервирование только вычислительной части системы. Опрос модулей ввода/вывода и выдача на них управляющих воздействий осуществляется процессорным модулем, имеющим на данный момент статус «Основной». Аналогично 100%-й схеме резервирования используется функция «зеркализация данных» в схемах резервирования.

Благодаря поддержке 100%-го «горячего» резервирования и оптимизации времени цикла опроса контроллер DevLink-C1000 можно использовать на ответственных производствах.
