Имитатор системы реального времени контроллера (СРВК) КРУГ-2000


Имитатор СРВК – программный комплекс, реализующий все базовые функции Системы Реального Времени Контроллера (СРВК КРУГ-2000) за исключением функций опроса модулей ввода/вывода, а также сторонних устройств с использованием драйверов.

Имитатор СРВК полностью повторяет алгоритмы обработок переменных БД контроллера, позволяет отлаживать программы пользователя с имитацией входных/выходных сигналов, осуществлять межконтроллерный обмен с другими имитаторами и контроллерами, передавать данные в SCADA КРУГ-2000 по «внутренним» протоколам обмена «PC-контроллер» и «PC-контроллер (ТМ)».

Продукт предназначен для замены контроллера в процессе разработки и отладки пользовательского программного обеспечения автоматизированной системы управления (АСУ ТП) в условиях отсутствия аппаратной части контроллеров и служит для:

  • отладки программ, написанных на технологическом языке программирования КРУГОЛ
  • проверки корректности базы данных контроллера и правильности настройки «встроенных» алгоритмов обработок переменных
  • тестирования межконтроллерного взаимодействия
  • отладки взаимосвязи между контроллерами и SCADA системой
  • проверки графического проекта, системы сообщений и сигнализаций.

Имитатор СРВК может быть использован для обучения сотрудников инжиниринговых компаний и студентов вузов принципам работы с системой реального времени контроллера.

Ещё одно предназначение Имитатора СРВК – создание симулятора объекта управления. При этом с использованием алгоблоков технологического языка КРУГОЛ реализуются математические модели различных объектов управления, начиная от простых исполнительных механизмов (задвижки, регулирующие клапаны и т.д.) до ММ агрегатов (котлы, турбины, установки переработки нефти и газа и т.д.). Созданный симулятор в совокупности с другими имитаторами контроллера может быть использован в компьютерных тренажёрах для обучения оперативного персонала, а также для проверки работоспособности систем управления объектами на полигонных испытаниях.

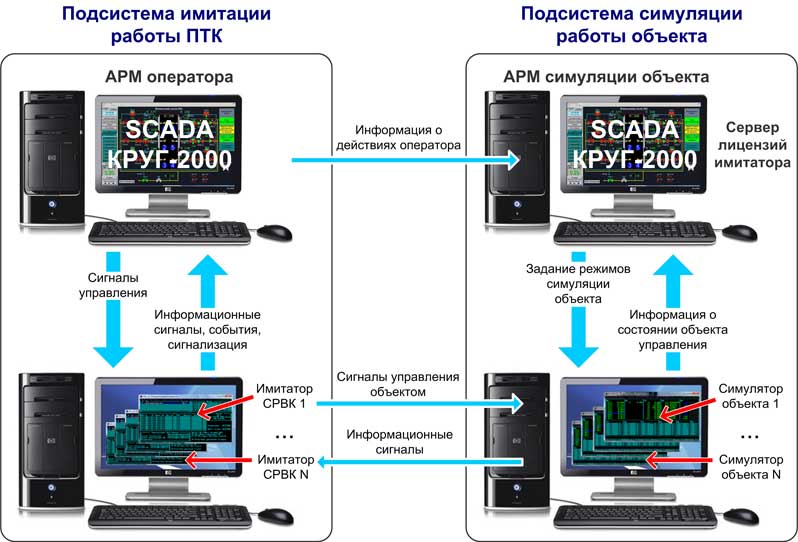

Одна из типовых схем использования Имитатора СРВК приведена на рисунке. В зависимости от информационной мощности системы программные компоненты могут быть установлены как на одном, так и на нескольких ПК (для больших систем).

Схема использования имитатора СРВК

Лицензирование


Лицензия поставляется в виде электронного ключа защиты и программного модуля «Сервер лицензий Имитаторов СРВК». Сервер лицензий может быть установлен как на локальном компьютере, так и на удаленном. Лицензия определяет количество Имитаторов СРВК, работающих одновременно. Дистрибутив Имитатора СРВК представляет собой образ виртуального диска для программы VMware Player. На одном ПК могут быть запущены несколько виртуальных машин с Имитаторами СРВК. К одному серверу Имитаторов могут быть подключены имитаторы с нескольких компьютеров.

Код Цена
(руб. без НДС)
SRVK-IM-1
(1 подключаемый имитатор)
по запросу
SRVK-IM-3
(до 3 подключаемых имитаторов)
SRVK-IM-5
(до 5 подключаемых имитаторов)
SRVK-IM-10
(до 10 подключаемых имитаторов)
SRVKEY01
(аппаратный ключ защиты, позволяет использовать ПО без привязки к компьютеру)
3000
SRVSUP01
(продление технической поддержки на 1 год)
3000

Технические требования


Имитатор СРВК создан на базе системы реального времени контроллера КРУГ-2000 и может быть использован для имитации любой контроллерной платформы версии 8.1. Для его работы понадобится дистрибутив бесплатной программы VMware Player версии не ниже 3.0 для Вашей операционной системы.

Минимальные требования к компьютерам для работы с Имитатором СРВК:

  • процессор с частотой не менее 1.3 ГГц
  • объем оперативной памяти не менее 1 Гбайт
  • объем свободного пространства на жестком диске 500 Мбайт
  • операционная система: Windows XP/Vista/7/8.
