АСДУ передвижных насосных станций Лебединского горно-обогатительного комбината

Автоматизированная система диспетчерского управления (АСДУ) передвижных насосных станций Лебединского горно-обогатительного комбината (г. Губкин) разработана на базе программно-технического комплекса КРУГ-2000^® (ПТК КРУГ-2000).

Лебединский ГОК, расположенный в Белгородской области, является крупнейшим в России и СНГ предприятием по добыче и обогащению железной руды, производству высококачественного железорудного сырья и металлоресурсов. Максимальная ширина карьера Лебединского ГОКа — 5 км, глубина — 600 метров, дважды внесён в Книгу рекордов Гиннеса. Комбинат входит в состав холдинга «Металлоинвест».

АСДУ рассчитана на подключение четырёх передвижных насосных станций (№1-4), откачивающих грунтовые воды со дна карьера. Передвижные насосные станции исполнены в виде закрытого блочного модуля. Данное исполнение даёт возможность круглогодичной эксплуатации передвижных насосных станций вне зависимости от погодных условий.

В своем составе каждая передвижная насосная станция имеет заливочный и основной насос, электрифицированные задвижки и электромагнитный клапан. Передвижные насосные станции на базе насоса АЭНЦС500-400 расположены непосредственно в карьере на глубине более 600 метров.

Цели создания автоматизированной системы

• Достижение высокого уровня безопасности при откачивании грунтовых вод
• Обеспечение оперативного персонала точной, достоверной и оперативной информацией о работе передвижных насосных станций (режим работы насосов, состояние арматуры и их аварийные сигнализации)
• Улучшение условий труда оперативного технического персонала за счёт удаленного управления из помещения диспетчерской.

Функции системы

Информационные функции:

• контроль уровня грунтовых вод в карьере
• сигнализация отклонения параметра от установленных границ
• сигнализация нарушений состояния оборудования (насосов, задвижек и электромагнитных клапанов)
• сбор и накопление данных.

Управляющие функции:

• выдача в дистанционном режиме управляющих сигналов на насосные агрегаты и электрозадвижки
• автоматическое открытие/закрытие электрифицированных задвижек.

Вспомогательные функции:

• самодиагностика комплекса технических и программных средств
• проверка достоверности информационных сигналов
• оперативная перенастройка системы и реконфигурация программного обеспечения
• регистрация персонала, осуществляющего вход в систему.

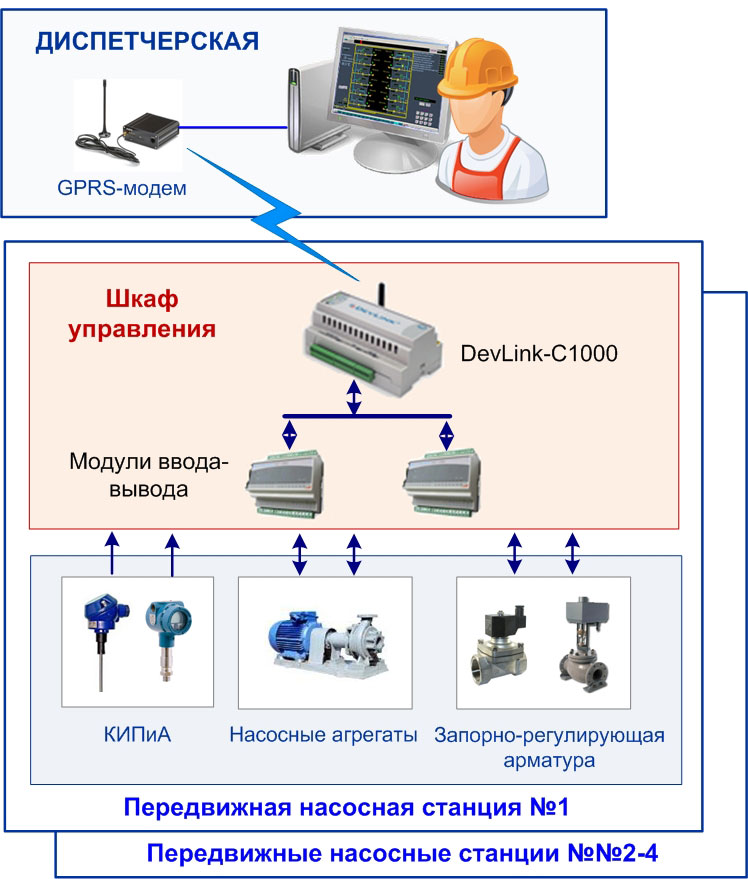

Архитектура системы

АСДУ передвижных насосных станций Лебединского ГОК имеет трёхуровневую архитектуру.

Первый (нижний) уровень включает в себя насосы (четыре заливочных и четыре основных), регулируемую арматуру (четыре электрифицированных задвижки и четыре электромагнитных клапана) и датчики верхнего и нижнего уровня воды.

Второй (средний) контроллерный уровень системы - четыре шкафа управления, расположенные на четырёх передвижных насосных станциях соответственно, включают в себя:

• промышленные контроллеры DevLink-С1000
• модули ввода-вывода DevLink-A10
• шкафное оборудование.

Третий (верхний) диспетчерский уровень представлен АРМ оператора, функционирующим на базе SCADA-системы КРУГ-2000^®

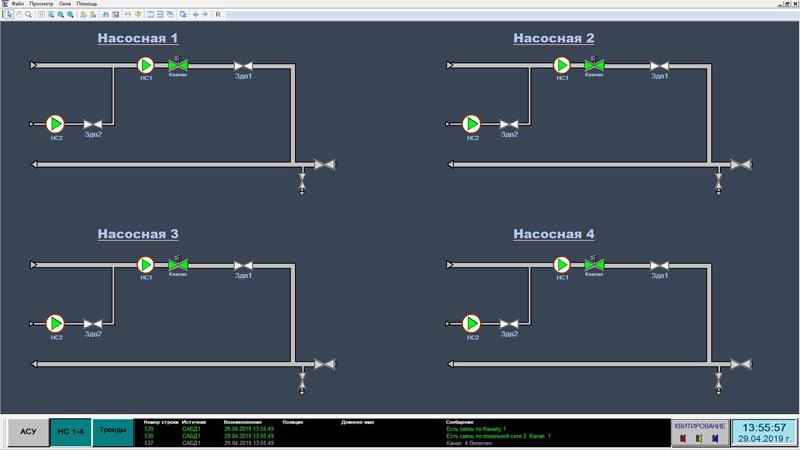

АРМ оператора осуществляет управление арматурой и насосами, а также сбор, обработку, визуализацию и долговременное хранение данных, поступающих со среднего уровня системы.

Обмен данными между контроллерами передвижных насосных станций и АРМ оператора осуществляется по GSM/GPRS-каналу.

Информационная мощность системы

• Дискретных входных сигналов – 280
• Дискретных выходных сигналов – 148.

Компанией «КРУГ» выполнены следующие работы:

• разработка проектно-конструкторской документации
• инжиниринговые работы
• поставка шкафов управления, оборудования и ПО для верхнего уровня системы
• полигонные испытания программно-технического комплекса.

Внедрение АСДУ передвижных насосных станций на базе ПТК КРУГ-2000 позволит повысить эффективность управления технологическим процессом, обеспечить оперативный персонал полной, достоверной и своевременной информацией о работе системы.
