АСУ ТП узла приема и хранения этилена Ефремовского завода синтетического каучука

Ефремовский завод синтетического каучука

Научно-производственной фирмой «КРУГ» успешно введена в эксплуатацию автоматизированная система управления техпроцесса узла приема и хранения этилена Ефремовского завода синтетического каучука (ЕЗСК) на базе программно-технического комплекса КРУГ-2000 (ПТК КРУГ-2000®).

АСУ ТП узла приема и хранения этилена осуществляет координированное управление оборудованием системы и предназначена для безопасной, надежной и эффективной работы технологического оборудования объекта.

ОАО «Ефремовский завод синтетического каучука» — один из первых в России заводов по производству синтетического каучука. Предприятие выпускает низкомолекулярные полибутадиены марок СКДН-Н, СКДСН, является единственным в стране производителем высокомолекулярного полиизобутилена (от марки П-85 до П-200), широко применяемого в резинотехнической промышленности, электротехнике, медицине.

Цели создания системы

  • Повышение надежности и безопасности
  • Увеличение срока службы технологического оборудования
  • Снижение вероятности аварийных остановов оборудования
  • Повышение точности измерения.

Основные функции системы

  • Контроль технологических параметров
  • Контроль состояния технологического оборудования
  • Предупредительная и предаварийная светозвуковая сигнализация
  • Управление режимами работы технологического оборудования
  • учное дистанционное управление исполнительными механизмами
  • Визуализация, архивирование и регистрация информации о ходе технологического процесса.

Архитектура и компоненты

АСУ ТП узла приема и хранения этилена имеет трехуровневую архитектуру.

К первому (нижнему) уровню относятся датчики аналоговых и дискретных сигналов, первичные преобразователи, регулирующая и запорная арматура, электроприводы исполнительных механизмов.

Второй (средний) уровень включает в себя шкафы управления с промышленными контроллерами (100% «горячее» резервирование) под управлением Системы Реального Времени Контроллеров (СРВК), а также групповые барьеры искрозащиты.

Третий (верхний) уровень включает в себя два автоматизированных рабочих места, функционирующие на базе SCADA КРУГ-2000®.



Архитектура АСУ ТП узла приема и хранения этилена



Информационная мощность системы

  • входных аналоговых параметров – 32
  • входных дискетных параметров – 96
  • выходных дискретных параметров – 64
  • контуров автоматического регулирования – 8.

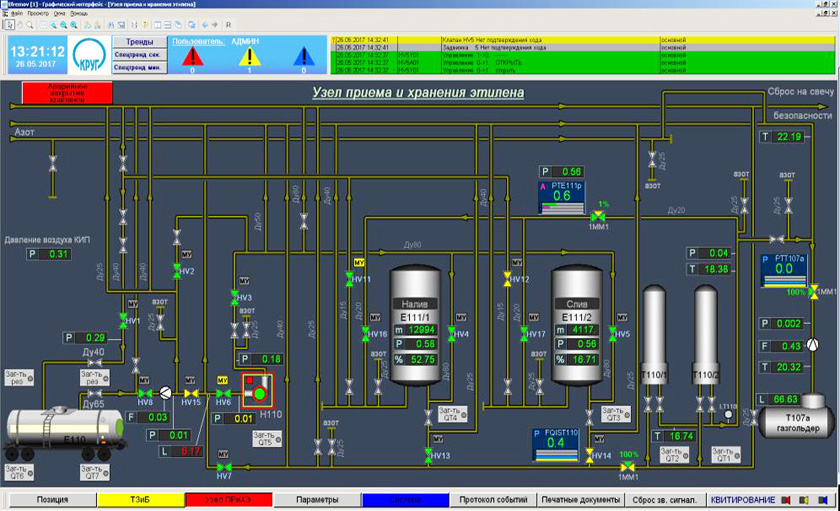

Мнемосхема АСУ ТП узла приема и хранения этилена

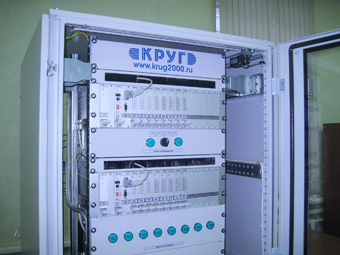

Шкаф АСУ ТП узла приема и хранения этилена Фирмой «КРУГ» выполнены следующие работы:

  • разработака проектно-конструкторской документации на шкаф управления
  • технологический прогон на полигоне НПФ «КРУГ»
  • поставка комплекса технических средств и программного обеспечения
  • инжиниринговые и пусконаладочные работы.

Внедрение АСУ ТП узла приема и хранения этилена на базе ПТК КРУГ-2000® позволило повысить эффективность управления технологическим процессом, обеспечить оперативный персонал достоверной и своевременной информацией о работе оборудования.
