АСУ ТП по производству ячеистого бетона

АСУ ТП - количественный (весовой) расчет компонентов по лабораторным данным и автоматическое дозирование компонентов приготовления ячеистого бетона.

КРАТКОЕ ОПИСАНИЕ АСУ ТП

Цель создания АСУ ТП:

повышение качества строительных блоков из ячеистого бетона и снижение потерь компонентов за счет использования более надежных средств контроля, управления и отображения
повышение производительности и улучшение условий труда эксплуатационного персонала
ведения и архивирование документации по расходу компонентов и выпускаемой продукции

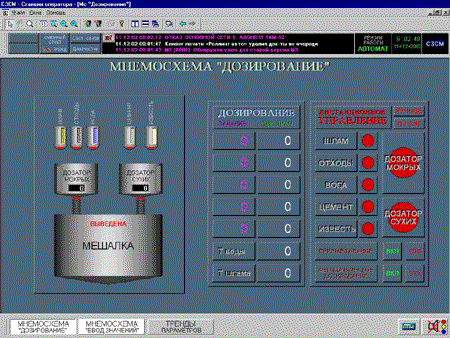

АСУТП <<ДОЗА>> - screenshort

Информационная мощность АСУ ТП

Весоизмерительное устройство "Веста М" - обеспечивает ввод и обработку сигналов от первичных преобразователей (тензодатчиков), выполняет функции измерения и отображения параметров веса (щит управления) и передачи данных в контроллер.
Устройство "ОВЕН" 2ТРМ1 - обеспечивает ввод и обработку сигналов от первичных преобразователей (термопар), выполняет функции измерения и отображения температурных параметров (щит управления) и передачи данных в контроллер.
Контроллер ТКМ-52/3 - обеспечивает ввод дискретных сигналов (состояние контакторов ИМ, уровни компонентов) и вывод дискретных сигналов (управление контакторами золотников и эл.задвижек, табло сигнализации), обработку входных аналоговых сигналов от устройств (Веста-М, ОВЕН), расчет данных (лабораторных), вводимых со станции оператора. Контроллер - это компактное проектно - компонуемое многофункциональное аттестованное устройство.

Информационная мощность:
- входные аналоговые сигналы (4-20мА) - 16 шт.
- входные дискретные сигналы (=24В) - 24 шт.
- входные дискретные сигналы (~220В) - 24 шт.
- выходные дискретные сигналы (24В) - 40 шт.
Станция оператора - на базе компьютера PENTIUM-4. Станция оператора выполняет сбор, визуализацию и распечатку данных, сигнализацию о нарушениях, архивирование с определённой глубиной, а также ввод данных через клавиатуру.

Данное решение реализовано на ОАО "Саратовский завод стройматериалов", цех №3.
