Ноябрь 2018 / Тренажёр для подготовки персонала цеха АСУ ТП Уфимской ТЭЦ-4 функционирует на базе КТК «ТРОПА»

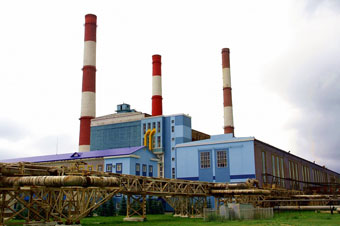

На Уфимской ТЭЦ-4 Башкирской генерирующей компании введен в эксплуатацию учебно-тренировочный комплекс для подготовки персонала цеха АСУ ТП, созданный с использованием компьютерного тренажёрного комплекса «ТРОПА» (КТК ТРОПА ®). Моделью компьютерного тренажёра охвачены подсистемы САР и ТЗиБ котла ТГМ-84 Е-420-140ГМ ст.№13 и турбоагрегата ПТ-60-130/13 ст.№6. Существующие АСУ ТП данного оборудования выполнены на базе программно-технического комплекса КРУГ-2000 ® (ПТК КРУГ-2000 ®).

Уфимская ТЭЦ-4 отпускает электрическую энергию, а также тепловую энергию в паре и в горячей воде на нужды отопления, в том числе – для ОАО «Уфанефтехим». Основным видом топлива на ТЭЦ является природный газ, резервным – мазут. Также на ТЭЦ сжигается технологический и попутный газ с соседних предприятий нефтехимического комплекса. Установленная электрическая мощность – 270 МВт, тепловая – 792 Гкал/ч.

Тренажёр для подготовки персонала цеха АСУ ТП представляет собой совокупность моделей парового котла и турбоагрегата, а также моделей действующих на предприятии автоматизированных систем с повторением алгоритмического обеспечения и графического представления.

Тренажёр предоставляет следующие возможности:

  • изучать влияние настроечных параметров автоматических регуляторов на характеристики переходных процессов и нарабатывать навык оптимальной настройки регуляторов
  • нарабатывать навык проверки технологических защит как на остановленном технологическом оборудовании (с воздействием на арматуру), так и без останова технологического процесса (на сигнал)
  • изучать алгоритмы работы существующих систем автоматического регулирования (САР) и технологических защит и блокировок (ТЗиБ)
  • нарабатывать навык отыскания дефектов в ПТК КРУГ-2000, а также подсистемах САР и ТЗиБ.

Фирмой «КРУГ» выполнены следующие работы:

  • Разработка модели АСУ ТП тренажёра
  • Разработка математической модели регулируемых параметров
  • Поставка программного обеспечения
  • Инжиниринговые работы и пусконаладочные работы.

Подробнее - Тренажер для подготовки персонала цеха АСУ ТП Уфимской ТЭЦ-4.
