Ноябрь 2006 / АСУ ТП водоотведения МУПП «Саратовводоканал»

В октябре 2006 года введена в промышленную эксплуатацию АСУ канализационной насосной станции №6 с обеспечением дистанционного контроля и управления в центральном диспетчерском пункте МУПП «Саратовводоканал» на базе SCADA «КРУГ-2000».

МУПП «Саратовводоканал» обеспечивает водоснабжение и водоотведение по всему г. Саратову.
КНС №6 оборудована современными, высокотехнологичными насосными агрегатами.
В рамках модернизации системы водоотведения, приняв во внимание соотношение цена-качество, опыт работы в данной области и выгодную территориальную расположенность, руководство МУПП «Саратовводоканал» выбрало технические решения, предложенные НПФ «КРУГ».

Руководствуясь требованиями МУПП «Саратовводоканал», специалисты НПФ «КРУГ» разработали АСУ КНС №6, реализующую в себе следующие функции:

  • локальное программно-логическое управление
  • дистанционное управление
  • технологический учет электроэнергии и перекачиваемых стоков
  • контроль состояния и наработки оборудования
  • ведение трендов, печатных документов, протоколов событий, режимных листов и др.

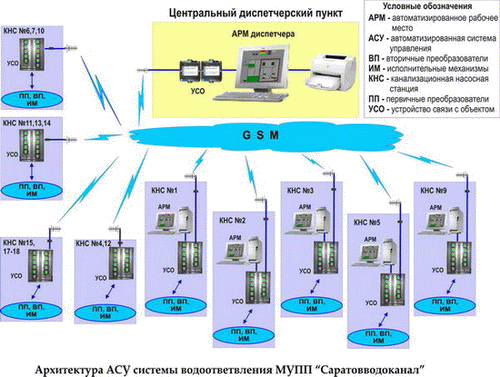

Система построена на базе SCADA «КРУГ-2000» с использованием программно-логических контроллеров и имеет двухуровневую структуру:
  • верхний уровень системы реализован на базе SCADA «КРУГ-2000»
  • на нижнем использовался информационный, измерительный и управляющий комплекс «ДЕКОНТ».
Программное обеспечение:
  • Модульная интегрированная SCADA «КРУГ-2000», в том числе среда разработки и модули среды исполнения: сервер БД, графический интерфейс, сервер ввода-вывода, ОРС-клиент, технологический язык КРУГОЛ™.
  • Программные компоненты компании ДЭП: WinDecont, разработчик, конфигуратор.
Информационная мощность:
  • сигналов:
    • информационных – 240
    • управляющих – 20
  • мнемосхем – 15
  • трендов – 185.
Количество станций: АРМ диспетчера – 1.

АСУ канализационной насосной станции №6 с обеспечением дистанционного контроля и управления в центральном диспетчерском пункте МУПП «Саратовводоканал» поставлялась комплектно. Проектировщиком, разработчиком и поставщиком являлась НПФ «КРУГ». Разработка и внедрение АСУ были проведены совместно с НПФ «ТАЭС» (г. Саратов), выполнявшей монтаж, и специалистами МУПП «Саратовводоканал».

Данная система является первым этапом создания полномасштабной системы, охватывающей все КНС МУПП «Саратовводоканал».
