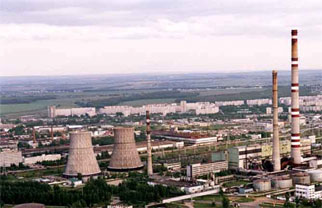

Март 2009 / Подсистема учета газа АСКУ энергоносителей Чебоксарской ТЭЦ-2 введена в промышленную эксплуатацию

На Чебоксарской ТЭЦ-2 (ОАО «ТГК-5») успешно введена в промышленную эксплуатацию подсистема учета газа, которая является неотъемлемой частью автоматизированной системы коммерческого учета (АСКУ) энергоносителей, разработанной на базе ПТК КРУГ-2000™.

Подсистема учета природного газа и его компонентов Чебоксарской ТЭЦ-2 предназначена для осуществления эффективного контроля отпуска и потребления природного газа, рационального его использования, оптимизации взаимных финансовых расчётов между поставщиками и потребителями газа.

Подсистема учета природного газа обеспечивает выполнение следующих целевых функций:

  • измерение мгновенных и расчёт усредненных значений температуры и давления газа за интервалы времени
  • расчет теплофизических параметров природного газа
  • расчет количественных параметров природного газа: мгновенных и усреднённых значений расхода газа, его массы и объёма в рабочих и нормальных условиях за отчётные интервалы времени с коррекцией значений по температуре и давлению
  • автоматическое формирование ведомостей учёта природного газа за отчётные интервалы времени по каждому направлению его использования.

Подсистема учета природного газа и его компонентов идентична структуре всех сегментов АСКУ, разработанной как иерархическая, трехуровневая, территориально распределенная автоматизированная система реального времени:

  • В состав нижнего уровня системы входят датчики технологических параметров и учетных сред, датчики положения запорной аппаратуры и исполнительных механизмов
  • Второй (средний) уровень представлен микропроцессорными контроллерами TREI-5В-02 и устройствами связи с объектом (УСО), представляющими собой совокупность измерительных модулей ввода/вывода сигналов нижнего уровня. УСО размещаются непосредственно вблизи объекта автоматизации (узла учета), осуществляют выдачу управляющих сигналов на исполнительные механизмы, собирают информацию с датчиков и устройств нижнего уровня, после чего в цифровом формате она передаётся в контроллер. Средний уровень выполнен по схеме 100% «горячего» резервирования и зеркализации процессорной части
  • Третий (верхний) уровень включает два резервируемых сервера сбора обработки и хранения данных, совмещенные с автоматизированными рабочими местами диспетчерского персонала, на которых установлено программное обеспечение SCADA КРУГ-2000® (программные комплексы «Станция оператора/архивирования сервер»), а также выделенный Web-сервер с программным обеспечением Web-Контроль™.

Основные технические характеристики

  • Диапазон измерений объёмного расхода природного газа, приведённого к стандартным условиям, тыс. м3/ч ….. от 0 до 160
  • Границы допускаемой относительной погрешности измерений объёмного расхода и объёма природного газа, приведённого к стандартным условиям, с доверительной вероятностью 0,95 % ….. ± 2.

Благодаря модульности АСКУ энергоносителей, планируется поэтапное, без останова действующей части внедрение всех ее подсистем: коммерческого и технического учета тепловой энергии и теплоносителя; коммерческого учета добавочной (речной), водопроводной и сточной воды; технического учета мазута.
