SCADA КРУГ-2000®


ВЕРСИЯ 4.2
К НОВЫМ ВЕРШИНАМ

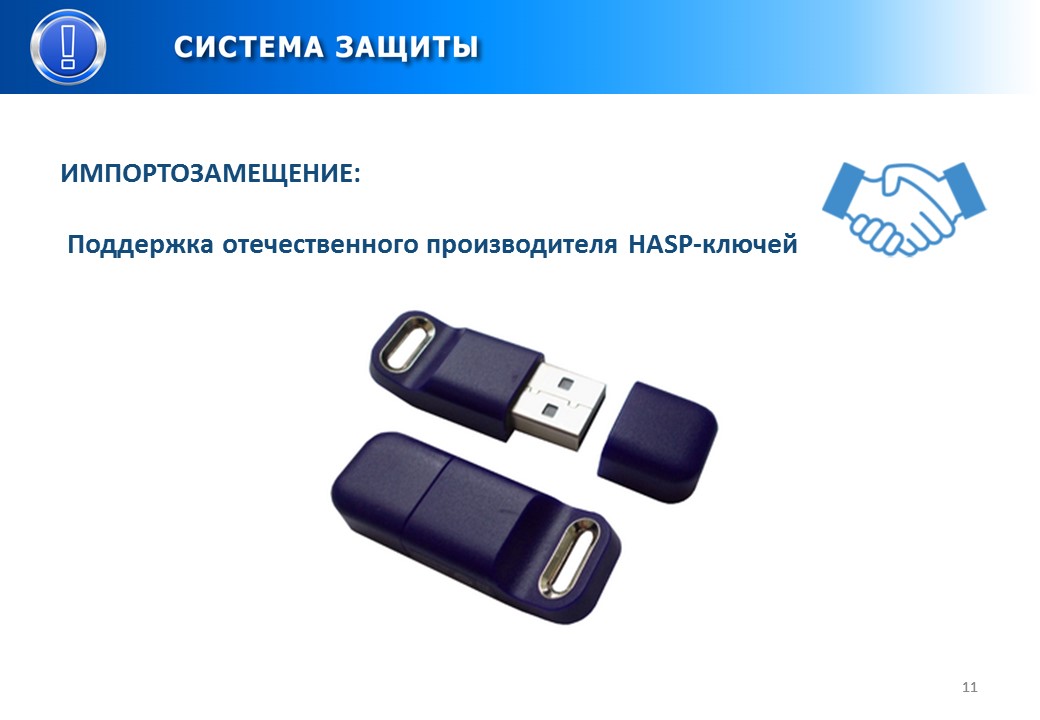

Для разработчиков программного обеспечения фирмы КРУГ 2015-2016 годы прошли под флагом Импортозамещения. За два года существенным изменениям подверглись SCADA КРУГ-2000® и система реального времени контроллера (СРВК). Изменения проводились с целью приведения программного обеспечения в соответствие с корпоративными требованиями крупнейших энергетических компаний нашей страны для возможности участия в программах закупок данных компаний.

Данный материал будет полезен тем, кто знаком со SCADA КРУГ-2000, так как в нём перечислен новый функционал SCADA КРУГ-2000 версии 4.2.

Для пользователей программно-технического комплекса КРУГ-2000 будет интересна информация об изменениях и новых функциях в Системе Реального Времени Контроллера (СРВК) КРУГ-2000, а также о дополнительном программном обеспечении КРУГ-2000, выпуск которого планируется в ближайшее время.


Подсистема сигнализации и событий

К уже хорошо зарекомендовавшему себя принципу формирования сигнализации по переменным мы добавили сигнализацию по событиям. При необходимости Вы можете использовать оба этих типа сигнализации одновременно!

Использование сигнализации по событиям полностью меняет принцип работы оператора с графическим интерфейсом. Теперь Вы можете контролировать состояние объекта только с помощью подсистемы событий. Расширенное новыми полями описание события дает четкое представление о причинах возникновения события и его текущем состоянии.

Сортировка событий по любому полю в режиме реального времени и мощная система фильтров позволяет оператору просматривать только наиболее важную в данный момент времени информацию.

Просмотр в отдельном окне всех активных нарушений дает оператору полную картину о состоянии объекта.

Созданное для облегчения работы оператора контекстное меню события позволяет:

  • удалить событие из текущего представления
  • сквитировать только текущее событие
  • перейти на мнемосхему к связанному с событием параметру.
В дополнение к информации, предоставляемой протоколом событий, реализована возможность отображения на видеокадрах количества «активных» нарушений.

Встроенный в программу просмотра протокола событий конвертер позволяет проводить анализ событий с использованием аналитических средств MS Excel.


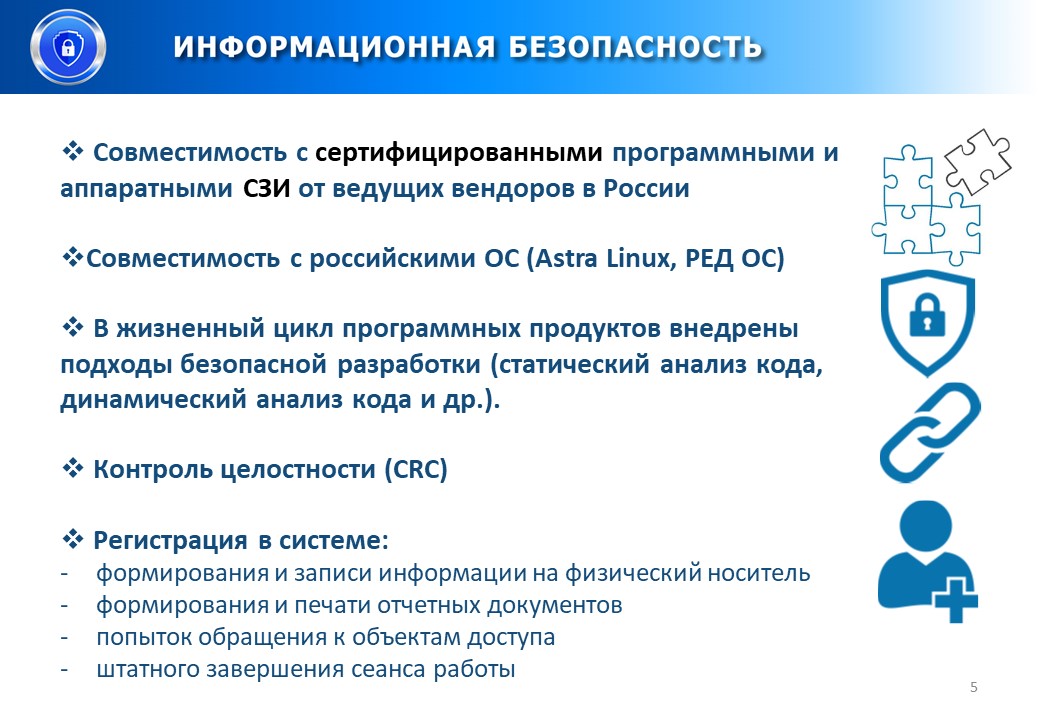

Новая подсистема контроля доступа

Новая подсистема контроля доступа позволит Вам:

  • вывести расширенные данные о пользователе (телефон, организация, подразделение и т.д.)
  • запретить одновременную авторизацию в системе нескольких пользователей
  • настроить автоматический выход зарегистрированного пользователя в заданное время или через определенный промежуток времени
  • зарегистрировать неудачные попытки авторизации пользователя
  • отобразить в протоколе событий информацию о пользователе, выполнившем действие
  • вывести на мнемосхеме информацию о зарегистрированных пользователях.


Событийные самописцы

Большие изменения коснулись событийных самописцев. Реализована возможность формирования значений событийных трендов на уровне Сервера БД (в предыдущих версиях значения событийных трендов можно было «поднять» только с контроллера).

Кроме этого, Вы можете записывать значения тренда с заданной меткой времени и качеством из программы пользователя на сервере БД.

Структура хранения событийных трендов позволяет добавлять перья в уже существующий самописец, без потери данных по другим перьям.

Для регистрации быстроизменяющихся параметров мы сделали поддержку интервала между точками событийного тренда до одной миллисекунды.

Специальные алгоритмы сжатия трендов позволят Вам просматривать большой объём данных на одном экране.

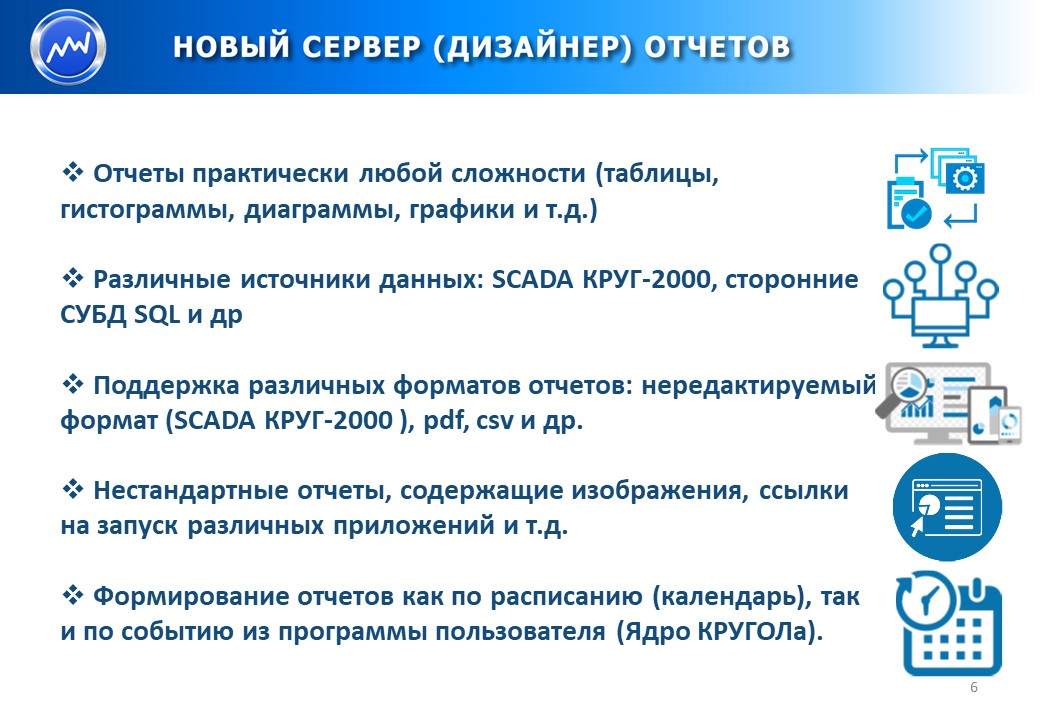

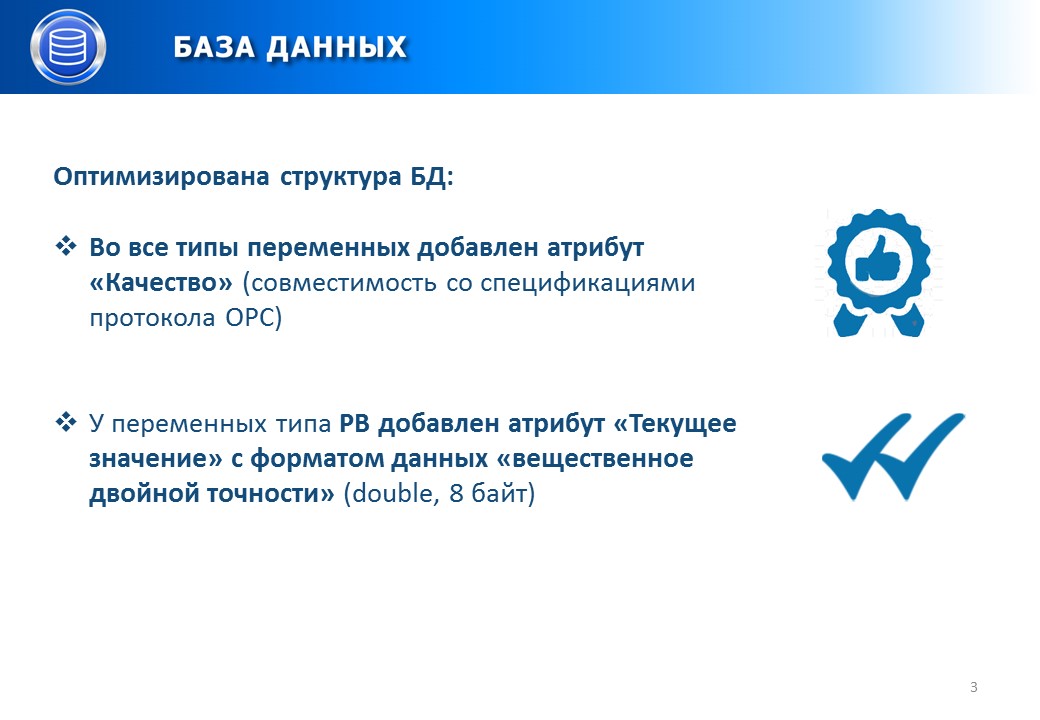

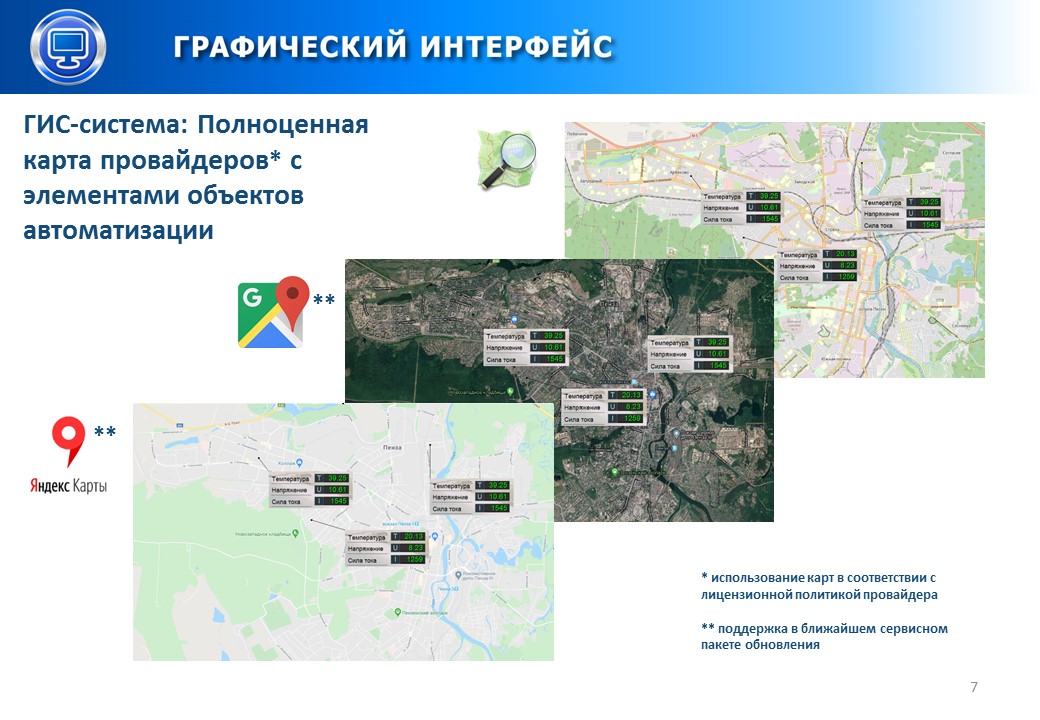

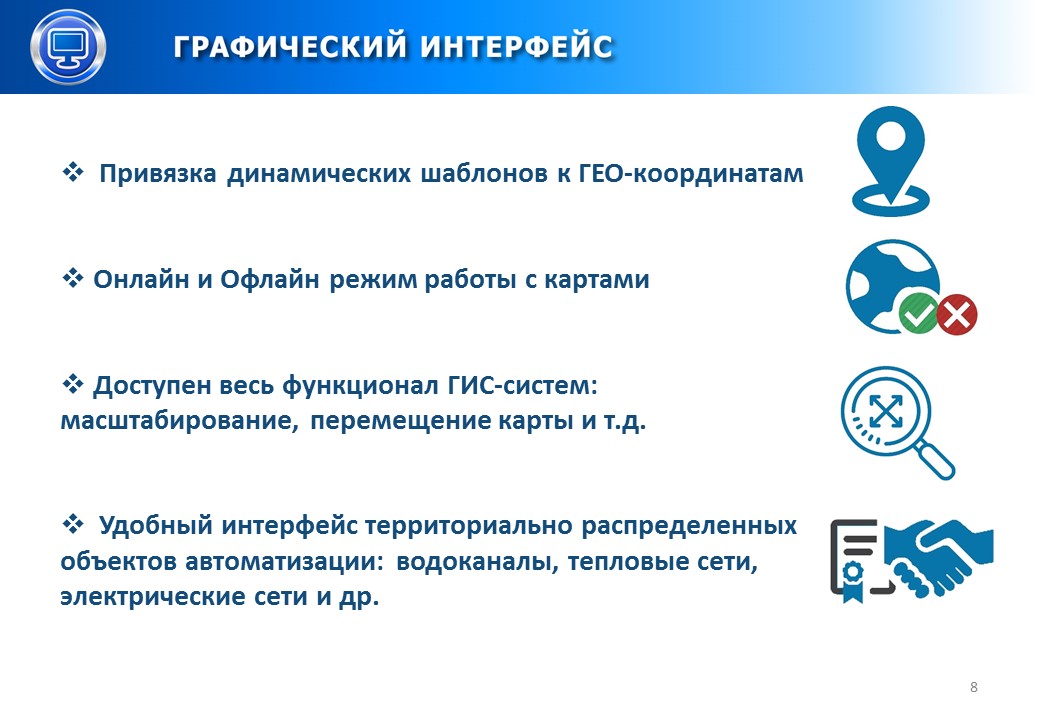

Графический интерфейс

Автоматическая заливка пустого пространства на мнемосхеме позволит Вам использовать один и тот же проект на мониторах с разным разрешением без необходимости «подгонки» графического проекта.

Параллельная (независимая) отрисовка мнемосхем и динамических элементов «Тренд» и «Роллинг» позволяет просматривать большие объемы архивных данных без влияния на скорость отображения оперативных параметров.

В динамическом элементе «Тренд» появилась возможность отображения трендов из разных самописцев. Теперь линия тренда может менять свой вид в зависимости от качества значения, а список типов соединений между точками тренда расширен ступеньками по (i)-ой и (i-1)-ой точкам.


Интеграция с СУБД

Новый модуль «SQL конвертер» позволяет Вам передавать данные из архивных и оперативных трендов в SQL сервер в режиме реального времени.

‹ ›

Кроме вышеперечисленного, проведено еще много изменений, повышающих надежность и быстродействие системы, таких как:

  • усовершенствованный механизм зеркализации данных с резервного сервера на основной
  • «Мгновенный» переход на резервную сеть

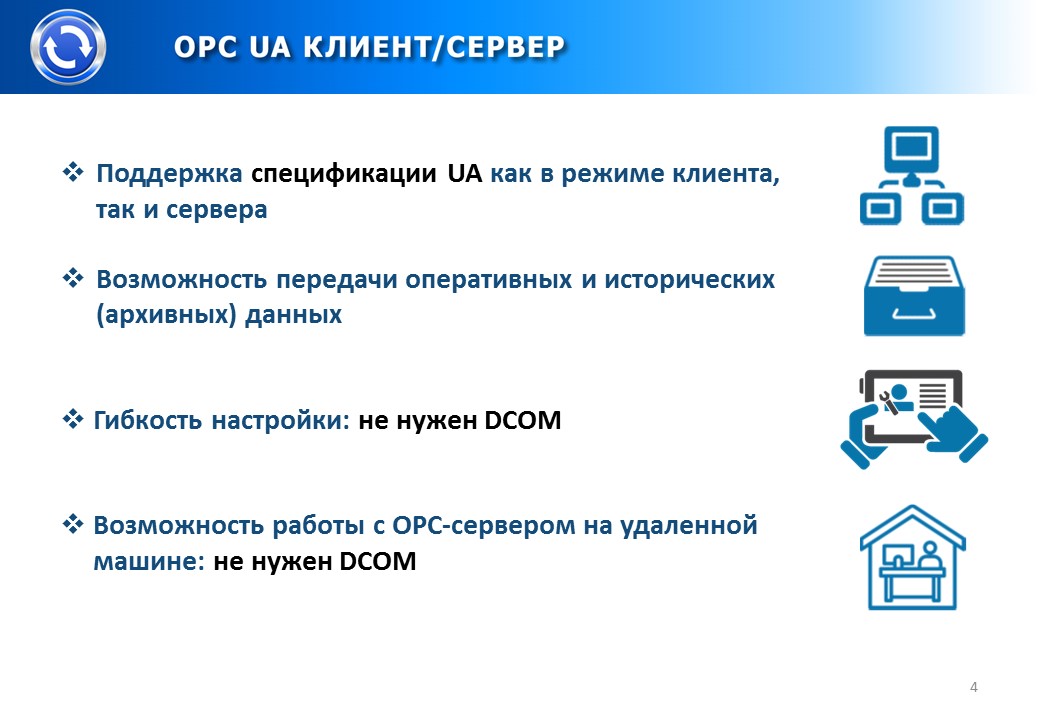

  • повышение скорости обмена данными по каналам связи с типом «OPC-клиент» и «TM-канал» и т.д.


Опробование на реальных объектах

Новое программное обеспечение «КРУГ-2000» уже внедрено и показало устойчивую и надёжную работу на нескольких объектах автоматизации. В том числе система диспетчеризации ООО «Газпром добыча Оренбург», АСУ ТП ГРП Пензенской ТЭЦ-1, узел учёта нефти на Омском РНУ ОАО «Транснефть – Западная Сибирь». Ещё несколько систем автоматизации с новым фирменным программным обеспечением уже отгружено нашим партнёрам и находятся в процессе наладки.

Уже в тестировании находятся новые функции, такие как:

  • Редактирование БД в реальном времени
    Позволит вносить изменения в непосредственно работающую БД без процедуры сохранения БД в генераторе БД
  • Автоматическая загрузка прикладного программного обеспечения на компоненты ПТК КРУГ-2000
    Значительно упростит процесс загрузки (особенно для резервированных структур) нового прикладного ПО на компоненты ПТК, включая серверы БД, станции оператора и контроллеры
  • Резервирование канальных самописцев в резервируемых ТМ-каналах Сервера БД
    Ставит окончательную точку в вопросах организации резервированных ТМ-каналов на сервере БД, серьёзно упрощая их настройку
