Виртуальный ПЛК на базе СРВК
Виртуальный ПЛК (vPLC) – программный комплекс, в котором функции Системы Реального Времени Контроллера (СРВК) классического аппаратного контроллера исполняются в гипервизоре на персональном компьютере или промышленном сервере. В Виртуальном ПЛК реализованы все базовые функции «физического» контроллера, подробнее с которыми можно ознакомиться на странице СРВК.
Основные функции:
- Сбор данных с интеллектуальных приборов
- Анализ в реальном времени значений параметров
- Выполнение алгоритмов Пользователя
- Выдача управляющих воздействий
- Формирование сообщений/архивов
- Регулирование по ПИД-закону
- Обмен со SCADA-системами/ OPC UA-клиентами
Назначение
- Внедрение АСУ ТП без «физического» контроллера. Благодаря тому, что Виртуальный ПЛК повторяет функционал классического аппаратного контроллера, включая:
- обработки переменных базы данных
- выполнение программ Пользователя ИСР КРУГОЛ
- информационный обмен со SCADA КРУГ-2000 и Платформой StreamDat по «внутренним» надежным протоколам обмена
- информационный обмен с интеллектуальными устройствами, подключенными к портам Ethernet/RS-485 компьютера, он может быть использован для построения автоматизированных систем.
- Отладка прикладного ПО. Виртуальный ПЛК может быть использован для отладки прикладного программного обеспечения автоматизированной системы управления в условиях отсутствия аппаратной части контроллеров:
- отладка программ, написанных на технологическом языке программирования КРУГОЛ
- проверка корректности базы данных контроллера и правильности настройки «встроенных» алгоритмов обработок переменных
- тестирование межконтроллерного взаимодействия
- отладка взаимосвязи между контроллерами и SCADA системой/OPC UA-клиентом
- проверка графического проекта, системы сообщений и сигнализаций.
- Конвертор протоколов. Благодаря обширной библиотеке драйверов на несколько десятков устройств, Виртуальный ПЛК может выполнять функцию конвертора протоколов. Например, получать данные от одних абонентов по протоколу МЭК 60870-5-104 и предоставить возможность получения данных другим абонентам по протоколу MODBUS TCP.
- Обучение сотрудников инжиниринговых компаний. Виртуальный ПЛК может быть использован для обучения сотрудников инжиниринговых компаний и студентов ВУЗов принципам работы с системой реального времени контроллера.

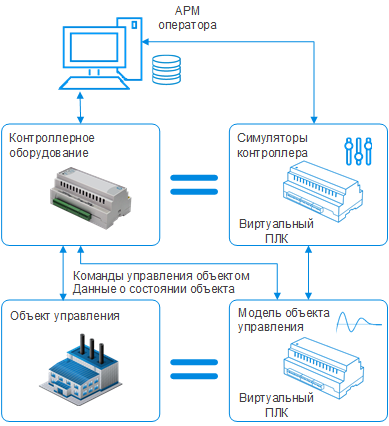

- Создание симулятора объекта управления. На технологическом языке КРУГОЛ можно реализовать математические модели (ММ) различных объектов управления, начиная от простых исполнительных механизмов (задвижки, регулирующие клапаны) до ММ агрегатов (котлы, турбины, установки переработки нефти и газа). Созданный симулятор в совокупности с другими Виртуальными ПЛК может быть использован в компьютерных тренажёрах для обучения оперативного персонала, а также для проверки работоспособности систем управления объектами на полигонных испытаниях.
Лицензирование

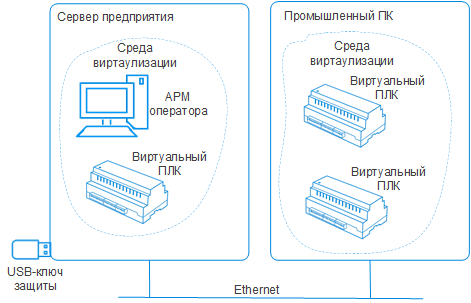

Лицензия поставляется в виде электронного USB ключа защиты, и как в СРВК, имеет модульный принцип – оплачиваете только те модули, которые Вам необходимы. Лицензия определяет количество экземпляров Виртуального ПЛК, работающих одновременно, и конфигурацию модулей лицензии. USB-ключ защиты может быть установлен как на локальном компьютере, так и на удаленном, доступном по сети. На одном компьютере могут быть запущены несколько виртуальных машин с Виртуальными ПЛК. К одному USB ключа защиты могут быть подключены Виртуальные ПЛК с нескольких компьютеров.
Дистрибутив Виртуального ПЛК представляет собой образ виртуального диска в формате *.ova. Файлы c расширением .ova и .ovf соответствуют открытому стандарту (Open Virtualization Format) для хранения и распространения виртуальных машин. Стандарт OVF не привязан к какой-либо реализации гипервизора или аппаратной архитектуре. Таким образом, файл .ova или .ovf может быть открыт не только в среде VirtualBox, но и в других средах, например - VMware.
Технические требования
Для работы Виртуального ПЛК понадобится дистрибутив бесплатного гипервизора VirtualBox или VMware для Вашей операционной системы. Минимальные требования к компьютерам для работы с Виртуальным ПЛК:
- процессор с частотой не менее 1.5 ГГц
- объем оперативной памяти не менее 4 Гбайт
- объем свободного пространства на жестком диске 500 Мбайт
