Модули комбинированные ввода-вывода AIO-3UI/3UI
(модули управления позиционером ЭГСР)

Назначение

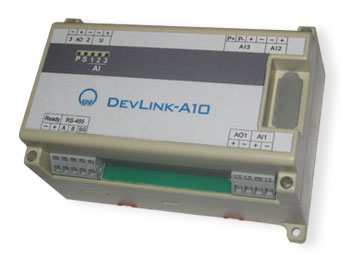

Модули комбинированные ввода-вывода DevLink-A10.AIO-3UI/3UI, входящие в состав промышленного контроллера DevLink-C1000, предназначены для управления положением сервомоторов регулирующих клапанов электрогидравлических систем регулирования (ЭГСР) турбоагрегатов посредством электрогидравлического преобразователя (ЭГП) путем подачи токовых команд управления в верхнюю или нижнюю катушку ЭГП в соответствии с заданием, приходящим в модуль извне, в виде унифицированного сигнала тока.

Модули DevLink-A10.AIO-3UI/3UI входят в состав типового решения Автоматизированная электрогидравлическая система регулирования паровой турбины ТЭЦ.

Функции

• измерение входных унифицированных сигналов тока в диапазонах 0-5/0-20/4-20 мА по каналам измерения задания положения сервомотора и положения сервомотора с гальванической изоляцией;
• питание датчика положения сервомотора (ДПС) трансформаторного типа ИБП-45-1 и измерение выдаваемого датчиком положения входного сигнала напряжения по каналу измерения положения сервомотора с гальванической изоляцией;
• формирование аналогового выходного канала положения сервомотора в виде унифицированного сигнала тока в диапазонах 0-5/0-20/4-20 мА или напряжения в диапазоне 0-10 В с гальванической изоляцией;
• формирование аналоговых выходных каналов с ШИМ на ЭГП («Больше», «Меньше»);
• формирование дискретного выходного канала готовности модуля типа «сухой контакт» (номинальное напряжение 24 В, ток нагрузки до 100мА) с гальванической изоляцией;
• программный выбор типа входного сигнала;
• цифровая фильтрация измеренных входных сигналов для подавления помех;
• регулирование положения сервомотора по ПИД-закону; выходными сигналами являются аналоговые выходные каналы;
• защита от смены полярности и пониженного напряжения питания, программный контроль напряжения питания;
• программный контроль обрыва и короткого замыкания по входным и выходным каналам;
• программный контроль сопротивления нагрузки по выходным каналам на ЭГП;
• защита от короткого замыкания по выходным каналам;
• обмен информацией с головным сетевым устройством (например, контроллером DevLink-C1000) по интерфейсу RS-485 на скоростях до 115,2 кбод; поддержка протокола Modbus RTU;
• формирование регистров текущих и зафиксированных ошибок c ручным сбросом;
• настройка маски восстановления работоспособности регулятора при исчезновении ошибок.
