Назначение

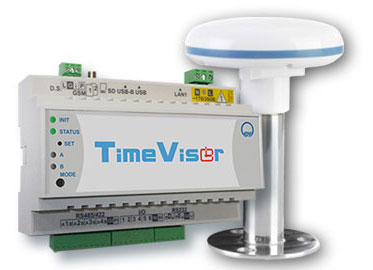

Программно-аппаратный комплекс Сервер единого времени TimeVisor ™ предназначен для обеспечения высокоточной синхронизации времени абонентов сети, входящих в состав системы. Источниками точного времени UTC (Universal Time Corrected – универсальное мировое время по Гринвичу) являются приемники систем GPS или GPS/ГЛОНАСС, совмещенные с активной антенной. Приемник имеет пыле- и влагозащищенный корпус и размещается вне помещения, под открытым небом.

Модельный ряд

п/п
Модель Питание Комплект модификации Спутниковая система навигации Точность Вес комплекта, габариты Цена за единицу
(руб. без НДС)
1 TimeVisor2 24/220V Приемник временной синхронизации, интерфейсный кабель 30 м. GPS/
ГЛОНАСС
±5...10 мс 4 кг 400х400х250 мм ПО ЗАПРОСУ
2 TimeVisor3 24/220V Приемник временной синхронизации, интерфейсный кабель 30 м. GPS/
ГЛОНАСС
(1PPS)
±10 мкс 4 кг 400х400х250 мм ПО ЗАПРОСУ

*Базовая стоимость включает в себя аппаратную часть, базовое программное обеспечение, приемник временной синхронизации, интерфейсный кабель 30 метров.  Для расчета стоимости иных комплектаций просим воспользоваться формой заказа.

Преимущества

ОПРОСНЫЙ ЛИСТ
  • В новых версиях TimeVisor2 и TimeVisor3 полностью обновлен Web-конфигуратор (с сохранением функциональности конфигуратора предыдущей версии), среди новых функций которого можно назвать:
    • возможность оперативного контроля состояния связи с источником точного времени (со спутниками) и статуса синхронизации времени
    • возможность анализа статистики синхронизации времени за временной промежуток на основе графического представления данных
    • возможность выполнения сложных сетевых настроек, в том числе  использование дополнительных сетевых адресов, сетевых шлюзов и маршрутов
    • возможность защитить WEB-интерфейс от случайного изменения настроек использованием авторизованного доступа с настройкой учетных записей и паролей
  • Высокая точность синхронизации системного времени абонентов сети, полностью удовлетворяющая требованиям РД 153-34.1-35.127-2002: пределы абсолютной погрешности ± 10 мкс (модификация TimeVisor3)
  • Малые габариты
  • Возможность применения в промышленных условиях эксплуатации
  • Возможность резервирования серверов единого времени
  • Простота настройки и эксплуатации
  • Сертифицирован.

Технические характеристики

МОДЕЛЬ TimeVisor2 TimeVisor3
ОСНОВНЫЕ ФУНКЦИИ
Пределы абсолютной погрешности От ± 5 до ± 10 мс ± 10 мкс (1PPS)
Режимы работы клиент-сервер / широковещательный
Поддерживаемые сетевые протоколы NTP v.1-4 / NTP «широковещательный» режим / SNTP (Simple Network Time Protocol)
Операционная система Linux
Интерфейсы 1 порт Ethernet 100 Base-T с пром. защитой от статических разрядов (ESD-защитой), 1 порт RS232, 4 порта RS-485 / 2 порта RS-422
Настройка Web-конфигуратор
Поддерживаемые операционные системы клиентов Windows 2000/XP/Vista/7/10/Server 2008/Server 2012/Server 2016, Linux, QNX и ряд других
ЭЛЕКТРОПИТАНИЕ
Напряжение питания 24/220V
Максимальная потребляемая мощность 8,5 Вт 14 Вт
КОНСТРУКЦИЯ
Габаритные размеры 141 х 90 х 65 мм
Монтажное крепление Рейка DIN, зажим
Приемники систем GPS/ГЛОНАСС (Приемник временной синхронизации)
Габаритные размеры (В х Ш) 60 х 97 мм
Вес 0,3 кг
Степень защиты IP67
Способ крепления М24х2 резьба
Интерфейсный кабель
Длина 30,60,90,120 м
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Температура окружающего воздуха От - 40°С до + 60°С
Относительная влажность воздуха От 10% до 85% при температуре + 35°С
Атмосферное давление От 84 до 106,7 кПа (от 630 до 800 мм рт. ст.)
СЕРТИФИКАЦИЯ

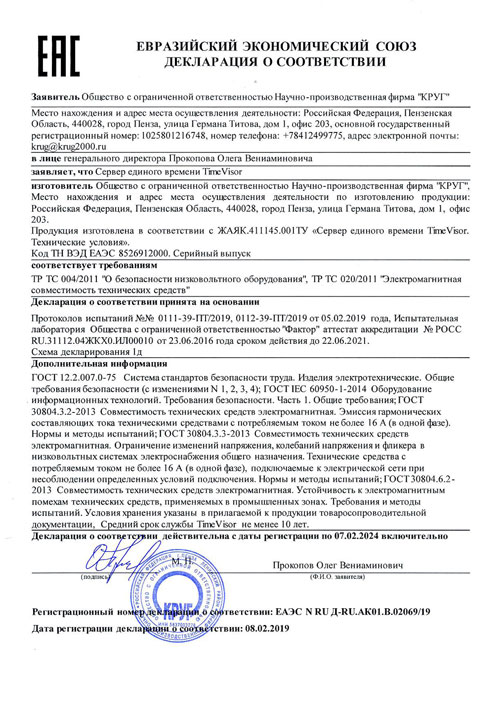

Декларация на соответствие технического регламента таможенного союза ТР ТС
ОПЦИИ

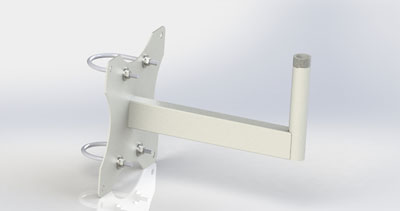

Кронштейн приемника временной синхронизации TimeVisor (универсальный)

Кронштейн приемника временной синхронизации TimeVisor (универсальный)

Модель Вес комплекта, габариты Цена за единицу
(руб. без НДС)
Кронштейн приемника временной синхронизации TimeVisor (универсальный) 1,2 кг
27х22х20 см
ПО ЗАПРОСУ

Принципы работы

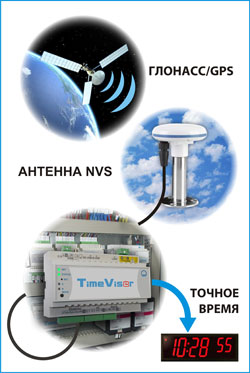

Сигналы точного времени передаются либо от Глобальной Системы Позиционирования GPS (Global Positioning System), либо от Глобальной Навигационной Спутниковой Системы (ГЛОНАСС).

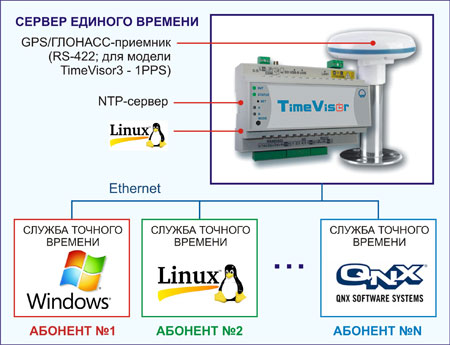

Передача пакетов точного времени от TimeVisor к абонентам осуществляется по сетевому протоколу времени NTP (Network Time Protocol). Для взаимодействия абонентов с TimeVisor на них устанавливаются и настраиваются службы точного времени. Служба точного времени кроме коррекций времени осуществляет подстройку хода системных часов компьютера, что позволяет сохранить точное время в течение продолжительного периода в случае сбоя работы сети.

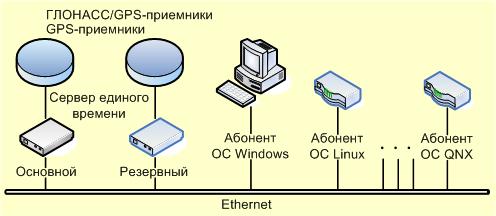

Для повышения надежности и отказоустойчивости можно использовать дополнительный  (резервный) сервер времени. Резервирование настраивается при конфигурировании служб точного времени на абонентах.

TimeVisor в зависимости от настроек обеспечивает работу в следующих режимах:

«Клиент-сервер». Абоненты периодически отправляют запросы серверу времени на получение точного времени. Получив запрос, сервер времени сразу же отправляет запросившему абоненту ответ, содержащий метку времени. Данный режим позволяет синхронизировать время на абонентах с минимальной погрешностью.

«Широковещательный». TimeVisor периодически рассылает сигналы точного времени всем абонентам сети. Этого решения вполне достаточно для автоматической синхронизации времени всех абонентов сети при относительно невысоких требованиях к погрешности синхронизации.

Применение

Существует ряд информационных систем, в которых необходимо наличие точного единого времени. К таким системам относятся:

  • Автоматизированные системы коммерческого учёта ресурсов (особенно энергоресурсов)
  • Распределённые корпоративные информационные системы
  • Системы промышленной автоматизации
  • Автоматизированные платёжные системы
  • Автоматизированные системы управления транспортом и т.д.

Для повышения надёжности и отказоустойчивости системы, в службе точного времени предусмотрена возможность использования дополнительного (резервного) сервера времени.

Загрузка технической документации РЭ Сервера единого времени TimeVisor

Опросный лист

Для заказа скачайте опросный лист, заполните и пришлите по адресу krug@krug2000.ru.

Заказать продукцию, услуги или задать любые вопросы нашим специалистам Вы также можете с помощью формы обратной связи.
