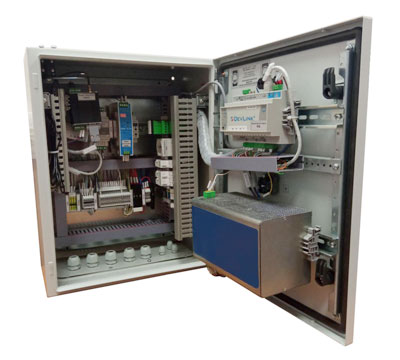

Шкаф учета и телемеханики для цифровизации электрических подстанций (0,4/6/10/20 кВ)

Назначение

Шкаф учета и телемеханики предназначен для осуществления автоматизированного контроля и управления режимами электроснабжения, режимами работы электрооборудования трансформаторной подстанции (ТП), распределительной подстанции (РП) 0,4/6/10/20 кВ, реклоузера 6/10 кВ, опроса установленных (либо планируемых к установке) приборов учета (ПУ) электроэнергии, передачи управляющих воздействий на силовое оборудование, в том числе с целью осуществления ограничения потребления электроэнергии.

Автоматизация контроля и управления является одним из важных условий повышения эффективности работы электрических сетей:

  • повышения устойчивости работы оборудования
  • повышения надежности электроснабжения
  • уменьшения ошибок персонала
  • предотвращения в ряде случаев повреждения основного электрооборудования
  • быстрого восстановления энергоснабжения после аварийных нарушений
  • уменьшения трудозатрат при эксплуатации вследствие автоматического выявления неисправности электрооборудования аппаратуры управления.

Поддерживаемые устройства (протоколы обмена)

За счет поддержки контроллером сбора данных DevLink-C1000 (УСПД), являющимся основным элементом шкафа, большого числа протоколов обмена (в том числе проприетарных), шкаф может быть легко встроен практически в любую автоматизированную систему (или даже несколько систем одновременно).

Среди поддерживаемых открытых протоколов обмена:

  • ОРС (спецификации DA и HDA)
  • МЭК-101 (КП и ПУ)
  • МЭК-104 (КП и ПУ)
  • ModBus RTU (сервер/клиент)
  • ModBus TCP (сервер/клиент)
  • DLMS/COSEM (в объеме спецификации СПОДЭС)
  • протокол обмена с системой Пирамида-Сети
  • протокол MMS (МЭК-61850).

Среди наиболее популярных поддерживаемых приборов учета:

  • электросчетчики серии Меркурий
  • электросчетчики серии ПСЧ
  • электросчетчики BINOM-335
  • электросчетчики СТЭМ-300
  • и многие другие.

С полным перечнем поддерживаемых протоколов и устройств можно ознакомиться здесь.

Основные технические характеристики шкафа

Габаритные размеры 500х400х250 мм
Питание ~220В, 50 Гц / =24В
Степень защиты IP55
Потребляемая мощность не более 220 Вт
Рабочая температура от -40°С до +70°С
Аварийное питание безаккумуляторный источник бесперебойного питания на базе суперконденсаторов, обеспечивающий питание в течение не менее 2 минут (при необходимости данное время может быть увеличено)
Коммуникационные возможности
4 порта RS485 и 1 порт RS232 для подключения интеллектуальных устройств, установленных на подстанции: РЗА, устройства телемеханики, электросчетчики и др. (поддержка более 50 устройств)
1 порт 1-Wire для подключения датчиков температуры, влажности, освещенности, задымления и пр.
2 независимых GSM-канала с поддержкой 2-х SIM-карт в каждом для передачи данных в автоматизированные системы
4 порта Ethernet (через коммутатор) для подключения интеллектуальных устройств, установленных на подстанции, и передачи данных в автоматизированные системы
4 физических канала дискретного ввода DI;
2 физических канала дискретного вывода DO.
Количество и тип физических каналов ввода/вывода могут быть расширены по требованию Заказчика (при условии увеличения габаритов шкафа)

Информационная безопасность

С целью обеспечения информационной безопасности могут быть задействованы:

  • встроенные механизмы защиты: идентификация/аутентификация пользователя, контроль несанкционированного доступа, контроль перевода УСПД в режим программирования, контроль питания, использование шифрования при передаче данных (IPSec) и пр.
  • наложенные средства защиты информации (СЗИ), обладающие сертификатами соответствия ФСТЭК/ФСБ России, совместимость с которыми подтверждена в ходе испытаний. С описанием проверенных решений с использованием наложенных СЗИ можно ознакомиться здесь.

Дополнительные возможности

  • Обеспечение возможности удаленного доступа к подключенным к контроллеру устройствам по «родному» протоколу (например для переконфигурации с помощью штатного программного обеспечения). Во время такого подключения поток передаваемых данных не будет прерван: в контроллере реализован механизм арбитража, осуществляющий маршрутизацию пакетов от контроллера и внешней программы, работающей по протоколу прибора.
  • 100%-ое «горячее» резервирование контроллеров (УСПД). В случае выхода из строя процессорного модуля или модулей ввода/вывода основного контроллера автоматически происходит передача управления резервному контроллеру. Механизм зеркализации данных обеспечивает полностью безударный переход.
  • 100%-ое «горячее» резервирование каналов связи. В случае отказа одного из каналов связи обеспечивается возможность автоматического перехода на резервную сеть. Встроенные GSM/GPRS-модемы позволяют работать с двумя операторами сотовой связи одновременно, что решает вопрос резервирования каналов сотовой связи.
