Шкафы контроля и управления водозаборными скважинами
Базовым элементом шкафов контроля и управления водозаборными скважинами (АСУС) является промышленный контроллер DevLink-C1000®. Данный контроллер поддерживает широкий спектр открытых протоколов обмена данными, что позволяет легко интегрировать АСУС практически в любую информационно-управляющую систему Заказчика.
Назначение
ОПРОСНЫЙ ЛИСТ
- Регулирование давления/расхода посредством управления преобразователем частоты (ПЧ), установленным внутри шкафа
- Технический учет потребленной насосом электроэнергии с помощью специализированной функции, встроенной в преобразователь частоты
- Возможность организации коммерческого учета потребляемой электроэнергии за счет установки внутрь шкафа трехфазного электросчетчика (опция) с автоматизированным съемом с него данных (как оперативных, так и архивных)
- Управление насосным оборудованием
- Промежуточная алгоритмическая обработка собранных данных
- Передача данных на верхний уровень в информационно-управляющие системы с использованием открытых протоколов обмена данными OPC (DA, HDA), МЭК-104, ModBus RTU/TCP, в том числе в SCADA КРУГ-2000® по специализированным каналам связи
- Регистрация и промежуточное хранение собранных данных
- Представление оперативному персоналу собранной информации «по месту» с помощью панели управления.
Функции
- Автоматическое управление скважинным насосом
- Автоматизированный опрос подключенных к АСУС приборов учета, ПЧ и др. устройств по проводным цифровым каналам связи (RS232, RS485) и «физических» датчиков; хранение полученных данных, в т.ч. архивных
- Формирование собственных архивов (трендов) путем присвоения метки времени к полученным из прибора учета оперативным данным (DA) и сохранения этих данных в памяти контроллера
- Возможность осуществления технического и коммерческого (опционально) учета электроэнергии
- Управление производительностью насоса
- Защита насосного оборудования от «сухого» хода, либо по давлению в напорном трубопроводе
- Опрос оборудования удаленных шкафов на других скважинах, расположенных в прямой видимости друг от друга по радиоканалу (433 МГц) (опционально)
- Индикация данных, собранных с приборов учета и «физических» датчиков «по месту» с помощью панели управления, установленной непосредственно на двери шкафа
- Передача оперативных и архивных данных на верхний уровень как по проводным (Ethernet), так и по беспроводным (GSM) каналам связи, в т.ч. с возможностью 100% «горячего» резервирования каналов связи
- Автоматический контроль диагностического состояния оборудования шкафа (самодиагностика) с передачей этой информации на верхний уровень.

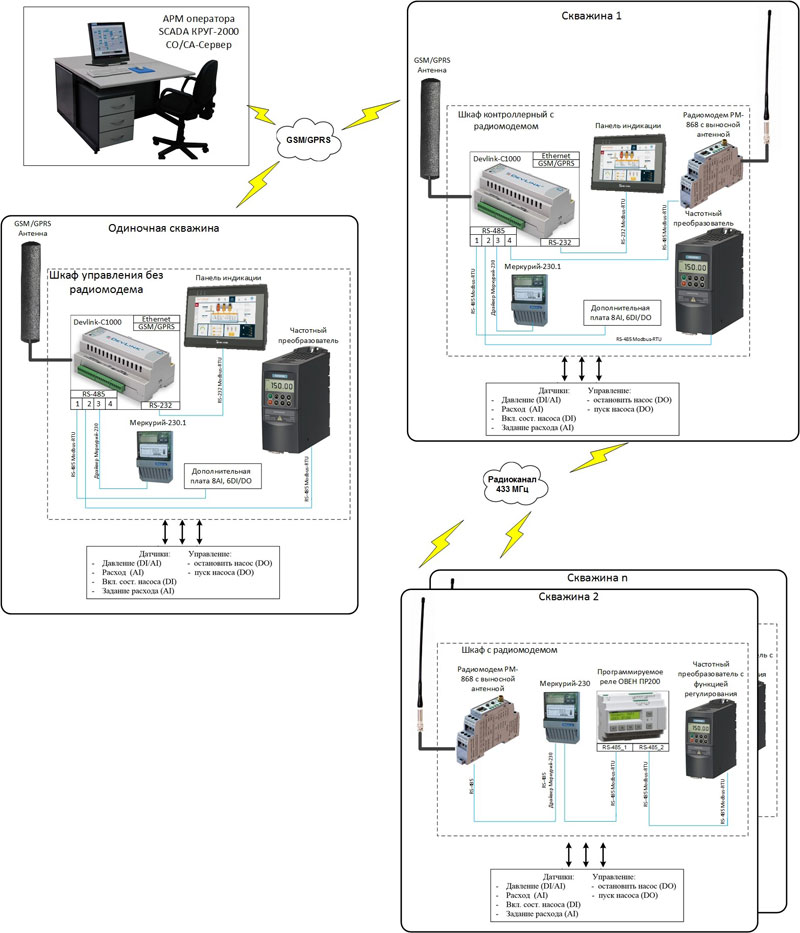

Структурная схема типовой автоматизированной системы управления скважинами (АСУС)
Компоненты
Шкаф контроля и управления водозаборными скважинами состоит из следующих основных компонентов:
Для одиночных скважин (базовая модель) шкафы оснащаются:
- Контроллер DevLink-C1000
- Частотный преобразователь с функцией ПИД-регулирования и функцией подсчета потребленной электроэнергии
- Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета
Для многоскважинных систем (до 3 скважин) шкафы оснащаются:
Головной шкаф:
- Контроллер DevLink-C1000
- Радиомодем с выносной антенной
- Частотный преобразователь с функцией ПИД-регулирования и функцией подсчета потребленной электроэнергии
- Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета
Ведомые шкафы:
- Программируемое реле.
- Радиомодем с выносной антенной
- Частотный преобразователь с функцией ПИД-регулирования и функцией подсчета потребленной электроэнергии
- Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов приборов учета
Опционально шкафы могут быть дооборудованы:
- Электросчетчик Меркурий-230
- Источник бесперебойного питания
- Графическая панель управления для индикации собранных данных «по месту»
Преимущества
- Простота монтажа
- Расширенный температурный рабочий диапазон
- Возможность автономной работы при потере связи с АРМ
- Возможность управления в ручном режиме по месту
- Возможность легкого встраивания АСУС в существующие автоматизированные информационно-управляющие системы
- Масштабируемость
- Возможность осуществления технического и коммерческого (опция) учета электроэнергии
- Учет водоресурсов
- Подсчет наработки насосного оборудования
- Технологические защиты насосного оборудования
- Передача данных по беспроводным (GSM) каналам связи
- Опрос соседних скважин по радиоканалу (433 МГц)
- Возможность подключения дискретных датчиков (в т.ч. охранной/пожарной сигнализации)
- Режим «сна» насоса и автоматический перезапуск
- Возможность посылки sms-уведомлений
Опросный лист
Для заказа скачайте опросный лист, заполните и пришлите по адресу krug@krug2000.ru.
