Система сбора и обработки технологической информации ОАО "Волжская ТГК"


"Энергорынок", №5/2007




Цесарев И.М., зам. генерального директора НПФ "КРУГ"
Ткаченко А.В., ведущий инженер по АСУ ТП НПФ "КРУГ"


В Исполнительной дирекции ОАО "Волжская ТГК" г. Самары осуществлен ввод в эксплуатацию системы сбора и обработки технологической информации (ССиОТИ).

Основной целью внедрения данной системы является повышение эффективности технологического управления ОАО "Волжская ТГК". Это достигается путем надежного обеспечения оперативно-диспетчерского персонала достаточной, достоверной и своевременной информацией о режимах работы энергетических систем Ульяновского, Саратовского и Самарского регионов, поступающей в реальном времени.

Отличительной особенностью системы ССиОТИ является создание единого консолидированного Центра сбора, обработки, представления и хранения информации ОАО "Волжская ТГК" путем интеграции существующих комплексов сбора технологических данных как отдельных генерирующих объектов (ТЭЦ-1, ТЭЦ-2 г. Ульяновска), так и систем сбора данных Исполнительных дирекций по Самарскому и Саратовскому регионам ОАО "Волжская ТГК".

Сервер консолидации технологических данных WideTrack – это сервер сбора и обработки данных, обеспечивающий единый портал для доступа ко всей технологической информации и позволяющий интегрировать эту информацию с бухгалтерской, финансовой, экономической и кадровой для повышения эффективности работы предприятия. WideTrack позволяет организовать гибкую среду обработки информации для крупных и территориально рассредоточенных организаций.

ССиОТИ реализована как 4-уровневая, географически распределенная, иерархическая, интегрированная автоматизированная система.

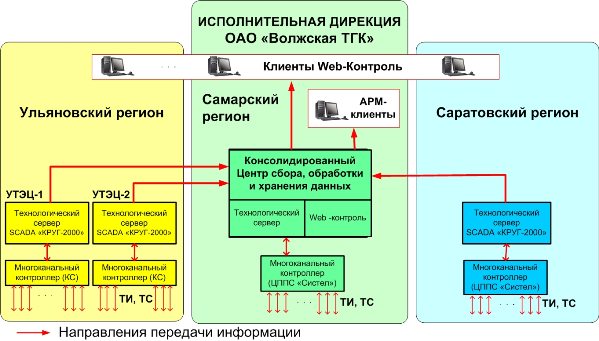

Общая структурная схема ССиОТИ

Общая структурная схема ССиОТИ ОАО "Волжская ТГК"

На первом уровне используются многоканальные контроллеры, входящие в состав существующих комплексов сбора данных: коммуникационные серверы (ТЭЦ-1, ТЭЦ-2 г. Ульяновска), ЦППС "Систел" (г. Саратов и г. Самара). На данном уровне решаются задачи многоканального приема, первичной обработки, конвертации протоколов обмена данными с различными измерительными преобразователями в протоколы "верхнего уровня" и передачи данных на второй уровень системы.

Второй уровень, если рассматривать его только в рамках ССиОТИ, представляет собой технологические серверы сбора данных, реализованные на базе SCADA "КРУГ-2000", которые обеспечивают прием, обработку, сохранение данных одного региона (генерирующего объекта), а также их ретрансляцию по корпоративной сети ОАО "Волжская ТГК" на верхний уровень системы.

Третий уровень - консолидированный Центр сбора, обработки и хранения данных. На этом уровне осуществляется получение данных с технологических серверов, их обработка, хранение и предоставление Пользователям.

Четвертый уровень - автоматизированные рабочие места диспетчерско-оперативного персонала, которые реализованы на основе программного комплекса "Станция оператор-клиент", входящего в состав SCADA "КРУГ-2000". На данном уровне решаются задачи визуализации на экранах мониторов операторских станций общих мнемосхем, с динамической индикацией выведенных на них измеряемых и вычисляемых технологических параметров в цифровом, табличном виде или в виде графиков изменения во времени (трендов); индикации выхода параметров за технологические и аварийные пределы и т.д.

Доступ к консолидированному Центру сбора, обработки и хранения данных обеспечивается всем заинтересованным Пользователям корпоративной сети ОАО "Волжская ТГК", для чего используется ПО "Web-контроль".

Внедренная ССиОТИ является первым этапом создания консолидированного оперативно-информационного комплекса ОАО "Волжская ТГК", который должен объединить в себе, помимо технологических данных, информацию по коммерческому и техническому учету энергоресурсов объектов ОАО "Волжская ТГК".
