SCADA «КРУГ-2000» версии 3.0. Интеграция в единое информационное пространство предприятия,
«Автоматизация в промышленности», №5/2007
также по данной теме см. Control Engineering Россия №7/2006
Прошин Д.И. - к.т.н., менеджер по маркетингу НПФ "КРУГ"
Гурьянов Л.В. - к.т.н., ведущий специалист НПФ "КРУГ"

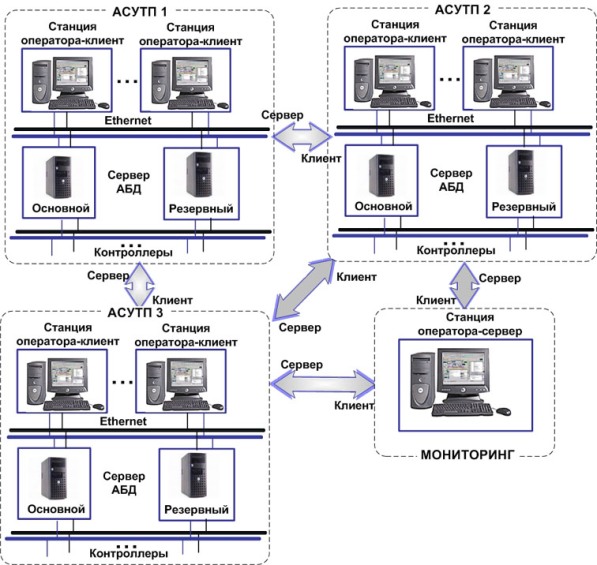

Современные требования интеграции процессов управления производством ставят перед разработчиками SCADA-систем новые задачи. Прежде всего, эти задачи связаны с реализацией в режиме реального времени эффективного обмена данными на разных уровнях информационного пространства предприятия. SCADA "КРУГ-2000" хорошо зарекомендовала себя во многих отраслях промышленности для автоматизации технологических процессов и учета энергоресурсов. Новая версия 3.0 SCADA "КРУГ-2000" предлагает решения интеграционных задач управления производством. Межсерверный обмен - основа для прямого обмена информацией между серверами различных АСУТП. Новые средства "клиент-серверного" взаимодействия версии 3.0 позволяют создавать на базе SCADA "КРУГ-2000" архитектуры систем контроля и управления произвольной сложности. Теперь не только программные компоненты, но и АСУТП можно рассматривать как серверные или клиентские компоненты в организационной структуре производства (рисунок 1). Рисунок 1 - Архитектура межсерверного обмена Многосерверный доступ объединяет информационные потоки, идущие с нескольких АСУТП, и предоставляет Пользователю возможность построения единого диспетчерского рабочего места с функциями обобщённого контроля и управления - диспетчерскую станцию, обеспечивающую высокий уровень качества оперативного управления (рисунок 2). Рисунок 2 - Диспетчерское управление на базе SCADA "КРУГ-2000" Функции межсерверного обмена и многосерверного доступа реализуют новые программные модули "Межсерверный обмен" и "Многосерверный доступ". Главное назначение этих модулей:
Система событий во многом определяет качество оперативного управления, своевременно предоставляя Пользователю необходимую информацию для контроля и принятия решений. В новой версии "КРУГ-2000" система событий была существенно переработана и обновлена. Теперь Пользователь может применить готовые или самостоятельно настроить фильтры для выборки самых разнообразных видов и категорий событий. Можно задать, например, выбор событий на основе кодировки позиции технологической переменной (поддержка систем классификации типа KKS, КОДЭФ и любых других), событий по одному агрегату, устройству или выбор всех событий для одной переменной. Появилась возможность повысить наглядность и информативность сообщений путём объединения событий, относящихся к одной технологической переменной, в одно сообщение. Статус (Авария, Предупреждение, Норма) всего сообщения рассчитывается на основе алгоритмов, определяемых Пользователем. Для обработки, формирования и визуализации событий разработаны и модифицированы следующие компоненты SCADA "КРУГ-2000":

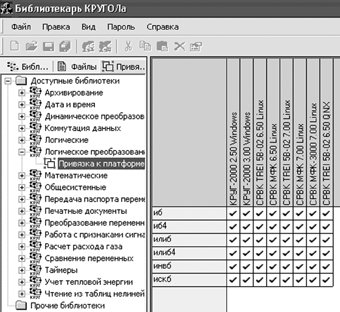

Встроенный OPC-клиент - быстрый доступ к технологической информации на основе стандартов интеграции. Универсализация доступа к различным источникам данных путём использования стандартов OPC-технологий - отличительная черта SCADA "КРУГ-2000". Чтобы упростить передачу данных, исключая промежуточное звено (Сервер ввода-вывода в версии 2.х), и сделать связь системы с ОРС-серверами более прозрачной и понятной для Пользователей, в версии 3.0 произведена тесная интеграция OPC-клиента с Сервером базы данных. Теперь настройку OPC-клиента можно просто осуществлять в диалогах Генератора базы данных. Привязка ОРС-тэгов к переменным базы данных является максимально открытой для Пользователя и позволяет связать любой атрибут тэга с любым атрибутом в паспорте любой переменной БД. Диагностика информационных процессов - контроль и диагностика параметров процессов, запускаемых Менеджером задач "КРУГ-2000", позволяет сделать работу системы ещё более надёжной. Теперь программные модули среды исполнения SCADA "КРУГ-2000" могут предоставлять Менеджеру задач ряд специальных диагностических параметров, описывающих состояние процесса (размер занимаемой памяти, количество GDI-ресурсов, процент загрузки процессора и т.д.) и допустимые границы изменения этих параметров. При выходе параметра за граничные значения осуществляется перезапуск процесса. Интегрированная среда разработки программ Пользователя "КРУГОЛ™" отвечает современным требованиям к разработке технологических программ (IEC 61131-3) и объединяет в своем составе компоненты разработки на языках структурированного текста (СТ) и функциональных блочных диаграмм (ФБД). В новой версии интегрированной среды (ИСР КРУГОЛ™ версия 2.0) для станции оператора и для контроллера используется единый проект, который может исполняться на различных платформах (Windows, Linux, QNX). Значительно усовершенствованы интерфейс Среды разработки и средства отладки программ, добавлено много полезных сервисов. Появилась возможность легкого включения в программы Пользовательских функций (рисунок 3), разработанных на высокоуровневых языках программирования (C/C++, Delphi,…).
НОВЫЕ ВОЗМОЖНОСТИ SCADA "КРУГ-2000" версии 3.0:
SCADA "КРУГ-2000" версии 3.0 в промышленности. SCADA "КРУГ-2000" версии 3.0 и система реального времени контроллера (СРВК 7.0) стали основой программного обеспечения полномасштабного программно-технического комплекса ТЕКРОН® - совместной разработки НПФ "КРУГ" и ПК "Промконтроллер" (торговая марка ТЕКОН). ПТК ТЕКРОН® разработан для построения автоматизированных систем управления технологическими процессами, систем телемеханики, коммерческого учёта газа, электрической и тепловой энергии в различных отраслях промышленности для крупномасштабных АСУ ТП и ответственных применений, в том числе на взрывоопасных объектах. |
|
"Автоматизация в промышленности" №5/2007 |
