Пультовые конструкции НПФ "КРУГ"

НПФ "КРУГ" разработала универсальный проектно-комплектуемый набор пультовых конструкций, предназначенный для организации рабочих мест эксплуатационного персонала АСУ ТП.

Основные достоинства и преимущества:
  • Модульность. Обеспечивающая гибкость компоновки разнообразных типов пультов;
  • Повышенная надежность и износостойкость, обеспечивающие возможность эксплуатации в промышленных условиях;
  • Современный дизайн;
  • Возможность установки больших мониторов с сохранением эргономических требований при работе оператора с клавиатурой и мышью;
  • Защита системных блоков компьютеров и источников бесперебойного питания от несанкционированного доступа;
  • Наличие заказных проектно-компонуемых блоков ручного дистанционного управления технологическим оборудованием;
  • Невысокая цена.
Пульт управления состоит из стола(ов) и тумбочек (Фото 1). В комплект может входить вспомогательная тумбочка для техдокументации и кресло оператора. В зависимости от заказа, пульт может комплектоваться столом длиной 1200 мм или 1800 мм и, соответственно, двумя или тремя тумбочками для оборудования (шаг конструкции 600 мм). Ширина столов и тумбочек 700 мм, поэтому ширина пульта получается 1400 мм, что позволяет использовать мониторы с диагональю 21" и выше. На Фото 1 показана основная компоновка стола и тумбочек, но возможны и другие варианты, т.к. столы с тумбочками механически не связаны. Это, кроме того, позволяет при монтаже и эксплуатации отодвинуть стол и обеспечивает удобный доступ к оборудованию в тумбочке с любой стороны.

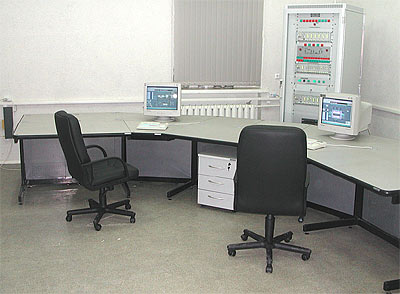

Фото 1. Пример компоновки пульта

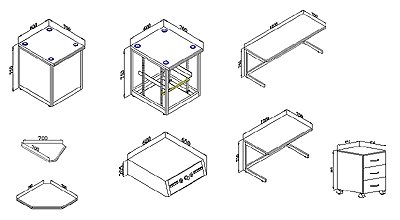

Стол оператора (СО).

Конструкция:

  • Профильная металлоконструкция с порошковым покрытием.
  • Столешница с антистатическим, устойчивым к истиранию покрытием.
  • Предназначен для организации рабочего места оператора, управляющего технологическим процессом с АСУ или инженера, эксплуатирующего АСУТП;
  • Стол не имеет кабельных каналов и всё оборудование, установленное на нём, коммутируется через лючки в тумбочках;
  • Для удобства в эксплуатации стол не закрепляется к тумбочкам и кабельным лоткам;
  • Стол устанавливается на винтовых опорах;
  • Стол обычно комплектуется с тремя (СО-18) или двумя (СО-12) основными, одной вспомогательной тумбочками и креслом оператора.



Тумбочка основная (ТО)

Конструкция:

  • Профильная металлоконструкция с порошковым покрытием.
  • Столешница с антистатическим, устойчивым к истиранию покрытием.

Предназначена для размещения:
  • Системных блоков;
  • Источников бесперебойного питания;
  • Блоков питания;
  • Мониторов;
  • Принтеров;
  • Пультов ручного управления;
  • Электроустановочного и др. оборудования.
Можно заказывать
  • Со встроенной металлоконструкцией из унифицированных конструктивов фирмы Rittal (ТО-2);
  • С любой другой металлоконструкцией;
  • Без металлоконструкции (ТО-1);
  • С замком на любой одной из 4-х дверей;
  • С замками на любом количестве дверей;
  • Все замки для удобства имеют один код.
Можно устанавливать
  • На кабельном канале;
  • На винтовых опорах на полу;
  • В сборки, кратные длине стола;
  • Отдельно от столов (консоль).

Столешницы на тумбочках
  • Из ламината:
    • С 4-мя отверстиями с лючками для прохода кабелей;
    • С 4-мя заглушками в этих отверстиях;
    • С любым сочетанием заглушек и лючков;
    • С пультом ручного управления.
Для удобства монтажа и эксплуатации можно быстро снять
  • Столешницу;
  • Любую дверь.

Тумбочка вспомогательная (ТВ)

Предназначена для:
  • Хранения техдокументации АСУТП;
  • Хранения технологических инструкций;
  • Запаса бумаги для принтера;
  • Установки на неё:
    • Принтера;
    • Средств связи;
    • Часов и др. оборудования.
Оснащена
  • Тремя выдвижными ящиками (ТВ-1);
Верхняя крышка может быть выполнена из:
  • Ламинированной ДСП;
  • Ламиформа.
Можно устанавливать
  • Непосредственно на кабельном лотке;
  • На винтовых опорах на полу;
  • На роликовых опорах.
Число ящиков обычно 3, но можно заказывать их иное количество и любых размеров.

Угловая вставка (УВ)

Предназначена для:

  • Объединения нескольких столов оператора в единую пультовую конструкцию;
  • Установки на нее:
    • Принтера;
    • Монитора.
Можно заказывать
  • Угловые вставки на 450 (УВ-45) и 900 (УВ-90);
  • Вставку с возможностью установки основной тумбочки (ТО).

Пульт ручного управления (ПРУ)

Предназначен для:
  • Размещения на его лицевой панели:
    • ключей ручного управления;
    • световой сигнализации;
    • информационных табло;
    • показывающих приборов и т.д.
  • Установки на нем:
    • Принтера;
    • Монитора.
Можно заказывать
  • С измененными размерами по глубине и высоте;
  • С установленными ключами, кнопками, лампочками и т.д.

Кресло оператора (КО)

Кресло выбирается по пожеланию заказчика.

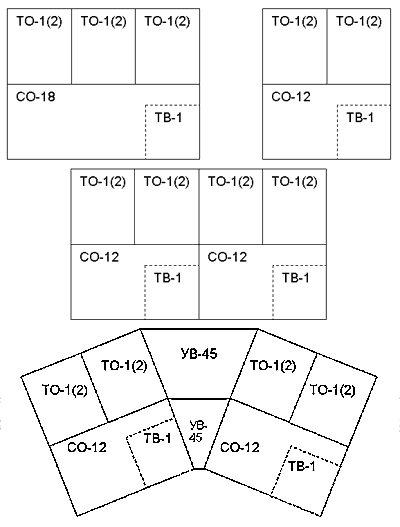

Варианты компоновки пультов

В зависимости от информационной мощности системы управления можно выбирать различные варианты компоновки пультов.
