WideTrack – единая информационная платформа для эффективного управления предприятием

«Энергетика и промышленность России», февраль 2007




Гурьянов Л.В., к.т.н., ведущий специалист НПФ «КРУГ»
Прошин Д.И., к.т.н., менеджер по маркетингу НПФ «КРУГ»


Сегодня для многих энергокомпаний (особенно для территориально рассредоточенных) актуальными являются вопросы оперативного корпоративного (централизованного) контроля и управления. К ним можно отнести:

  • управление эксплуатационными расходами
  • управление ремонтами
  • количественные измерения эффективности – ТЭП (KPI)
  • создание единого информационного поля компании (управление технологическими данными)
  • обеспечение качества и надёжности поставок в условиях конкурентного рынка.

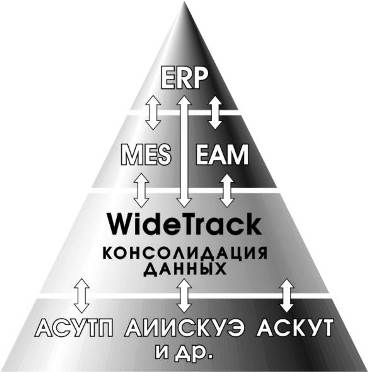

Эффективное решение этих вопросов лежит в плоскости интеграции трех уровней управления – ERP, MES, EAM и АСУТП. Выбор средств реализации той или иной подсистемы (ERP, MES, АСУТП) на предприятии определяется приоритетами бизнеса, требованиями производства и его технологическими особенностями. При этом основной, от которой зависит успешность интеграции всех подсистем, является консолидация производственных данных. В этом случае данные собираются из нескольких первичных систем и интегрируются в одно хранилище. Затем эти данные используются для подготовки отчетности и проведения анализа производства, а также в качестве исходной информации для других приложений.

Консолидация данных позволяет решить и следующие проблемы:

  • интеграция текущих и исторических данных
  • объединение данных из разнородных источников
  • обеспечение однородности данных в организации
  • поддержка корпоративных стандартов.



Сервер консолидации технологических данных WideTrack – это сервер сбора и обработки данных, обеспечивающий единый портал для доступа ко всей технологической информации и позволяющий интегрировать эту информацию с бухгалтерской, финансовой, экономической и кадровой для повышения эффективности работы предприятия. WideTrack позволяет организовать гибкую среду обработки информации для крупных и территориально рассредоточенных организаций.

Сервер консолидации

WideTrack собирает информацию от нескольких источников (WideTrack, SCADA, OPC-серверы, реляционные базы данных, XML и других) для передачи её в ERP, MES и другие приемники, а также обеспечивает запись управляющей и служебной информации обратно в источники данных. WideTrack в архитектуре современной интегрированной АСУ компании представляет собой основной компонент консолидации данных, необходимый для создания единой информационной платформы управления в масштабе ОГК/ТГК/РГК.

В основу архитектуры WideTrack положены:

  • универсальность, модульность и открытость
  • масштабируемость
  • независимость от программных продуктов АСУ нижних и верхних уровней
  • поддержка систем классификации и кодирования (типа KKS и других).

В случае территориально–распределённой структуры предприятия или наличия нескольких отдельных информационных центров, WideTrack позволяет организовать иерархическую структуру, которая обеспечит централизованное управление. В тоже время можно организовать связь между серверами технологических данных на одном уровне и обеспечить тем самым решение задач резервирования.

Основные функции WideTrack:

  • Обмен информацией с разнотипными источниками данных. Определяется наличием в системе специального коннектора для каждого типа источника
  • Обработка данных. Реализуется за счёт специально написанных функций – обработчиков и обеспечивает решение пользовательских задач обработки данных
  • Хранение. Обеспечивает универсальное сохранение данных в различные СУБД (Microsoft SQL Server, Oracle и других).

В состав WideTrack входят следующие основные программные компоненты:

  • Коннекторы к источникам данных – программы, получающие данные от различных источников данных (OPC-серверов, ODBC/OLEDB/ADO-источников и др.) и передающие управляющие воздействия обратно.
  • Обработчики данных – специально написанные функции для решения пользовательских задач по обработке данных. Эти программы осуществляют обработку данных, после чего данные остаются в хранилище и/или передаются напрямую в сторонние программы: визуализаторы данных, ERP- и MES-системы. Функции обработки данных могут быть финансовыми, статистическими, экономическими и т.д. Открытый программный интерфейс обработчиков данных позволяет организовать базовый набор обработчиков и его расширение Пользователями.
  • Сервис управления – программа, управляющая работой WideTrack: управление доступом и правами Пользователя (групп Пользователей), регистрация событий WideTrack, запуск по расписанию, управление компонентами WideTrack и поддержка стабильности WideTrack.
  • Конфигуратор – программа настройки компонент WideTrack: коннекторов, обработчиков и хранилища (простота использования, не требует знания языков программирования).

Следует заметить, что каждый компонент является отдельным программным модулем и может работать на отдельном компьютере, что позволяет достичь высокой степени масштабируемости и производительности. Возможно построение «цепочки» компонентов обработки/преобразования данных, после чего эта цепочка рассматривается как единое целое, т.е. как еще один компонент.

WideTrack разработан на платформе Microsoft .NET Framework 2.0, позволяющей сократить время разработки и значительно повысить надежность, стабильность и отказоустойчивость программных продуктов.

Консолидация данных в масштабе энергокомпании на базе WideTrack позволит эффективно выполнять в режиме реального времени:

  • оперативный контроль/управление/прогноз производства энергоресурсов
  • оперативный расчет ТЭП (котельная, ТЭЦ, РГК, ТГК, ОГК)
  • расчет экономичности транспортировки теплоносителя
  • другие функции управления компанией.

НПФ «КРУГ» предлагает комплексные решения для создания единой информационной платформы предприятия на основе WideTrack и следующих программных продуктов:

  • DataRate – система человеко-машинного интерфейса (HMI) для визуализации динамических данных
  • DevLink – коммуникационный сервер, осуществляющий сбор и передачу информации с разнородных устройств нижнего уровня интегрированной АСУ.

«Энергетика и промышленность России» февраль 2007
