Интеллектуальная система противоаварийной защиты многопоточных печей




Характеристика печей

Вертикального типа, четырехпоточные, подача сырья от одного насоса, четыре основные форсунки и четыре пилотные горелки, пилотная горелка установлена в амбразуре основной горелки.

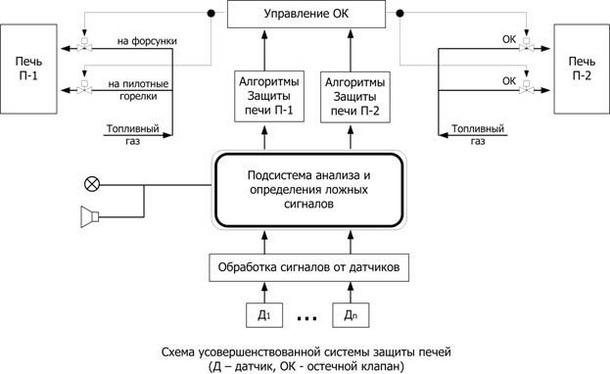

ПАЗ печи реализована по следующим параметрам:
  • прекращение подачи сырья в любой из змеевиков печи
  • превышение предельно допустимой температуры сырья на выходе любого змеевика
  • превышение предельно допустимой температуры на перевале печи
  • падение разрежения в печи
  • понижение давления топливного газа к пилотным горелкам
  • повышение или понижение давления топливного газа к основным форсункам
  • срабатывание прибора погасания пламени.

Результаты

  • соответствие требованиями действующих нормативных документов
  • предотвращение срабатывания ПАЗ по ложному сигналу от датчиков
  • защита от несанкционированного розжига печи
    • появление у оперативного персонала определённого времени для незамедлительного вмешательства в ход событий.

Система прошла экспертизу на промышленную безопасность Ростехнадзора и эксплуатируется на установках АТ-1, АТ-2 и каталитического риформинга Л-35-11/300  ООО «РН – Туапсинский НПЗ» (ОАО «Роснефть»).
