АСУ ТП установки риформинга



Объекты управления

Установки риформинга, предназначенные для получения бензина, сопутствующих продуктов фракций НК-85 и углеводородного сжиженного газа.

Цели внедрения АСУ ТП

  • поэтапная замена устаревших щитов КИП и А
  • повышение точности поддержания технологического режима
  • приведение системы управления к действующим нормам и правилам пожаро- и взрывобезопасности
  • увеличение надежности работы оборудования и улучшение качества  получаемых нефтепродуктов.
  •

Функции системы

  • сбор, отображение и регистрация технологических параметров
  • автоматическое и дистанционное управление (регулирование) аналоговыми и дискретными исполнительными механизмами (ИМ)
  • реализация противоаварийных защит (ПАЗ), в т.ч.:
    • защита насосов по высокой температуре подшипников насоса и электродвигателя, низкому давлению в линии нагнетания («сброс» насоса)
    • блокировка печи по высоким температурам  на  перевале отходящих дымовых газов, выхода продукта из печи и др.
    • защита от срабатывания блокировки печи по ложному сигналу от датчика
    • защита от несанкционированного розжига печи
  • автоматическая откачка насосами конденсата по уровню в факельной ёмкости
  • автоматическое включение резервного приточного вентилятора по низкому давлению в помещении операторной
  • автоматическое включение парозавесы печей и насосной при загазованности территории
  • выполнение расчётов:
    • учёт выработки продукта и расходов сырья
    • учёт количества тепла с поступающим на установку и с отходящим конденсатом
    • расчёт баланса топливного газа
    • учёт времени пробега насосов и вентиляторов
    • и т.д.
  • протоколирование   процесса:  протоколы событий, режимные листы, протоколы пред- и послеаварийных ситуаций
  • архивирование трендов, печатных документов, протоколов.
  •

Компоненты

  • Микропроцессорные контроллеры (в том числе и в Ех-исполнении)
  • SCADA КРУГ-2000®, в т.ч. среда разработки (генератор базы данных, графический редактор, технологический язык программирования и др.) и среда исполнения (исполняемые модули станций оператора)
  • Программное обеспечение Станции инжиниринга представляет собой АРМ инженера службы АСУ ТП
  • Система реального времени контроллера (СРВК). СРВК позволяет создавать всевозможные схемы «горячего» резервирования: 100- % резервирование контроллеров, резервирование процессорной части контроллеров, плат в/в, отдельных каналов в/в.
  • Станции (АРМы) оператора на базе компьютеров (в т.ч. и промышленного исполнения), оснащённые технологическими клавиатурами
  • Локальная управляющая сеть – Fast Ethernet (100 Мб/с), Gigabit Ethernet (1  Гб/с)
  • Шкафы монтажные на базе конструктивов  для установки контроллеров
  • Пульты операторов на базе типовых универсальных конструкций КонсЭрго®.

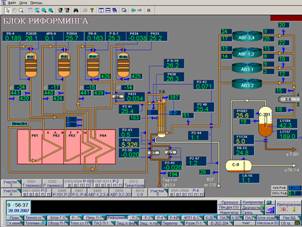

Данное решение реализовано на установке  риформинга Л-35-11/300  ООО «РН – Туапсинский НПЗ» (ОАО «Роснефть»).

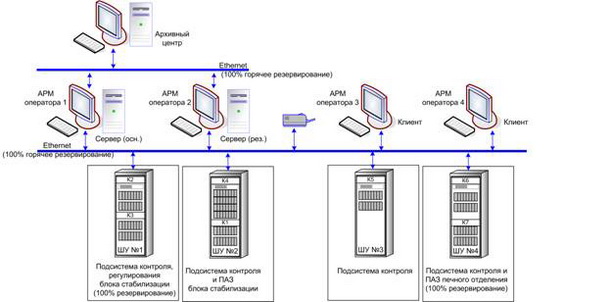

Структурная схема АСУ ТП риформинга
