Автоматизированная система диспетчеризации объектов инженерной инфраструктуры ОЭЗ «Тольятти»

Автоматизированная система диспетчеризации (АСДУ) инженерных объектов водоотведения, водо- и газоснабжения особой экономической зоны (ОЭЗ) «Тольятти» (Самарская обл.) функционирует на базе программно-технического комплекса КРУГ-2000® (ПТК КРУГ-2000®).

АСДУ предназначена для диспетчерского контроля работы системы снабжения ОЭЗ хозяйственно-питьевой водой и водой на пожарные нужды, сетей водоотведения хозяйственно-бытовой и ливневой канализации, а также сетей газоснабжения.

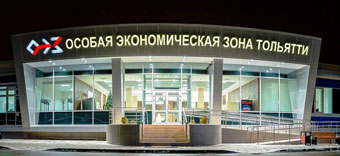

ОЭЗ «Тольятти» – особая экономическая зона промышленно-производственного типа – расположена рядом с г. Тольятти, в непосредственной близости от ПАО «АВТОВАЗ», на участке в 660 га. Из них 470 га распределяются под производственные площадки резидентов ОЭЗ, остальная часть предназначена для инженерной и транспортной инфраструктуры, а также для таможенной, административной, коммунальной и санитарной зон.

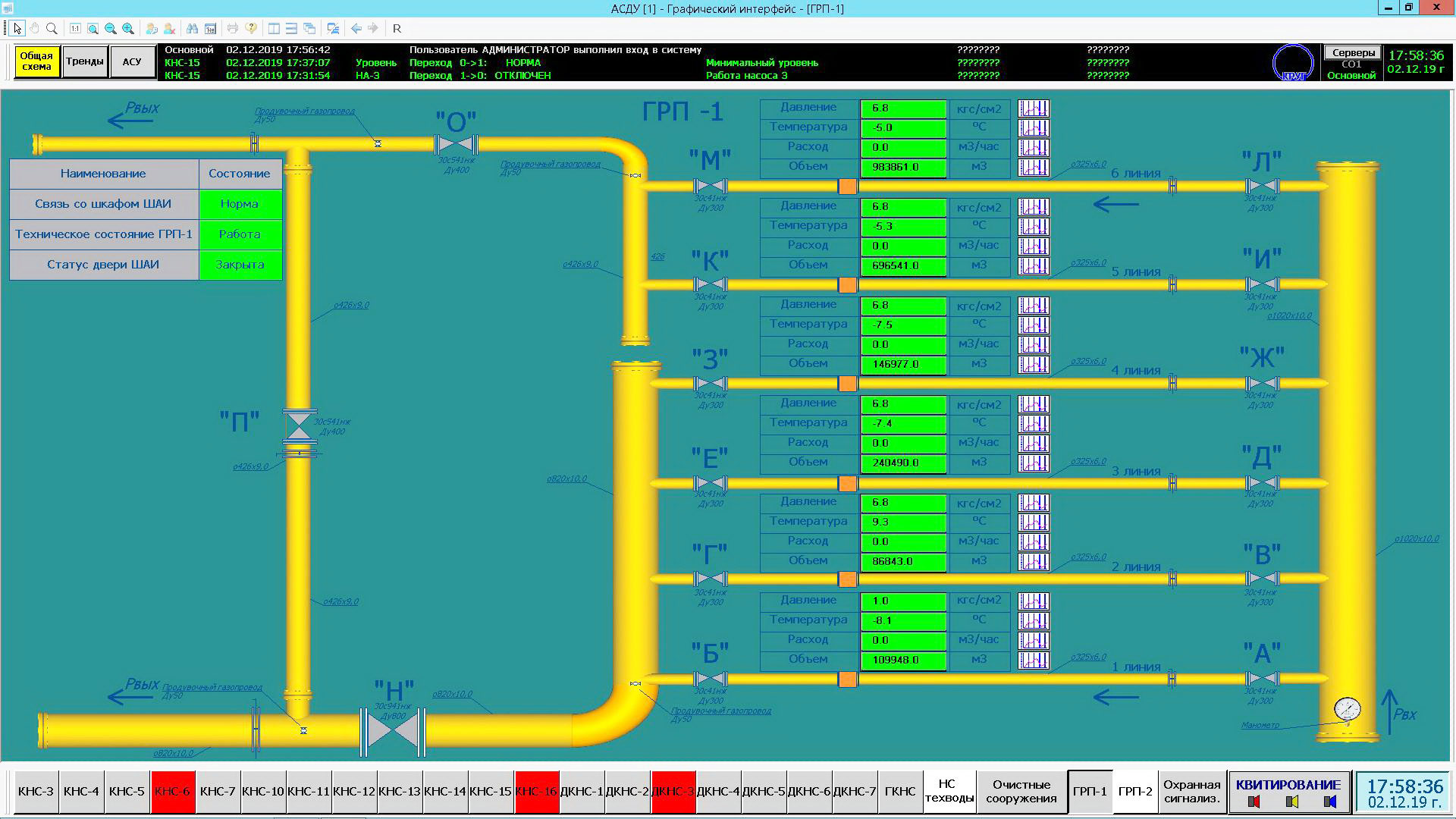

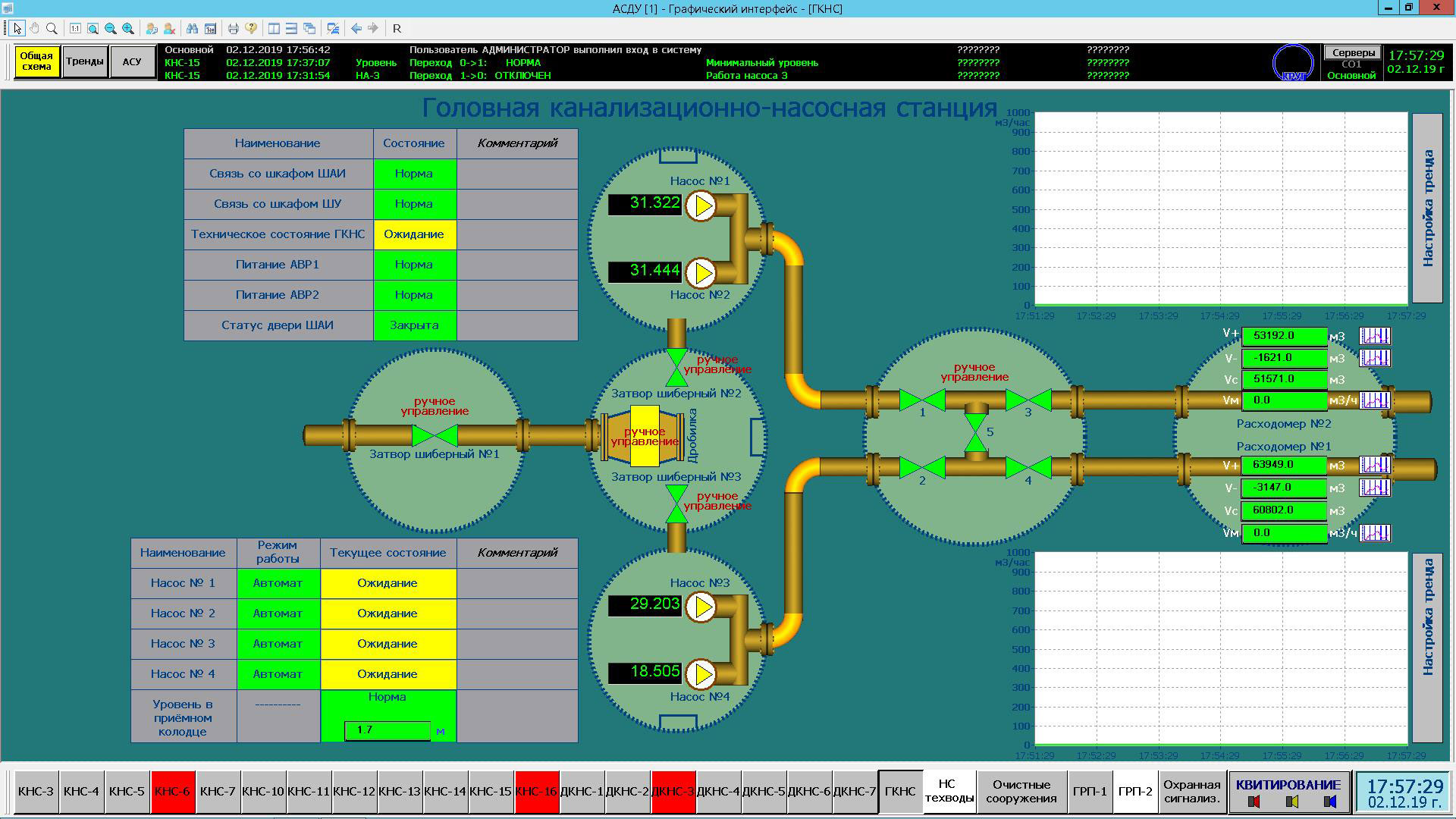

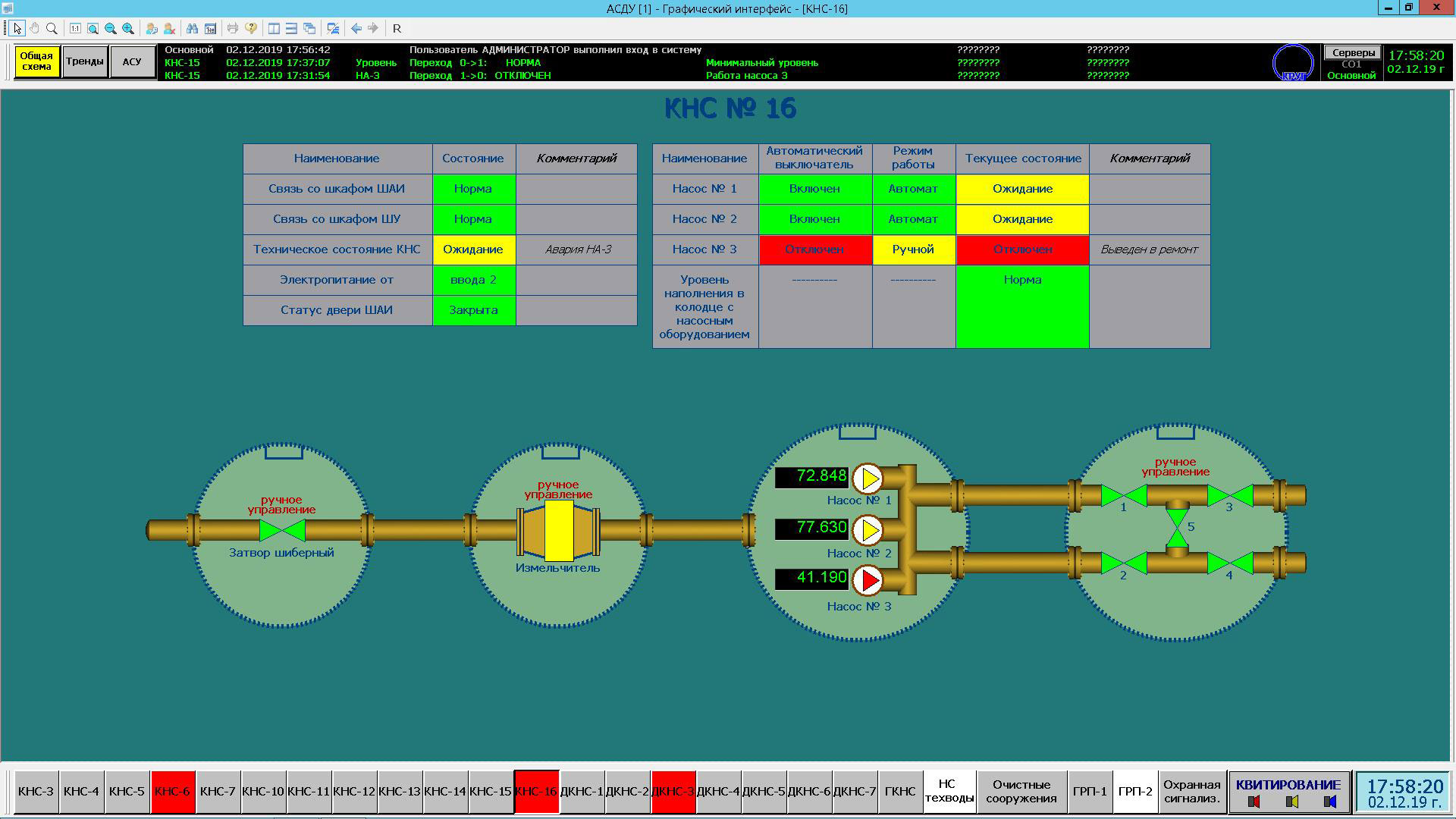

Автоматизированной системой диспетчеризации охвачены канализационные насосные станции (КНС), дождевые канализационные насосные станции (ДКНС), главная канализационная насосная станция (ГКНС), газораспределительный пункт (ГРП), а также сети хозяйственно-питьевого и технического водоснабжения.

Цели внедрения

Основная цель внедрения системы – организация централизованного диспетчерского контроля над объектами инженерной инфраструктуры, распределенными по всей территории ОЭЗ, для оперативного обнаружения и оповещения диспетчеров о возникновении аварийных и нештатных ситуаций.

Основные функции системы

  • Сбор, обработка, регистрация технологической информации

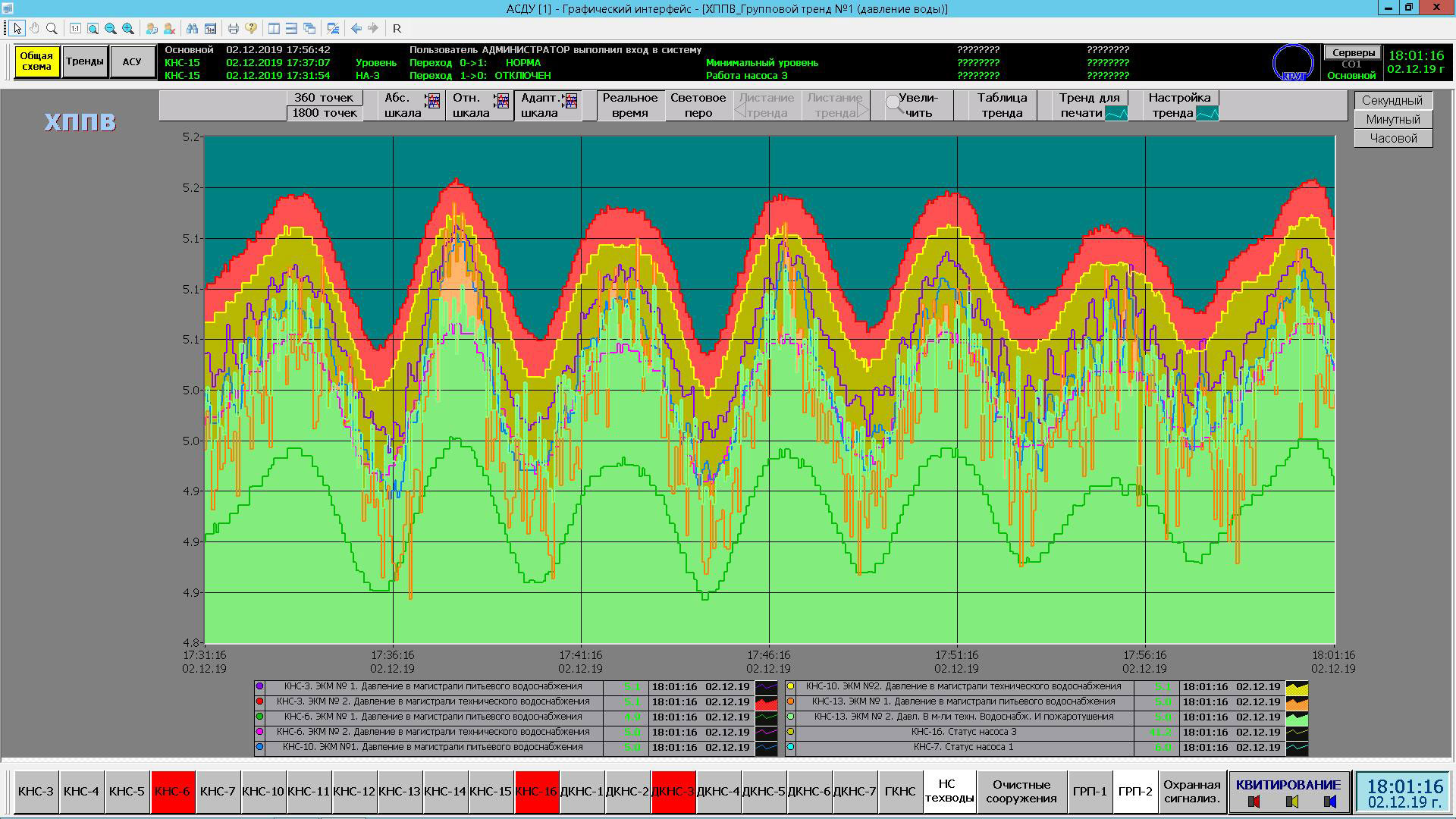

  • Предоставление персоналу информации по контролируемым параметрам на мониторах АРМ диспетчеров и инженеров в виде технологических мнемосхем, табличном виде или в виде графиков изменения параметров во времени (трендов)
  • Формирование световой и звуковой технологической сигнализации, извещающей о возникновении нарушений и обнаружении неисправностей в составе оборудования
  • Ведение протокола событий, происходящих в системе
  • Долговременное хранение архивных данных (трендов и протокола событий).

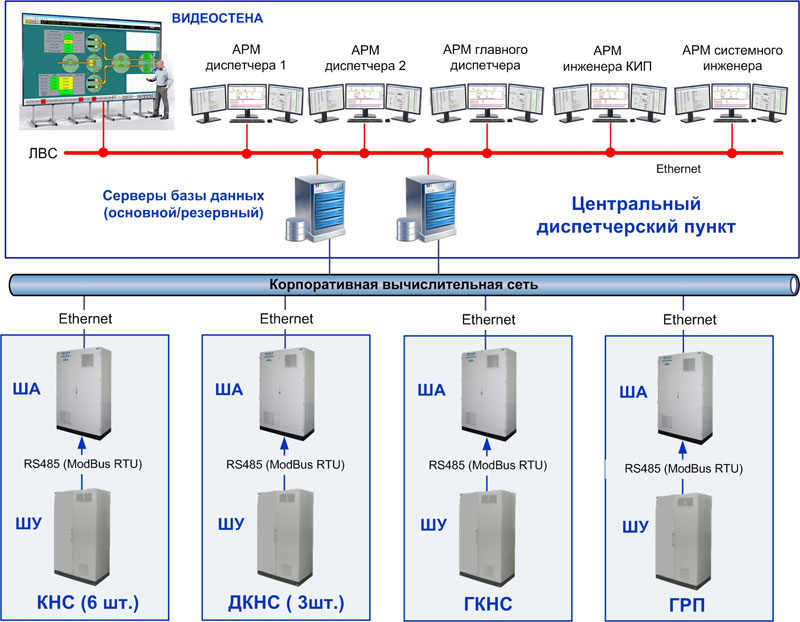

Архитектура системы

Автоматизированная система диспетчеризации ОЭЗ реализована на базе программно-технического комплекса КРУГ-2000® с применением промышленных контроллеров DevLink®-C1000 и SCADA-системы КРУГ-2000®.

В иерархии выделяются два территориально и функционально распределенных уровня.

Нижний (полевой) уровень системы представлен шкафами управления (ШУ) на базе контроллеров Siemens и шкафами автоматизации (ША) с установленными в них промышленными контроллерами DevLink-C1000 в комплекте с модулями ввода-вывода серии DevLink-A10. Контроллер DevLink®-С1000 собирает данные со шкафа управления, обрабатывает и передает их на верхний уровень по оптоволоконной сети Ethernet.

Верхний уровень (Центральный диспетчерский пункт) представлен резервируемыми серверами и пятью автоматизированными рабочими местами (АРМ) диспетчеров и инженеров, с установленной российской SCADA КРУГ-2000®, выполняющей функции сбора, обработки, визуализации, сигнализации и архивирования данных.

Кроме отображения данных на АРМ, к системе подключен экран коллективного пользования, который создает единое информационное поле для персонала диспетчерского центра.

Особенности системы

Отличительной особенностью предлагаемого решения является возможность интеграции существующего разнородного оборудования инженерной инфраструктуры в единый современный многофункциональный программно-аппаратный комплекс.

Система позволяет реализовывать принцип последовательного наращивания функциональной и информационной мощности. Это достигается путем расширения номенклатуры обслуживаемого оборудования, увеличения объемов обрабатываемых сигналов, а также добавления специфических пользовательских алгоритмов.

В графическом интерфейсе реализована подробная общая мнемосхема ОЭЗ (размером 4900х2050 пикселей) с нанесением всех инженерных коммуникаций (водоотведение, водо- и газоснабжение), которая отображается в центральном диспетчерском пункте на видеостене.

Результаты

Внедрение системы диспетчеризации ОЭЗ «Тольятти» обеспечило повышение надежности и эффективности работы оборудования инженерных объектов, скорости реагирования и принятия оперативных решений, а также улучшение качества и оперативности управленческой деятельности.

В настоящее время резидентами ОЭЗ являются 10 предприятий в области машиностроения, производства стройматериалов, бумаги, лекарственных препаратов, а также завод по заправке емкостей промышленными газами. На этапе строительства находятся еще 5 предприятий в области машиностроения, производства изделий медицинского назначения и упаковочной продукции.

В ОЭЗ «Тольятти» планомерно ведется внедрение автоматизированных систем для повышения качества услуг, предоставляемых резидентам. В 2019 году ОЭЗ «Тольятти» вошла в пятерку сильнейших в России по обеспеченности инфраструктурой.
