Интеллектуальная автоматизированная система управления наружным освещением города

Автоматизированная система управления наружным освещением (АСУ НО) города предназначена для централизованного автоматического и оперативно-диспетчерского управления наружным освещением улиц, объектов и других территорий городов (рисунок 1). Система позволяет снизить энергопотребление на освещение городских улиц, снизить расходы на техобслуживание светильников, повысить уровень безопасности пешеходов и автомобилистов.

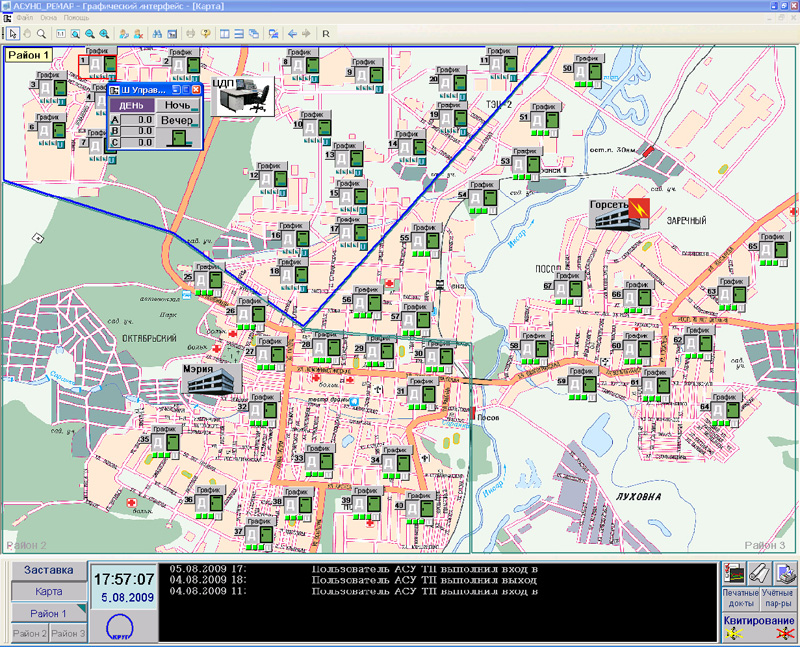

Панель диспетчерского управления АСУ НО

Рис.1. Панель диспетчерского управления системой

Объекты управления

Система уличного освещения состоит из пунктов включения (ПВ). Пункт включения имеет канал связи с центральным диспетчерским пунктом (ЦДП), от которого поступают команды управления освещением (включение/отключение, смена режима и т.д.). ПВ могут располагаться в трансформаторных подстанциях или непосредственно на световых опорах.

Функции системы

Информационные функции обеспечивают формирование экранных изображений и выходных форм информационно-вычислительных задач по запросам диспетчера или неоперативного персонала (администратора системы) и включают:

  • сбор и обработку информации о состоянии оборудования НО
  • измерение и контроль потребления электроэнергии по каждому шкафу управления пункта включения (рисунок 3)
  • обнаружение, сигнализацию и регистрацию аварийных ситуаций, отказы технологического оборудования, несанкционированное проникновение в ШУ ПВ, превышение потребляемого тока и т.д.
  • передачу информации о нештатных ситуациях на АРМ диспетчера и SMS-оповещение обслуживающего персонала
  • расчетные задачи (расчет наработки и т.д.)
  • архивирование истории изменения параметров на жестком магнитном диске
  • ведение журнала событий
  • формирование и выдачу оперативных и архивных данных персоналу
  • формирование и печать отчетной документации (сменные, месячные и другие отчеты)
  • учет потребляемой электроэнергии.

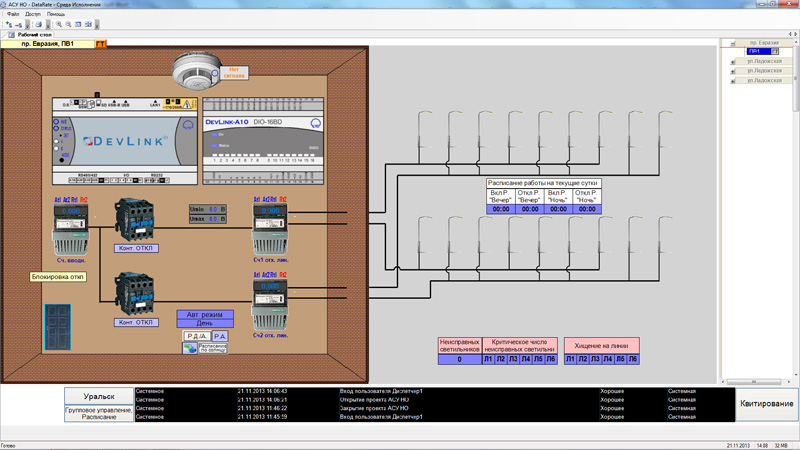

Мнемосхема пункта включения АСУ НО

Рисунок 3 – Пример окна с оперативными данными по пункту включения

Сигнализация формируется при возникновении следующих условий:

  • срабатывание концевого выключателя входной двери ШУ ПВ
  • авария и/или изменение состояния пунктов включения
  • неисправность критического числа ламп одной из линий
  • превышение потребляемого тока одной из линий
  • авария канала связи с ШУ ПВ.

Управляющие функции

АСУ НО может работать в одном из четырех режимов:

  • Автоматическом по расписанию – переключение режимов работы системы освещения по расписанию, указанному диспетчером
  • Автоматическом по времени восхода/захода – переключение режимов работы системы освещения по времени восхода и захода солнца
  • Ручном дистанционном – управление освещением с АРМ диспетчера. Диспетчер инициативно активирует необходимые переключения наружного освещения, например, в аварийной ситуации или при ремонтных и регламентных работах
  • Ручном аппаратном – управление освещением по месту установки ШУ. Обслуживающий персонал осуществляет переключения наружного освещения с помощью переключателей, установленных в ШУ ПВ, проводя необходимые проверки работоспособности при ремонтных и регламентных работах.

Сервисные функции обеспечивают:

  • постоянный мониторинг качества электроэнергии
  • автоматическую диагностику каналов связи с ШУ ПВ
  • конфигурирование системы
  • проведение в регламентируемых пределах отключений/подключений, проверки и замены элементов системы
  • ручной ввод (изменение уставок и констант управления и обработки информации)
  • защиту от несанкционированного доступа в среду системы.

Доступ к функциональным возможностям системы предоставляется согласно установленным разграничениям уровней доступа.

Типовая архитектура системы

Система управления освещением построена по иерархическому принципу и представляет собой двухуровневую структуру (рис.2).

Нижний уровень системы состоит из шкафов управления пунктов включения (ШУ ПВ).

Верхний уровень – центральный диспетчерский пункт. От ЦДП поступают команды управления освещением (включение/отключение, задание уровня мощности или освещенности, смена режима, расписание работы и т.д.).

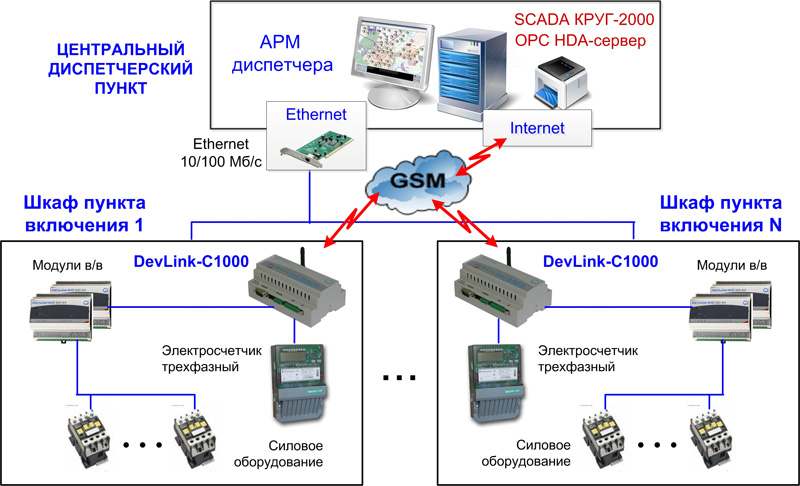

Структура АСУ наружным освещением

Рис.2. Структура АСУ наружным освещением

В состав ПВ входят: комплект силового оборудования для непосредственного управления наружным освещением, трехфазный электросчетчик и контроллер, обеспечивающий сбор и первичную обработку входных информационных сигналов для передачи на верхний уровень, а также выдачу управляющих воздействий силовому оборудованию ПВ.

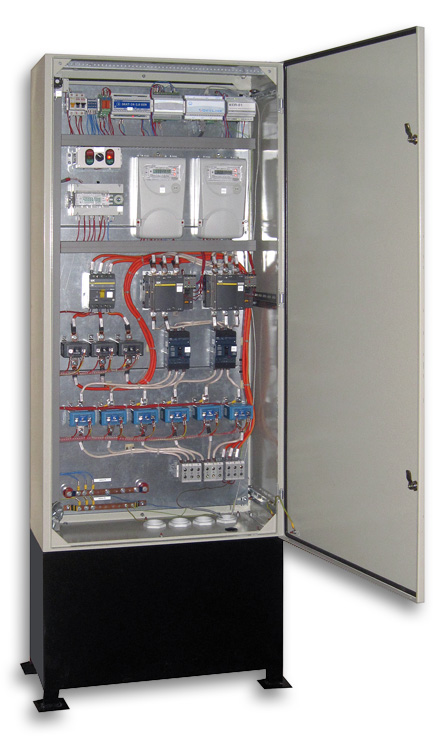

Шкаф управления ПВ

Аппаратные средства

Шкафы управления ПВ (рисунок 4) поставляются как функционально и конструктивно законченные изделия, оборудованные клеммниками для подключения внешних цепей, промаркированных надлежащим образом, а также кабельными вводами. Для исключения возможности несанкционированного доступа каждый шкаф запирается на ключ и комплектуется датчиком контроля доступа. Шкаф ПВ обеспечивает степень защиты от внешних воздействий не ниже IP54 (размещение внутри помещений) или IP66 (уличное исполнение) для ТП по ГОСТ 14254-9.

Кроме того, по желанию Заказчика шкафы ПВ могут быть изготовлены в антивандальном исполнении, не позволяющем разобрать конструкцию снаружи без применения режущего инструмента (толщина стенок не менее 2 мм, замок с трехточечной фиксацией).

Контроллерное оборудование состоит из свободнопрограммируемого промышленного контроллера DevLink-C1000 и модулей ввода/вывода унифицированных сигналов DevLink-A10. Контроллеры DevLink-C1000 осуществляют обмен данными с серверами центрального диспетчерского пункта. Резервируемые серверы ЦДП предоставляют оперативному персоналу удобный человеко-машинный интерфейс для контроля состояния и управления наружным освещением (НО), анализа накопленных архивных данных, а также обеспечивают формирование отчетной документации.

Средства связи. Для передачи данных возможно использование радиоканалов, каналов связи GPRS, PLC, проводной (оптоволоконной) и телефонной линий связи. ЦДП имеет возможность передачи данных на более высокий уровень по локальной сети Ethernet.

Программные средства

Предусмотрена возможность расширения системы путем добавления нового функционала и интеграции с другими автоматизированными системами (коммерческого учета энергоресурсов, диспетчеризации трансформаторных подстанций, тепловых пунктов, системы водоснабжения города).

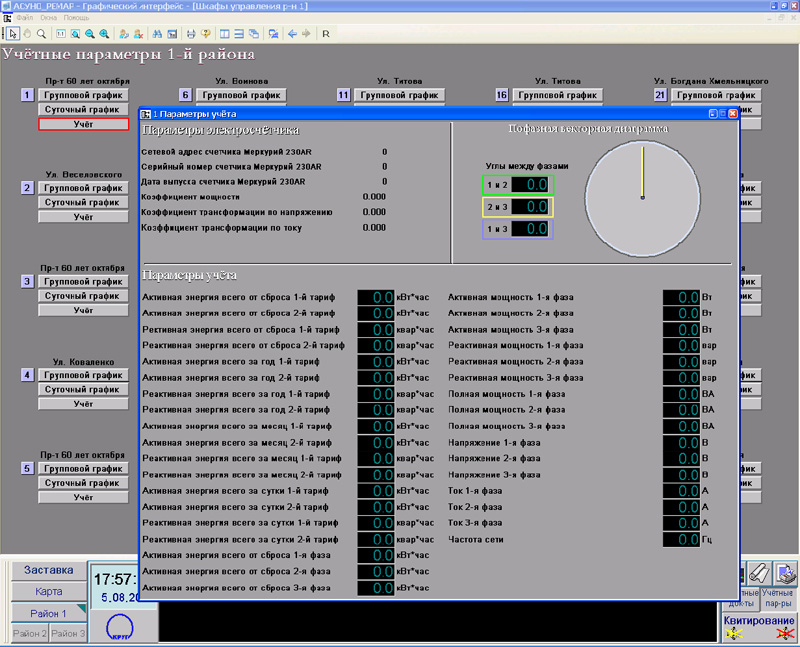

Мнемосхема с оперативными данными по учету электроэнергии

Рис. 3. Пример окна с оперативными данными по учету электроэнергии

Преимущества внедрения системы

  • Уменьшение затрат на эксплуатацию и техобслуживание оборудования благодаря регистрации и прогнозированию аварийных ситуаций в режиме реального времени
  • Снижение расходов на ремонт светотехнического оборудования благодаря постоянному мониторингу качества электроэнергии
  • Достижение высоких эксплуатационных характеристик оборудования и качества освещения города за счет равномерного распределения энергоресурсов с возможностью переключения освещения в один из нескольких режимов согласно указанному диспетчером алгоритму
  • Повышение надежности эксплуатации системы и качества уличного освещения за счет исключения «человеческого фактора» (например, несвоевременное отключение приводит к перерасходу электроэнергии, а несвоевременное включение приводит к увеличению количества жалоб на качество работы)
  • Обеспечение максимально комфортных условий труда эксплуатационного персонала и повышение его эффективности.

Решение реализовано в АСДУ уличного освещения МП «Горэлектросеть» (г. Железногорск, Красноярский край) и АСУ НО г. Уральска (Казахстан).
