Система измерения количества и показателей качества нефтепродуктов компании «Дельта-Торг»

Завершен 1-й этап модернизации Системы измерения количества и показателей качества нефтепродуктов (СИКН) пензенской нефтебазы «Дельта-Торг» для приведения Системы обработки информации (СОИ) в соответствие современным нормативным требованиям, в том числе нормативных документов сдающей стороны – АО «Транснефть-Дружба».

Пензенская топливная компания «Дельта – Торг» является единственной крупной нефтебазой города, которая ведёт учёт нефтепродуктов с высокой точностью. Основным направлением деятельности компании является оптовая и розничная продажа нефтепродуктов, а также оказание услуг по их приемке, сортировке, транспортировке и доставке. Общий объем хранения нефтепродуктов – 14 000 м3.

СИКН нефтебазы компании «Дельта – Торг» разработана с применением технических решений – Системы измерений количества и показателей качества нефти компании «КРУГ».

В рамках проекта выполнена доработка системного и прикладного программного обеспечения для повышения информационной безопасности и соответствия нормативной документации.

В системное ПО SCADA КРУГ-2000 добавлены:

  • настройки длины и срока действия пароля для группы пользователей
  • вывод в протокол событий контрольной суммы и информации для контроля целостности при запуске приложения прикладного ПО.
  • вывод в протокол событий сообщений о изменениях полномочий субъектов доступа (включение в группы доступа, создание, модификация, удаление учетных записей).
  • В объем поставки вошли:

  • резервируемые АРМ операторов с обновленным системным ПО (Windows 10, российская SCADA КРУГ-2000 версии 4.3, антивирусное ПО Kaspersky Industrial CyberSecurity)
  • сервер единого времени TimeVisor, принимающий сигналы точного времени от глобальных навигационных спутниковых систем (ГНСС) ГЛОНАСС/GPS для синхронизации времени всех абонентов системы.
  • Совместно с ВНИИР – филиалом ФГУП «ВНИИМ им. Д.И. Менделеева» проведено тестирование и получено свидетельство о метрологической аттестации SCADA КРУГ-2000 с подтверждением уровня защиты ПО «высокий» по Р 50.2.077.

    Также проведены пусконаладочные работы в объеме поставки.

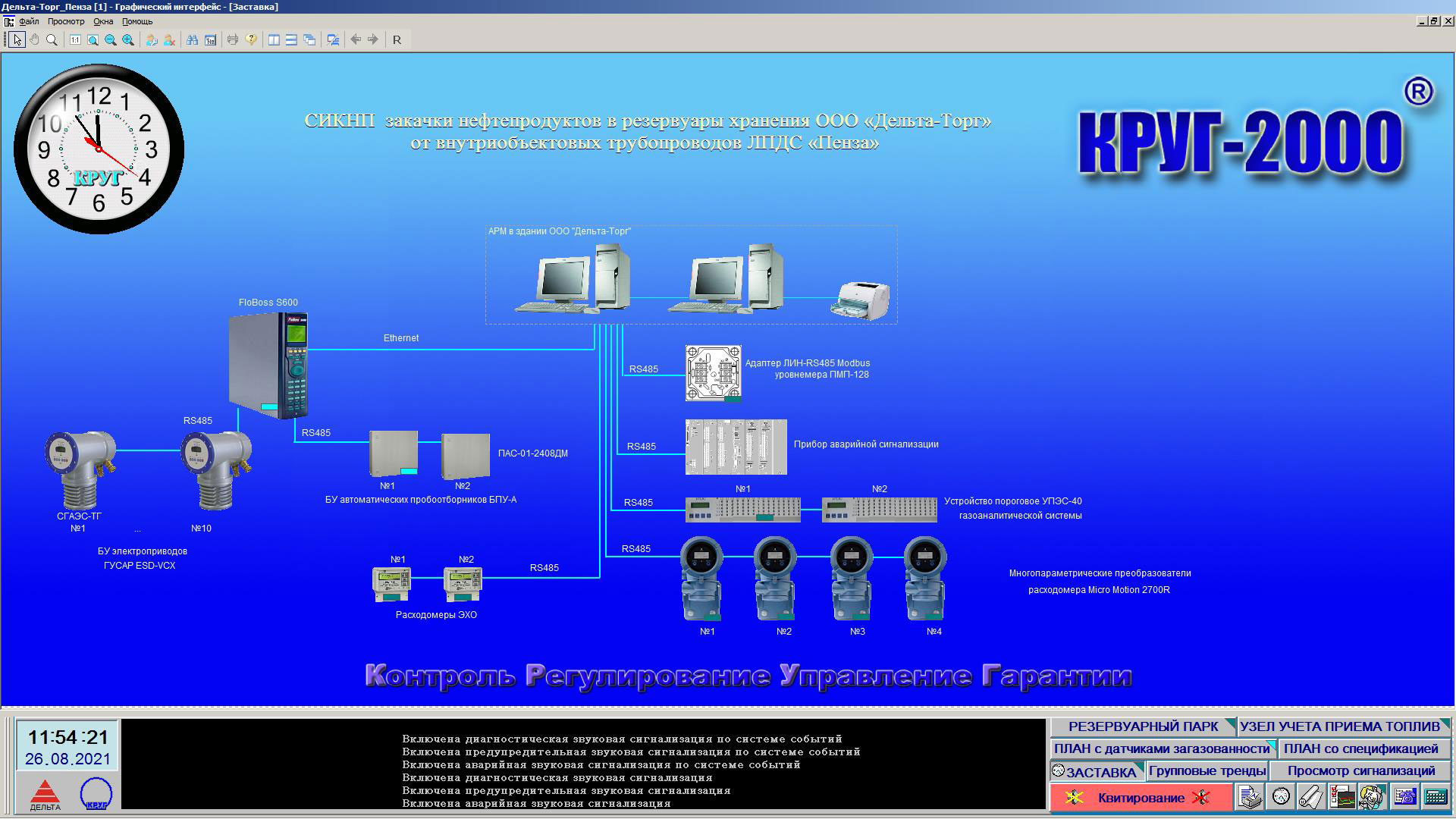

    Видеокадр «Заставка» со структурой СИКН

    На 2-м этапе модернизации запланированы оснащение СИКН вычислителями расхода ЦифрОйл® вместо физически и морально устаревшего импортного контроллера расхода, а также поставка резервируемых коммутаторов. Будет проведена сертификация СИКН «Дельта-Торг» в связи с изменениями в структуре при модернизации.

    Список соответствия СИКН нормативным документам, в т.ч. сдающей стороны – АО «Транснефть-Дружба»:

  • ГОСТ Р 8.654-2015 «ГСИ. Требования к программному обеспечению средств измерений. Основные положения
  • ГОСТ Р 8.883-2015 «ГСИ. Программное обеспечение средств измерений. Алгоритмы обработки, хранения, защиты и передачи измерительной информации. Методы испытаний»
  • МИ 3372-2012 «ГСИ. Магистральный нефтепродуктопровод. Системы измерения количества и показателей качества нефтепродуктов. Общие технические и метрологические требования
  • МИ 3275 – 2016 «ГСИ. Магистральный трубопроводный транспорт нефти и нефтепродуктов. Метрологическое обеспечение учета нефтепродуктов при их транспортировке по магистральным нефтепродуктопроводам. Основные положения.

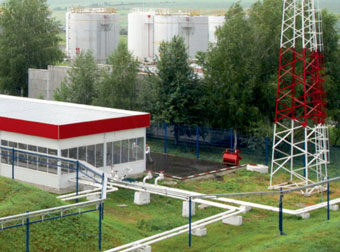

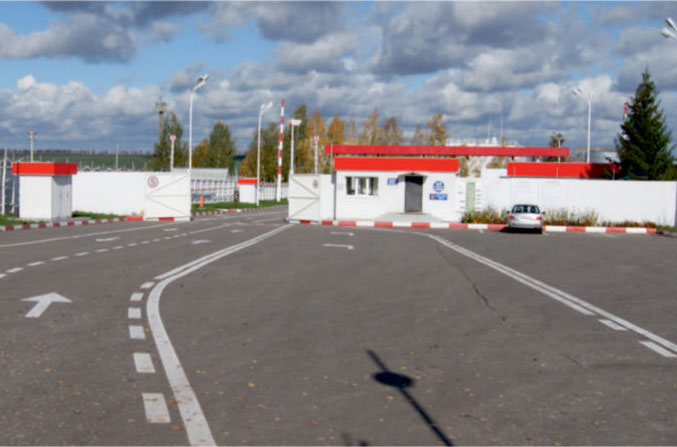

  • Использованы материалы и фото официального сайта «Дельта – Торг».
