Шкафы управления агрегатами фильтрации топлива

Компанией КРУГ разработаны типовые шкафы управления для агрегатов фильтрации топлива производства ООО «НПО Агрегат». Первые шкафы поставлены производителю агрегатов.

ООО «НПО Агрегат» является одним из лидеров в области авиатопливообеспечения, нефтепродуктообеспечения, производства фильтрационной техники для нужд нефтегазовой отрасли, силовых структур, гражданской и малой авиации.

Шкафы управления агрегатами фильтрации топлива – готовое решение по автоматизации технологических операций агрегата фильтрации топлива (АФТ), который может использоваться в составе технологического оборудования нефтебаз, складов ГСМ, топливозаправочных комплексов (ТЗК) и т.д.

Базовым элементом шкафов управления АФТ является промышленный контроллер TREI-5B-05 со встроенным программным обеспечением производства НПФ КРУГ – Системой реального времени контроллера (СРВК). СРВК поддерживает широкий спектр открытых протоколов обмена данными, что позволяет легко интегрировать шкафы управления практически в любую информационно-управляющую систему Заказчика.

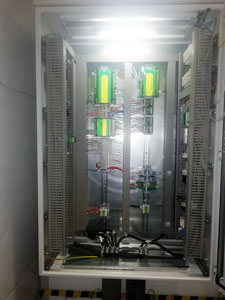

Контроллерный шкаф

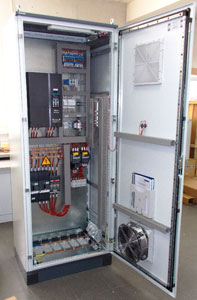

Силовой шкаф

Назначение

  • Автоматизированное выполнение технологических операций агрегатом фильтрации топлива
  • Предотвращение выхода из строя оборудования по причине гидроударов, человеческого фактора, преждевременного износа
  • Управление насосным оборудованием
  • Промежуточная алгоритмическая обработка собранных данных
  • Передача данных на верхний уровень в информационно-управляющие системы с использованием открытых протоколов обмена данными OPC (DA, HDA), МЭК-104, ModBus RTU/TCP, в том числе в SCADA КРУГ-2000® по специализированным каналам связи
  • Регистрация и промежуточное хранение собранных данных.

Функции

  • Управление насосным агрегатом
  • Питание сети местного освещения АФТ

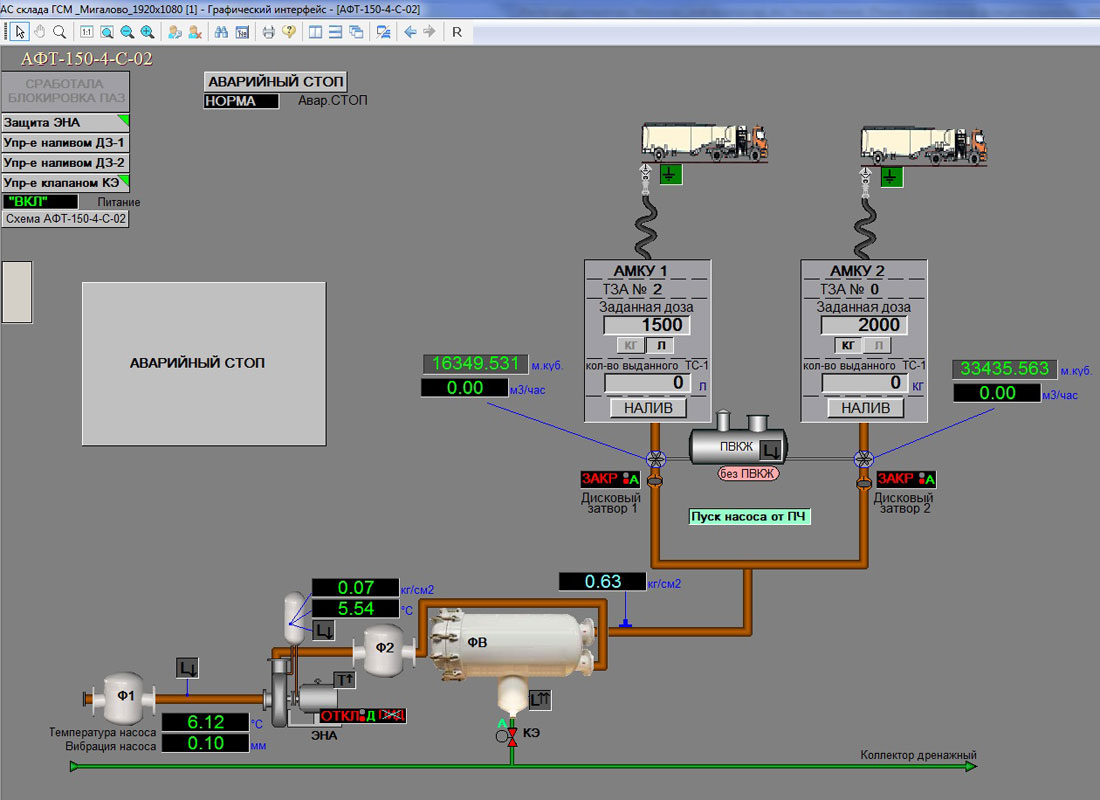

  • Управление процессом выдачи топлива совместно с системой автоматического налива
  • Контроль наличия заземления топливозаправщика совместно с устройством заземления автоцистерн
  • Контроль уровня ПВК жидкости
  • Поддержание заданного давления в напорном трубопроводе насосного агрегата
  • Отключение насосного агрегата по «сухому ходу» в случае отсутствия давления в подающем трубопроводе насоса
  • Отключение насосного агрегата при аварийном повышении давления в напорном трубопроводе сверх установленного предельно допустимого значения
  • Подача сигнала в операторскую при аварийном отключении насосного агрегата
  • Передача данных в операторскую о текущем значении количества отпущенного топлива
  • Защита электродвигателей НА от пропадания одной или двух фаз, защита от перенапряжения и недопустимо низкого питающего напряжения. Тепловая защита электродвигателей НА реализована тепловым реле.

Компоненты

Контроллерный шкаф управления АФТ, состоящий из следующих основных компонентов:

  • Контроллер TREI-5B-05
  • Блоки питания ~220В/=24В для контроллера, цепей датчиков и интерфейсов
  • Нормирующие преобразователи
  • Групповые барьеры искрозащиты.

Силовой шкаф управления АФТ, состоящий из следующих основных компонентов:

  • Контакторы
  • Реле тепловое
  • Преобразователь частоты
  • Блоки питания ~220В/=24В.

Преимущества

  • Простота монтажа
  • Возможность управления в ручном режиме по месту
  • Возможность легкого встраивания в существующие автоматизированные информационно-управляющие системы
  • Масштабируемость и тиражируемость
  • Подсчет наработки насосного оборудования
  • Технологические защиты насосного оборудования.
