АСУ ТП резервуарных парков



Объекты управления

Товарно-сырьевые парки нефтеперерабатывающих заводов и т.п.

OLYMPUS DIGITAL CAMERA

Цели внедрения АСУ ТП

  • приведение системы управления к действующим нормам и правилам пожаро- и взрывобезопасности
  • повышение  экономичности и надежности работы оборудования
  • улучшение эксплуатационных характеристик оборудования
  • повышение производительности и улучшение условий труда эксплуатационного персонала
  • построение системы с учетом возможности последующего развития и наращивания информационной мощности.

Основные функции системы

  • контроль и сигнализация параметров
  • цифровое регулирование
  • противоаварийные защиты
  • представление информации технологам, службам АСУ ТП и КИП и А
  • протоколирование  процесса:  протоколы событий, режимные листы
  • выполнение расчетов: учёт времени пробега насосов и вентиляторов и др.
  • самодиагностика элементов ПТК

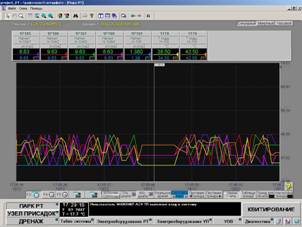

  • архивирование трендов, печатных документов, протоколов.

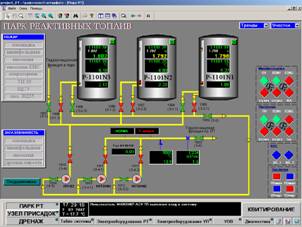

Программное обеспечение

SCADA КРУГ-2000®, в том числе среда разработки (генератор базы данных, графический редактор, технологический язык и др.) и среда исполнения (исполняемые модули станций оператора/архивирования серверов и контроллеров).



Компоненты

  • Контроллеры построены со 100%-ым «горячим» резервированием процессорной части
  • Цифровые уровнемеры, подключенные к контроллерам при помощи интерфейса RS-485
  • Шкафы монтажные
  • Пульты операторов на базе типовых универсальных конструкций КонсЭрго®
  • Рабочие места операторов–технологов на базе серверов (2 шт.). Два сервера работают в режиме 100% «горячего резервирования» и выполняют функции системы реального времени и архивирования.
  • Локальная управляющая сеть Ethernet (100%  резервирование )
  • Лазерный принтер.

Результаты

Внедрение АСУ ТП позволяет обеспечить оперативный персонал более полной, объективной, достоверной и своевременной информацией о работе установки. Глубокая степень самодиагностики в комплекте с рядом программно-технических решений позволяет реализовать сложные алгоритмы контроля и управления. К важным преимуществам можно отнести интеграцию в систему цифровых уровнемеров (например, Enraf CIU858 и др.) с возможностью их сервисного обслуживания непосредственно со станции оператора.

Данное решение реализовано на товарно-сырьевом парке ООО «РН – Туапсинский НПЗ» (ОАО «Роснефть»).

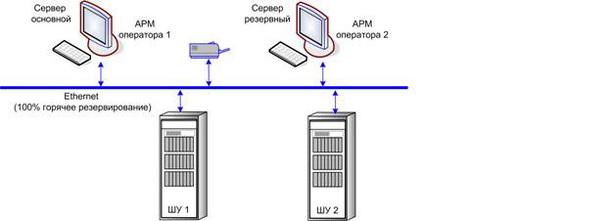

Структурная схема АСУ ТП

Внедрения: АСУ ТП резервуарных парков

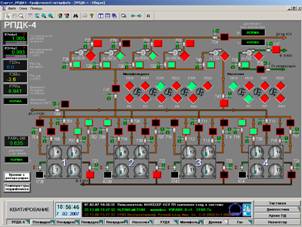

АСУ ТП парка ДК-4 (реконструкция)
Сургутский завод по стабилизации конденсата (Сургутский ЗСК)
Сургут, ХМАО-Югра
Проведена модернизация АСУ ТП технологических установок Сургутского ЗСК
Автоматизированная система измерения уровней в резервуарном парке
Склад ГСМ (ТЗК), Мурманская обл.
Мурманская обл.
Объект управления: аэродромный склад ГСМ (топливозаправочный комплекс). Система предназначена для оперативно-диспетчерского контроля и управления процессами . . .
АСУТП товарно-сырьевого цеха(расширение)
Ярославский НПЗ им. Д.И. Менделеева (ЯНПЗ)
Ярославль
АСУ ТП резервуарного парка АВТ
Ярославский НПЗ им. Д.И. Менделеева (ЯНПЗ)
Ярославль
АСУ ТП ТСП (расширение)
Павлодарский НХЗ (ПНХЗ)
Павлодар, Республика Казахстан
В ноябре 2012 года в рамках программы модернизации Павлодарского НХЗ (Казахстан) специалистами фирмы «КРУГ» введена в эксплуатацию автоматизированная система управления товарно-сырьевыми парками.
